قانون محيرني

[hossam_hussein0]

هناك قانون مشابه لقانون اوم ولكن عن اكثر من تيار ( يعني مثلا لو عندي تيار داخل 12 فولت 70 أمبير اريد تحويله الي 3 فولت لتشغيل دايود ليد مثلا عن طريق استخدام المقاومات ) كما هو في الحاسبة الالكترونية الموجودة بالمنتدي مثلا فما هو هذا القانون

[hossam_hussein0]

اين السادة المشرفين

[فهد المنصور]

السلام عليكم ..

تفضل الصيغة الرياضة لحساب قيمة المقاومة المفترضة لدائرة الثنائي ..

قيمة المقاومة = ( جهد المصدر " البطارية " - جهد للثنائي ) \ التيار الأقصى للثنائي

R= (VBatt-VLED)/ILED

جميع هذه القيم تقتبس من الداتا شيت الخاص بالثنائي ..

ايضا هناك ارقام قياسية لأشكال واللوان الثنائيات .. لكل شكل ولون موصفات قياسية دون الحاجة للرجوع الى الداتا شيت ..

:can:

[hossam_hussein0]

المشاركة الأصلية كتبت بواسطة Fahad

ايضا هناك ارقام قياسية لأشكال واللوان الثنائيات .. لكل شكل ولون موصفات قياسية دون الحاجة للرجوع الى الداتا شيت ..

:can:

ربنا يبارك فيك أخي فهد متشكر جدا جدا و لكن هل من الممكن أن تتفضل بالشرح للمعلومة القيمة أعلاه

[فهد المنصور]

بما أن الحمل هو الثنائي الضوئي .

وأيضا التيار المار في الثنائي هو نفسه المار في المقاومة ..

بالنظر الى قانون أوم ..

قيمة المقاومة = الجهد\ التيار

جهد المصدر = مجموع جهود الدائرة الكهربائية

اي ان جهد المقاومة = جهد المصدر - جهد الثنائي

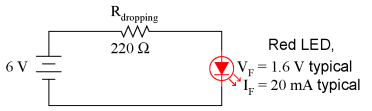

الجهد = 6 - 1.6 = 4.4 فولت


بتطبيق القانون السابق

المقاومة = 4.4 \ 0.020 = 220


:can:

[hossam_hussein0]

أنت رائع أخي فهد ألف شكر علي الايضاح

و لكن عفوا ما كنت أقصده عند الاقتباس من رد سعادتك هو ايضاح لنا الدايودات وجهودها و الوانها كما تفضلت بالاشارة حتي تعم الفائدة

و ايضا عندي استفسار هل امبير التيار الخاص بالبطارية لا يكون له تأثير حيث ان المعادلة لا يوجد فيها ما يشير الي امبير التغذية ............... يعني مثلا لو جبت مصدر تغذية 12 فولت 500 مللي امبير ووصلته للدائرة زي ما اجيب مصدر للتيار مثل بطارية السيارة12 فولت 70 أمبير ؟؟؟؟؟ هل المقاومة و الدايود سوف تتحمل شدة التيار الخاص بالتغذية ؟؟؟

و عفوا هل تصلح تلك الحسابات لتشغيل أي جهاز اخر مكان الدايود الضوئي و ان كانت الاجابة نعم فمل الفائدة مثلا وراء استخدام الرجيولاتور لماذا لا تكون مجرد مقاومة عادية ؟؟؟؟؟

و أخيرا أشكر لك اهتمامك و سعة صدرك

[elshewamy]

الدايود هو مكون الكتروني نشط active element وهويسمح بمرور التيار في اتجاه ويسمى الاتجاه الأمامي وذلك عند توصيل طرف البطاريه الموجب بالأنود وطرفها السالب بالكاثود ، ولا يسمح بمروره في الاتجاه الآخر وذلك عند عكس التوصيل السابق ويوجد منه أنواع كثيره منها :دايودات السليكون ودايودات الجرمانيوم .
أمثله:
OA47 OA91 1N4148 1N4007 1N5402
سليكون سيلكون سليكون جرمانيوم جرمانيون
جهد 1فولت 1.6فولت ا فولت 2.1فولت 0.6فولت
أمامي
وينصح بالرجوع لداتا شيت الشركة المصنعه أحسن
ويوجد الدايود المشع للضوء بألوان أحمر وأخضر وأزرق

[elshewamy]

تيار الدائره أو الدايود ليس له هو هو نفسه تيار البطاريه ولاكن كون البطاريه 500 مللي أمبير / ساعه أو 70 أمبير / ساعه فهذه هي سعة البطاريه وليس تيار البطاريه أما تيار البطاريه فيتحدد حسب الحمل الموصل معها ويتم سحب التيار من البطاريه المناسب لهذا الحمل ولذلك لا يفرف أن توصل هذه الدائره على بطاريه 500 مللي أمبير / ساعة أو 70 أمبير / ساعه
