عاجل : مطلوب دائرة أو مخططات أباجورة ذات ثلاث مستويات أضاءة تعمل بالمس

[Ghost 2003]

بسم الله الرحمن الرحيم

أباجورة صيني ذات ثلاث مستويات أضاءة تعمل بالمس

اعزائي الكرام مهندسي الالكترونيات أرجو توضيح الرسم التفصيل الدقيق لأصلاح دائرة الأباجورة لأنها توقفت فجأة والدائرة بها I.C: CM-182 مطبوخ علي شريخة منفصة يتكون من Pin: 8 والمتكاملة I.C مكتوبة علي الشيحة من الخلف الرقم (0707)
وترياك رقمة Q: BT131

أرجوا من السادة الأفاضل التكرم بشرح مدعم بالصور التوضيحية ويا رب حد يكن عنده دوائر مشابة لكيفية عمل واصلاح تلك الأبجورات الصيني أو عمل دوائر تضغيل مصباح باللمس متعدد مستويات الأضاءة علي ثلاث مستويات أضاءة وهي ( ضعيف - متوسط - أقوي ما يمكن)

والشركة المصنعة لها بالصين هي YUEJia

Touch Switch AC input:110v 60HZ/220v 50HZ YUEJia Lighting Hardware.
Electronic Accessory Factory.

YueJia Hic Touch on Switch

http://www.qariya.com/vb/showthread....645#post331645

تحياتي للجميع

[علاء جمال]

بسم الله الرحمن الرحيم

اليك هذه الدائره وهى موجوده بالفعل فى المنتدى

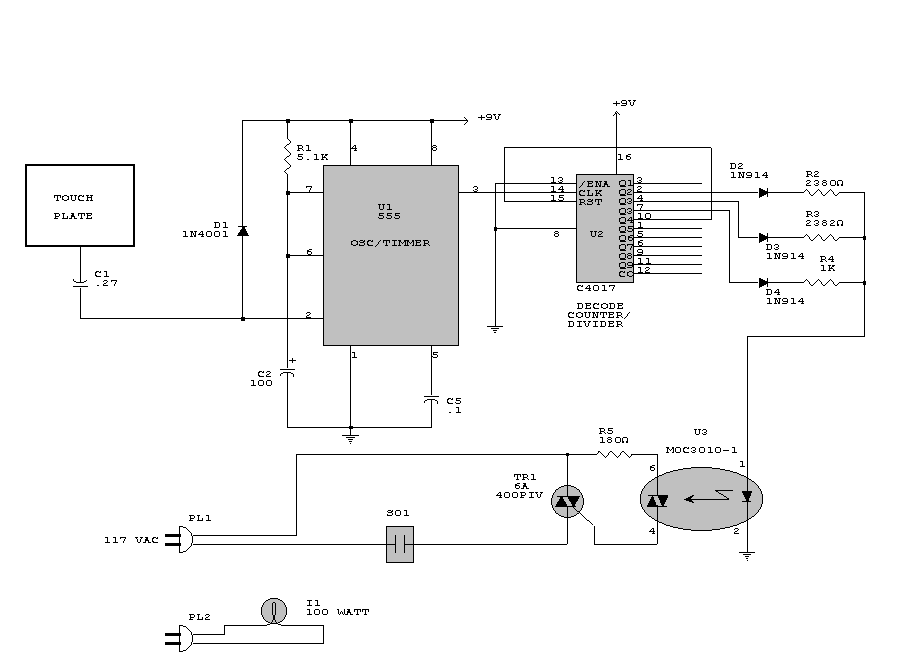

تفضل الدائره التى تقصدها بدلا من الدائره التالفه وهى تقوم بنفس عمل دائرتك


http://upload.qariya.info/images/qariya-c5d9cc6fa3.gif

[amr_mor_tv]

شكرا يا هندسه ولو ان الدائره مش فى مجالى بس مفيده شكراااااا
