[بابكرعبيد الله]

كل مافي الموضوع هو أشبه بكاميرا موضوعه بمكان عال
لكن الوضع هنا يختلف
أنت داخل منزلك من أمام التلفزيون تشاهد علي بعد 100 شارع من زوايا مختلفه وده كله بضغطه زر
التفاصيل والصور :

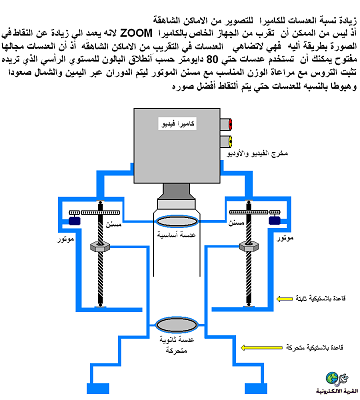

بداية نتحصل علي كاميرا فيديو ومجموعه من العدسات وعدد 2 مسنن وتشبك كما هو موضح بالصوره:

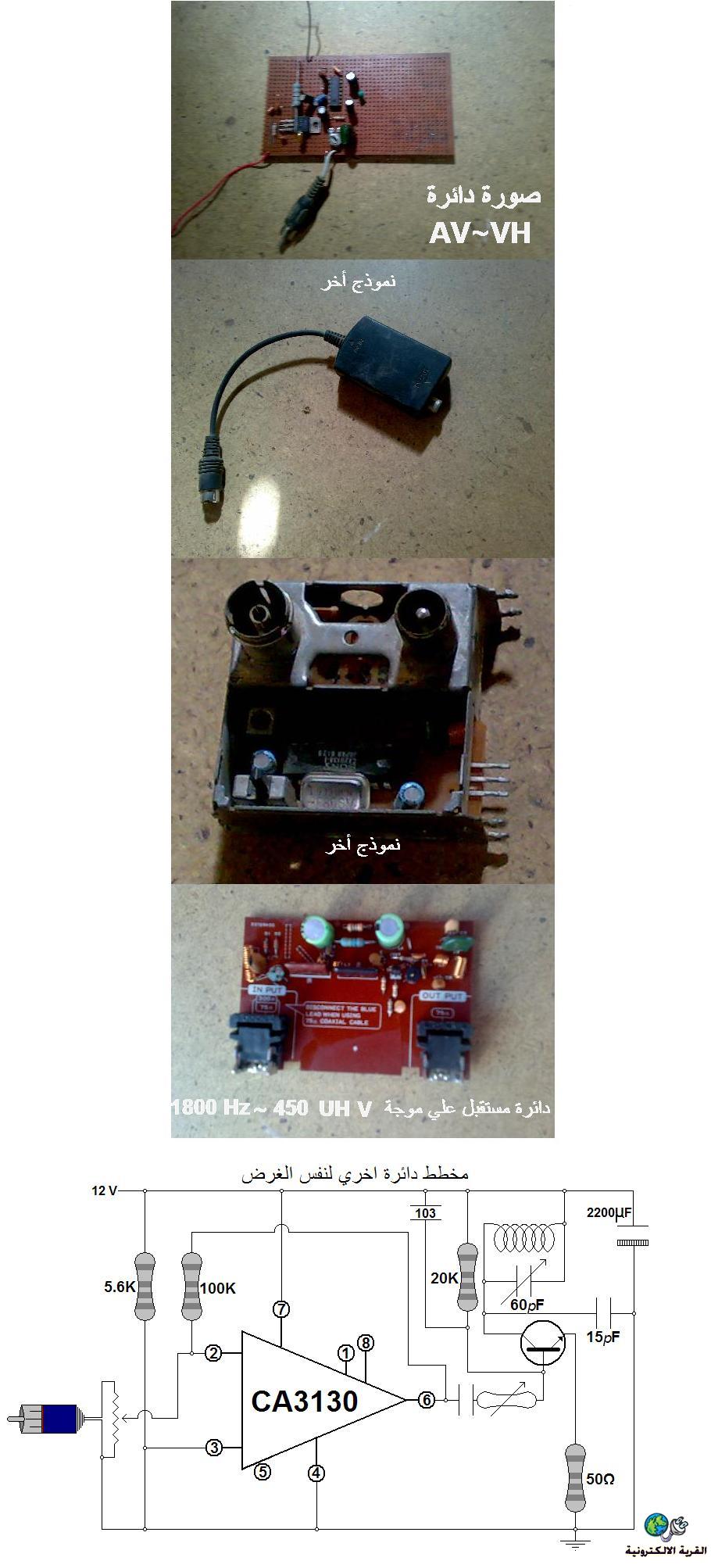

ثانيا" ننشئ جهاز يحول من AV الي VH هو جهاز ممكن نشتريه من السوق أو ممكن نصممه لايتعدي قدرته 0.5 وات مع تدعيم المستقبل لديك للخصوصيه





ننشئ دائرة أستقبال الرنين من جهاز التحكم لتحريك العدسات صعودا وهبوطا"
كما هو موضح:

بكدا نكون أنتهينا من جهاز أرسال الصور باقي أجهزة تحكم القمر
أولا جهاز تحريك القمر أو الدوران

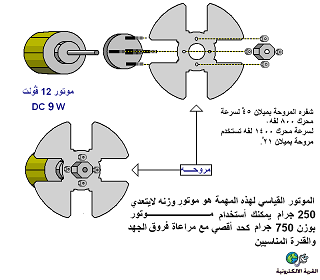

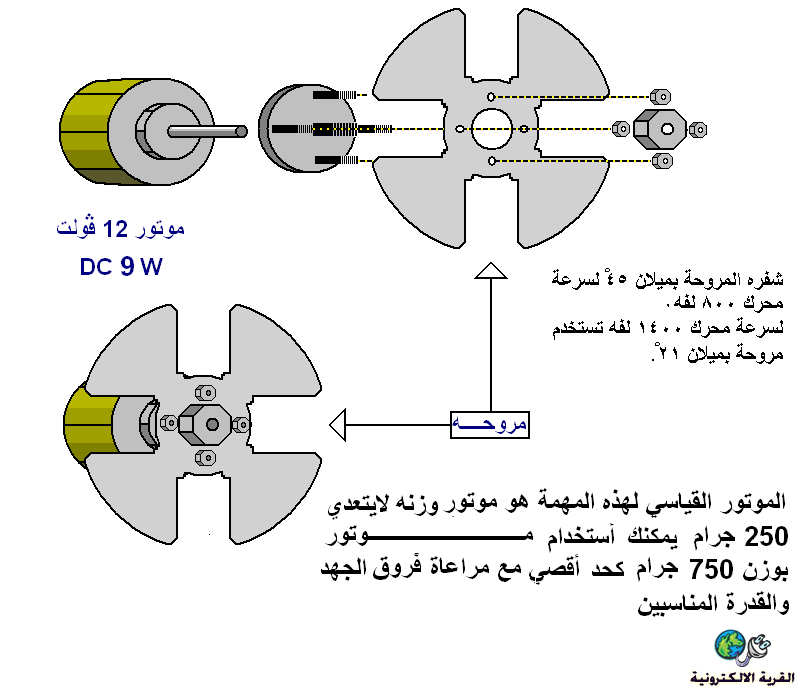

هو موتورين متوسطي الوزن والقدره ملحقان بشفرات هوائيه كما هو موضح:

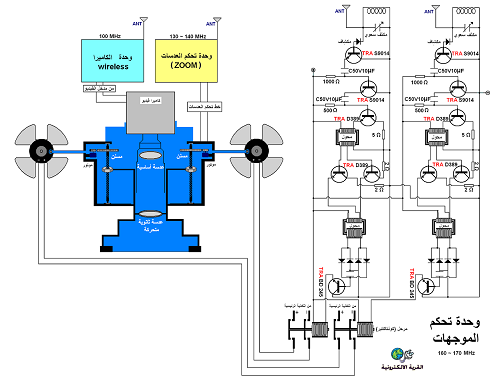

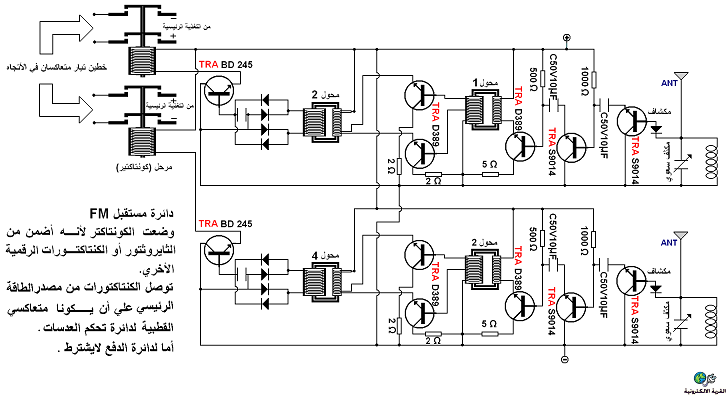

تصميم دائرتين أستقبال الرنين من جهاز التحكم لكل موتور علي حده
كما هو موضح:

ربط الموجهات بعزق ربطا" متينا كما هو موضح:

طبعا جملة الاجهزه مرفوعه بواسطه أنابيب غاز الهيدروجين أو الهليوم
يلزمنا مفتاح غاز كهربائي لهبوط القمر بسلام

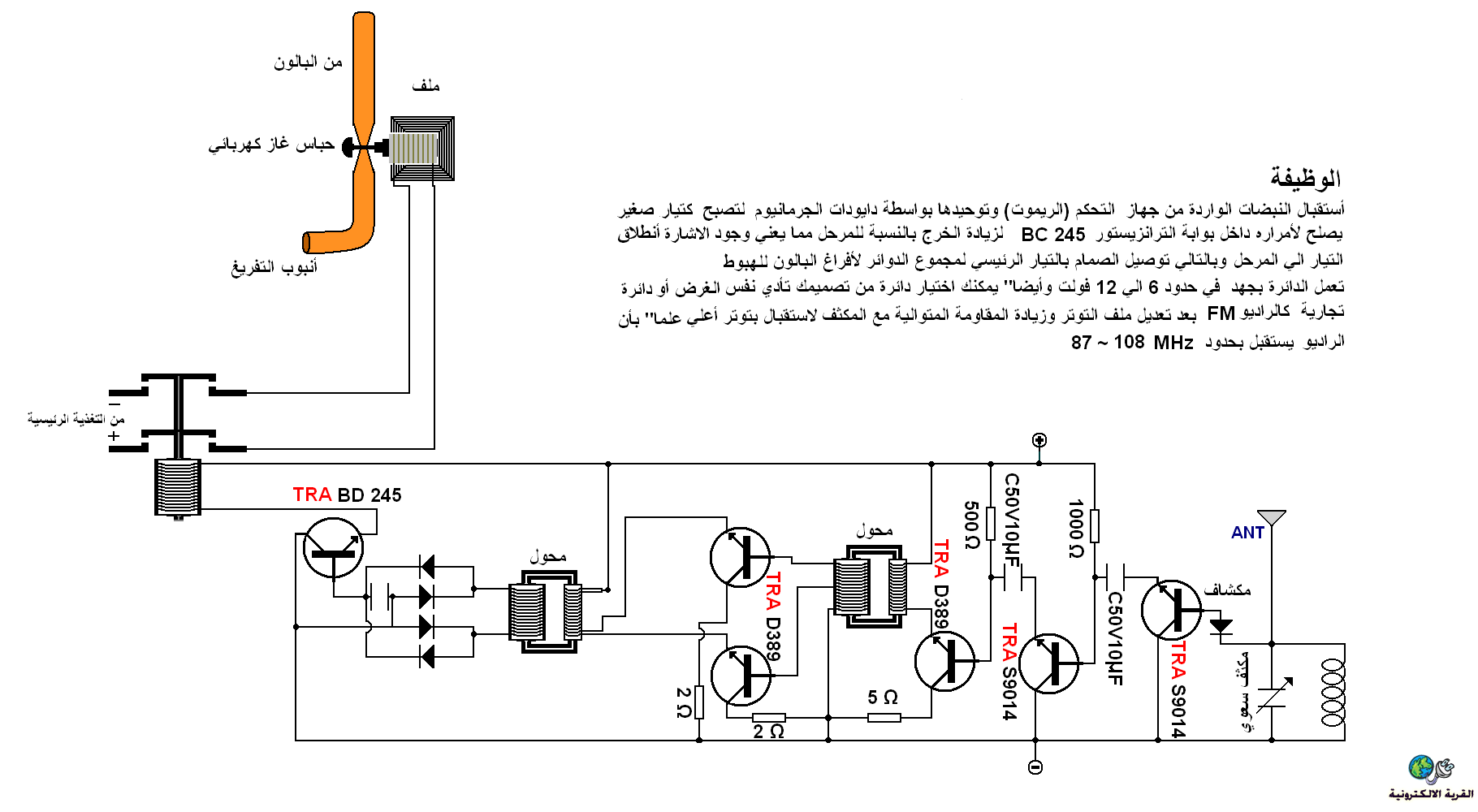

وهاهو تصميم دائرة مفتاح الغاز:

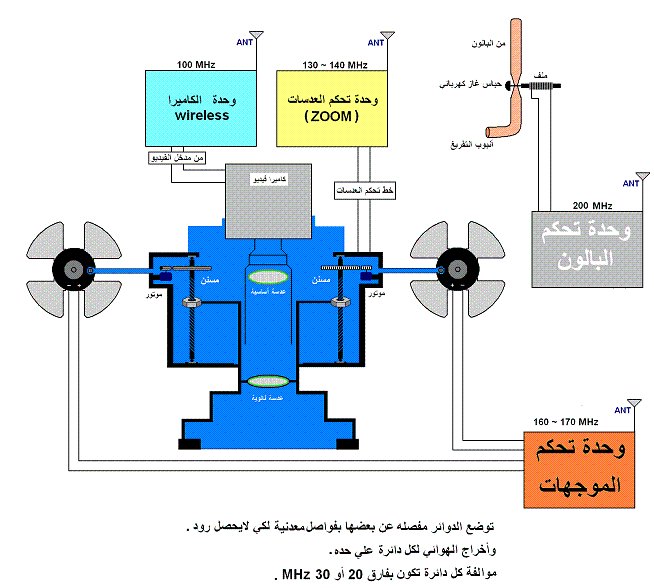

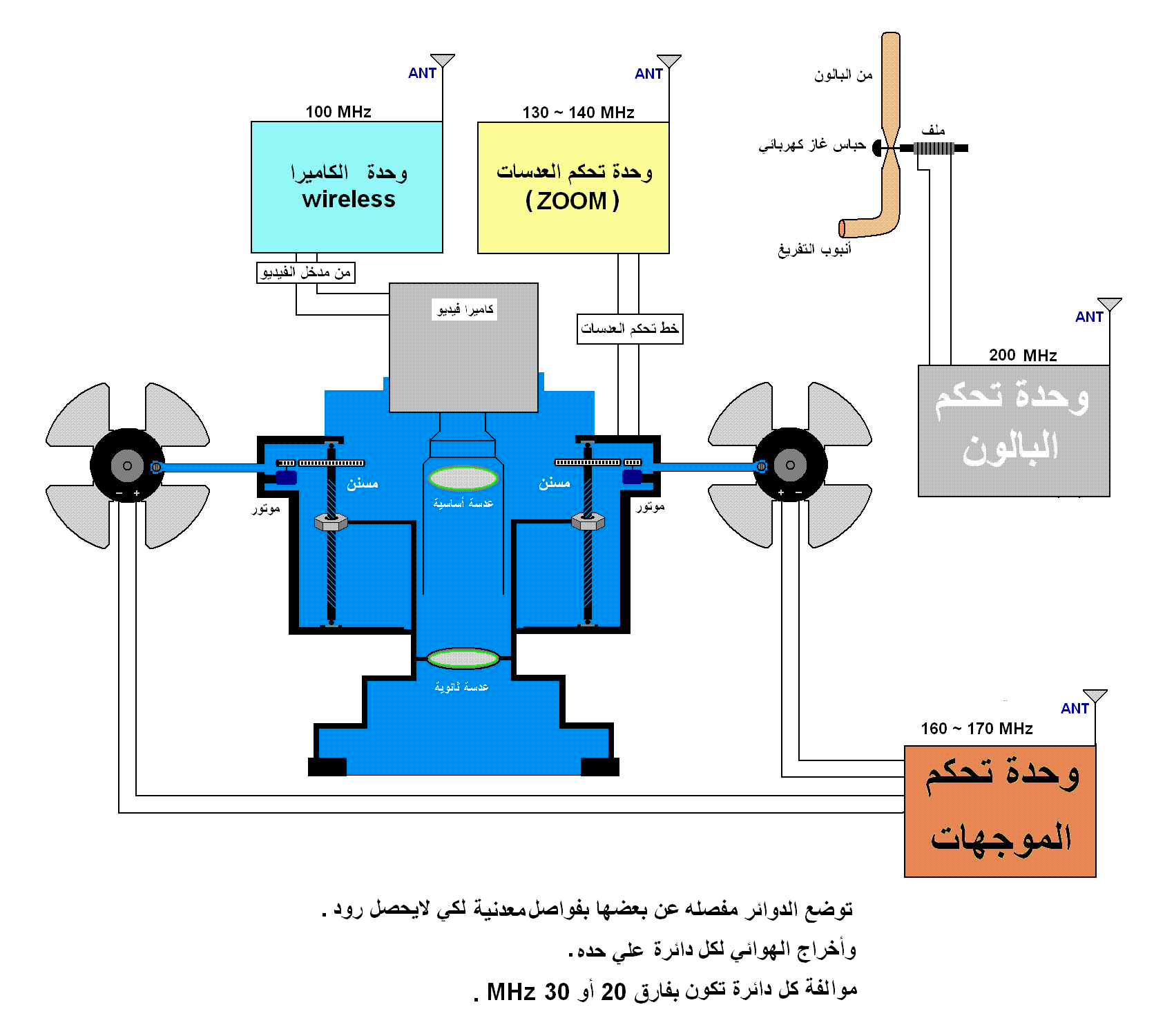

مجموع الدوائر والاجهزة علي كل الوظائف:_

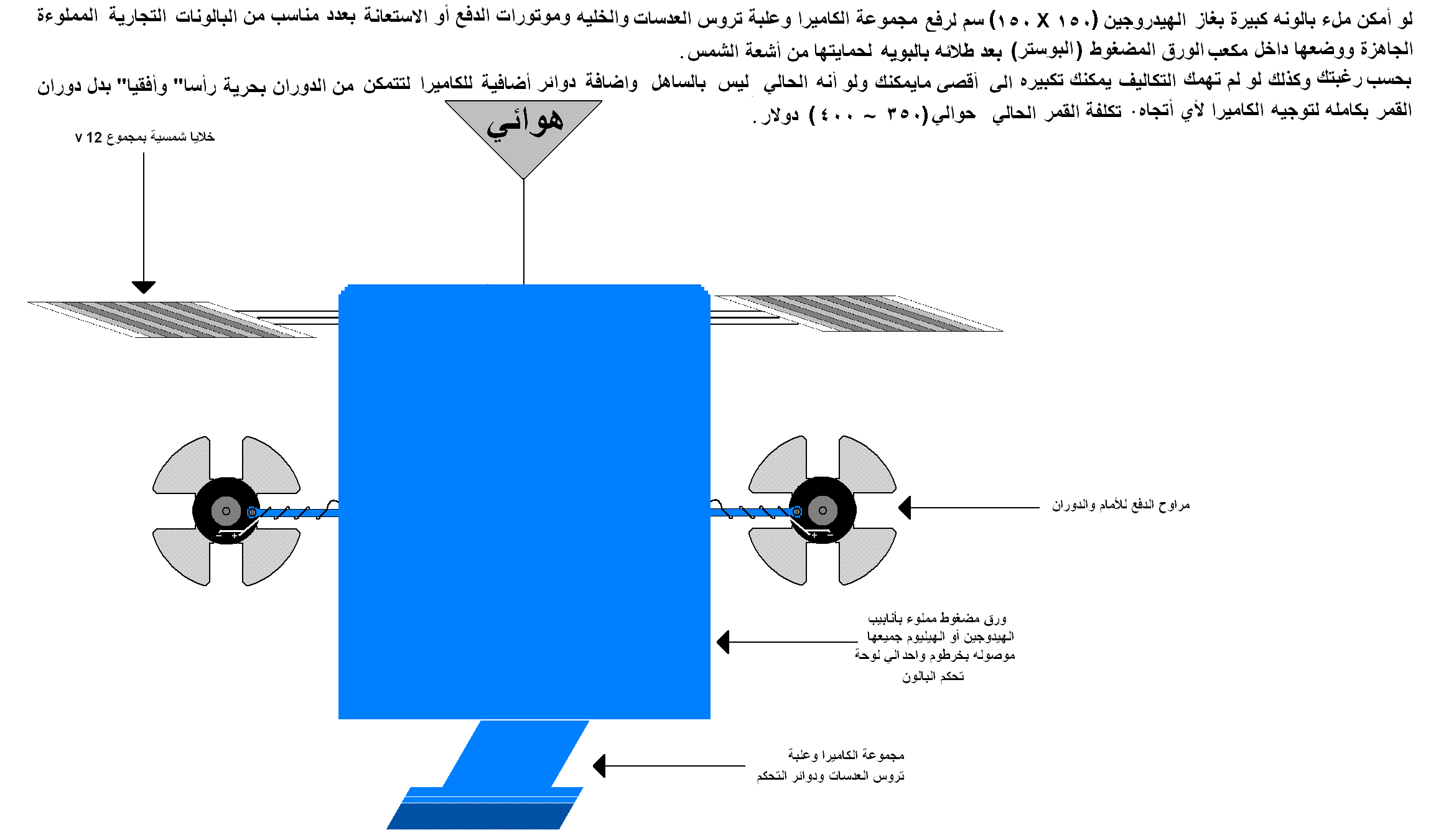

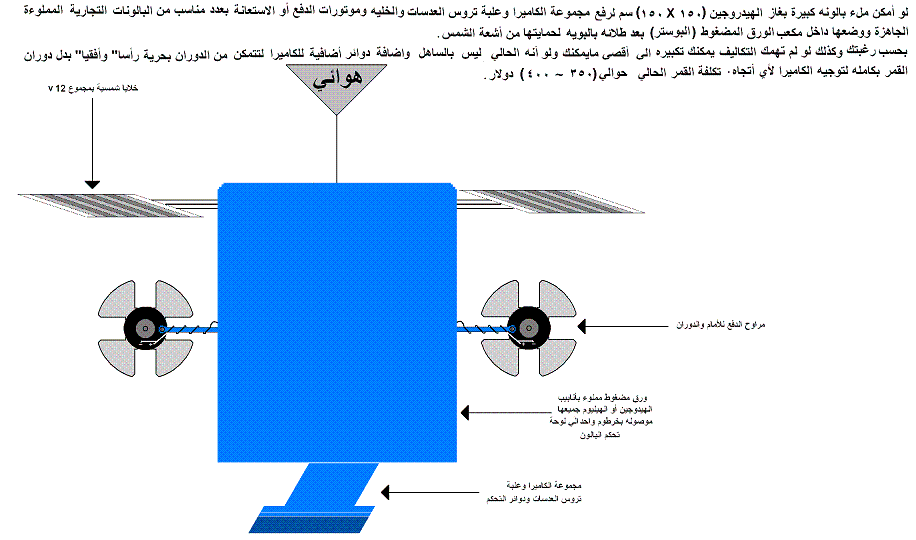

الشكل النهائي للقمر بعد ربط الموجهات والواح الطاقه الشمسيه وتوصيلها بخزانات الليثيوم ومن ثم توصيلهما بمجموع الدوائر والكنتاكتورات وتحميل كل الاجهزة بصندوق توضع بداخله أنابيب الهيدروجين لرفعه علي أعلي مستوي ممكن
كما في الشكل:

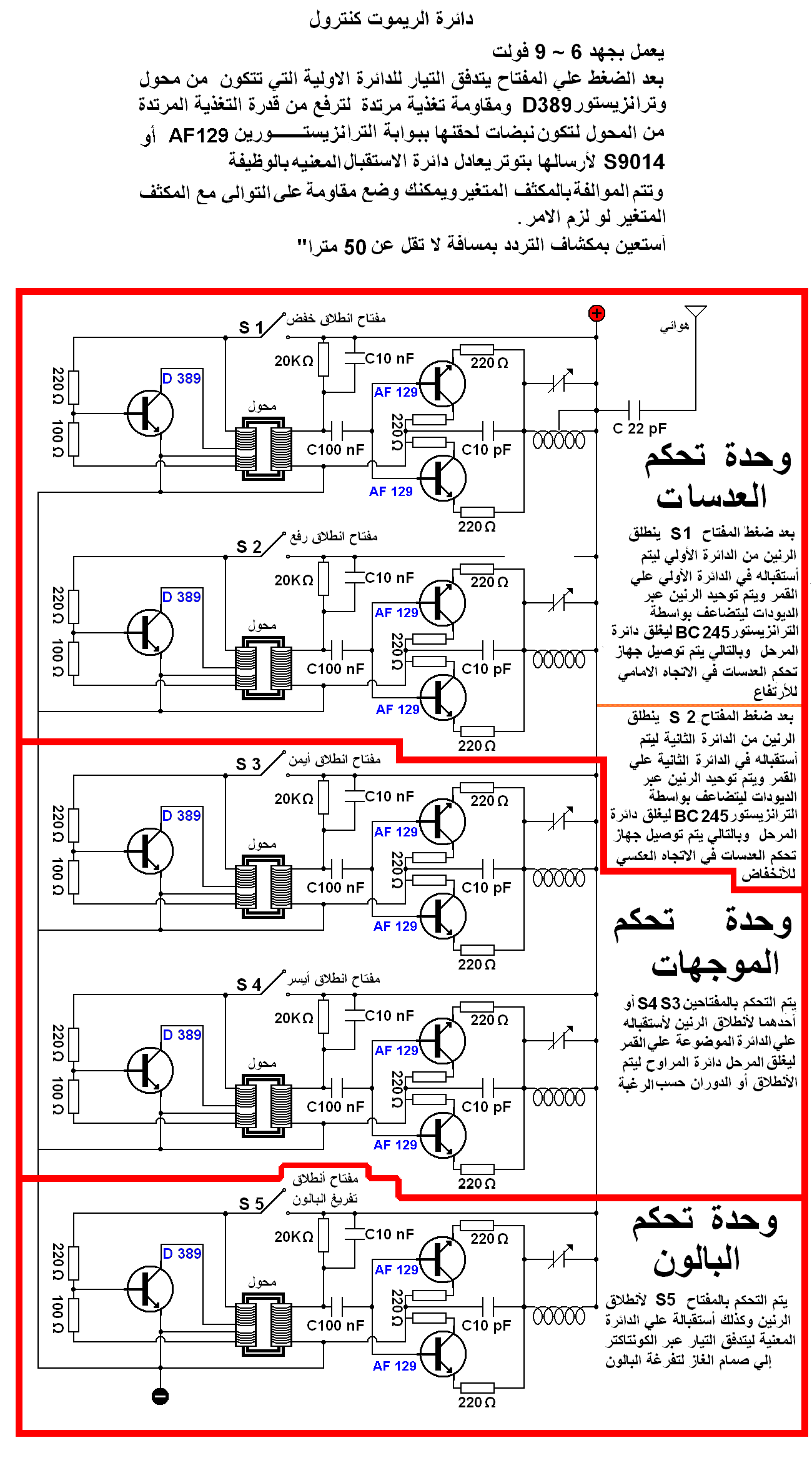

وأخيرا تفاصيل دائرة جهاز التحكم"الريموت"

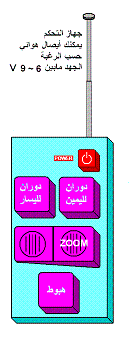

الشكل النهائي للريموت:

قريبا" ادرج باقي الصور الملتقطه له في الهواء وعلي الارض

[zanyhand]

شكرا أخي بابكرعبيد الله على المشروع الغريب
إنتبه لالصور (ضخمة بعض شيء )

[osama matar]

بسم الله الرحمن الرحيم
أكيد أن هذا المشروع أخذ من الوقت والجهد الكثير
مشكور جداً

[نها عبد العزيز]

مشروع جيد ورسومات واضحه بس عيبه لايستخدم سوي في التجسس واختلاس النظر وخاصة علي المنازل
والشي التاني ما اظن الجيران يقبلوا بان ترفع شئ بحجم متر ونصف فوق رؤوسهم
قد يسقط فوق احدهم فلو اهديتو لهم مايرضو عنك

[بابكرعبيد الله]

اقتباس المشاركة الأصلية كتبت بواسطة نها عبد العزيز مشروع جيد ورسومات واضحه بس عيبه لايستخدم سوي في التجسس واختلاس النظر وخاصة علي المنازل والشي التاني ما اظن الجيران يقبلوا بان ترفع شئ بحجم متر ونصف فوق رؤوسهم قد يسقط فوق احدهم فلو اهديتو لهم مايرضو عنك

من قال كدا ؟
وليه أختلس النظر من داخل المناظر ؟ مالشارع مليان
والشئ التاني لما يحلق البالون بمستوي بمستوي نصف عالي لايرونه بوضوح

[هلال رشدى]

هل الtba810 تستطيع التعامل مع اشارة فديو وما هو اعلى تردد تستطيع هذه المتكاملة التعامل معه

[فهد المنصور]

فكرة المشروع جيده ..

لكني في المخطط اقراء الكثير من الاخطاء القاتلة .. وارجو أن اكون مخطىء ..

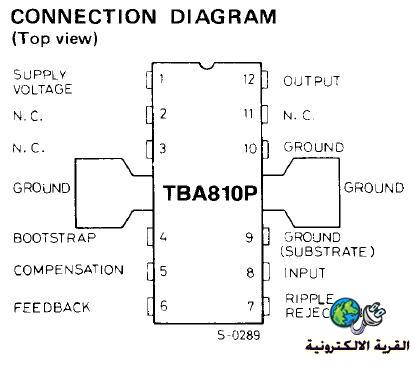

• مداخل ومخارج وجهود الدائرة المتكاملة TBA810 الموضحة في الرسم تتناقض مع ما يفترض أن يكون بناء على داتا شيت المتكاملة



• النقطة التى ذكرها المهندس هلال رشدي وهي أن الدائرة المتكاملة عبارة عن مكبر صوتي نطاقها الترددي محدود و لا يمكن ان تتعامل مع تردد اشارة UHF او VHF او FM

[نها عبد العزيز]

اقتباس المشاركة الأصلية كتبت بواسطة Fahad فكرة المشروع جيده .. لكني في المخطط اقراء الكثير من الاخطاء القاتلة .. وارجو أن اكون مخطىء .. مداخل ومخارج وجهود الدائرة المتكاملة TBA810 الموضحة في الرسم تتناقض مع ما يفترض أن يكون بناء على داتا شيت المتكاملة النقطة التى ذكرها المهندس هلال رشدي وهي أن الدائرة المتكاملة عبارة عن مكبر صوتي نطاقها الترددي محدود و لا يمكن ان تتعامل مع تردد اشارة UHF او VHF او FM

وانا كذلك رايت بعض الاخطاء .. توصيل عكسي للترانسيتورات وهذا لاينفع في مكبرات الارسال
