السلام عليكم يا مخترع يا صغير,

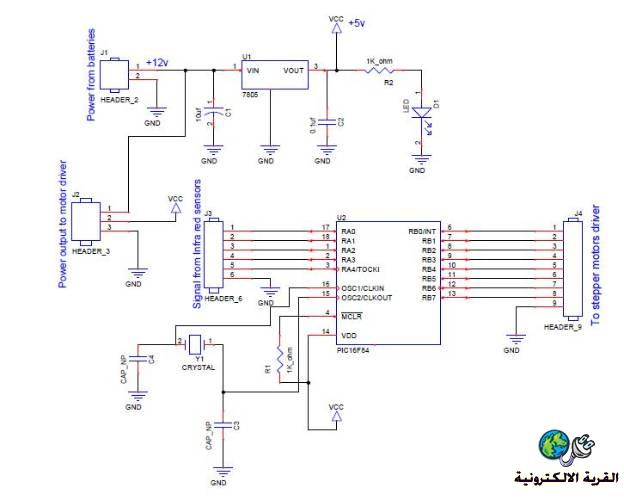

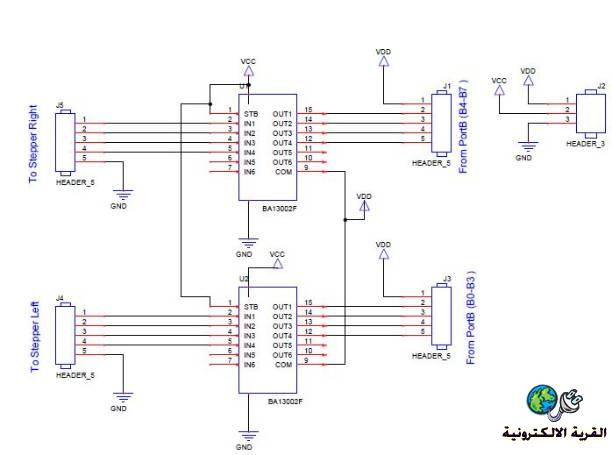

مجهود رائع, وفقك الله ولكن أرجو ألا يؤثر على مذاكرتك
بخصوص الدائرة, يا عم ولا فيها غلطة ولا حاجة, دة مش موضوع نظرى دة شغال فعلا.
بص يا سيدى, فى بعض البرامج بتخفى طرف الأرضى وال VCC بتاع أى آى سى ودة اللى حاصل فى الدائرة بالأعلى فالطرف 8 واصل بجهد التشغيل والطرف 1 بالأرضى عشان كدة مش ظاهرين.
عموما أنا بستخدم برنامج تانى لتلافى هذه الملاحظات
المخطط الأول الخاص بالبروتس , واضح فيه إن الطرف رقم 8 غير موصل بجهد التشغيل وبالتالى سوف لا تعمل الدائرة.
ملاحظة أخرى قد تم شرحها:

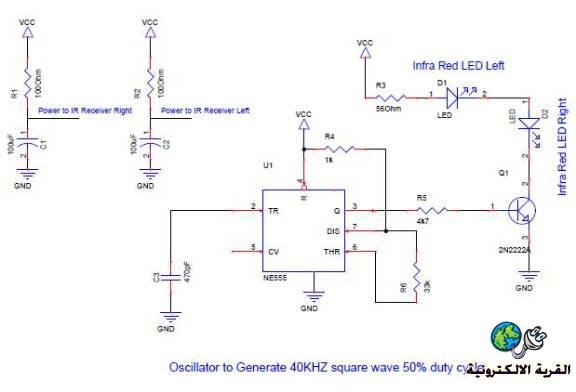

الدائرتين على اليسار المكونين من مقاومة ومكثف , ليس لهم علاقة بدائرة إرسال الأشعة تحت الحمراء, هم فقط لتغذية مستقبل الأشعة تحت الحمراء أى أن الطرف المشترك بين المقاومة والمكثف سوف يوصل بطرف التغذية للمستقبل.
وهذا لحجب إشارة المرسل من وصولها إلى المستقبل عن طريق الأسلاك
هو مجرد Low Pass Filter
طبعا مشكور جدا الأخ علاء الدين على سعة صدره ومساعدته لك, ولكن دائرة ال 555 iهى دائرة بدائية جدا وإن شاء الله لما تكتمل عندك الخبرة فى مجال الإلكترونيات سوف تفهم كل هذه الأشياء.
|
