[alaa Mohammed]

ما هو الفرق بين ال
motor driver L293D
و
relay
لتشغيل موتور 12 فولت

[جني الكترونيت]

الl293d هو h-bridge يعمل عن طريق الmicricontroller و له القدرة لتشغيل 2 موتور في الاتيجهين
اما الrelay h-bridge فهناك نوعان :
الاول يعمل عن طريق السويتش و الثاني يعمل عن طريق ال( mcu (microcontroller
و لمزيد من المعلومات انا جاهز
اما انا انصحك بالْl293d في توفر عليك تعب
سارسلك scematic عما قريب انشائالله

[alaa Mohammed]

جزاك الله كل خير على الافادة
وانا منتظرة الscematic

[alaa Mohammed]

ولكن هل ال input لل l293 مباشر من ال microcontroller ؟
ولا مثل ال relay لابد من وجود transistor ؟

[alaa Mohammed]

انا لمن عملتها على البروتس ظهرلى خطا
no power supply specified for net 12 v in power rail configuration
duplicate part reference U1:[U1]
simulation falled due to net list compiler errors.

[robota]

ضع علامة + لتصبح (12+) بالتوفيق

[alaa Mohammed]

غيرت القيم ولكن ظهر لى خطا ايضا
وهو موضح بالصورة
http://www.2shared.com/file/9782085/.../1_online.html
http://www.2shared.com/file/9782394/...untitledg.html

[robota]

اولا ليس هناك داعى للديودات الاربعة فالايسى تحتوى بداخلها مثل هذه الديودات

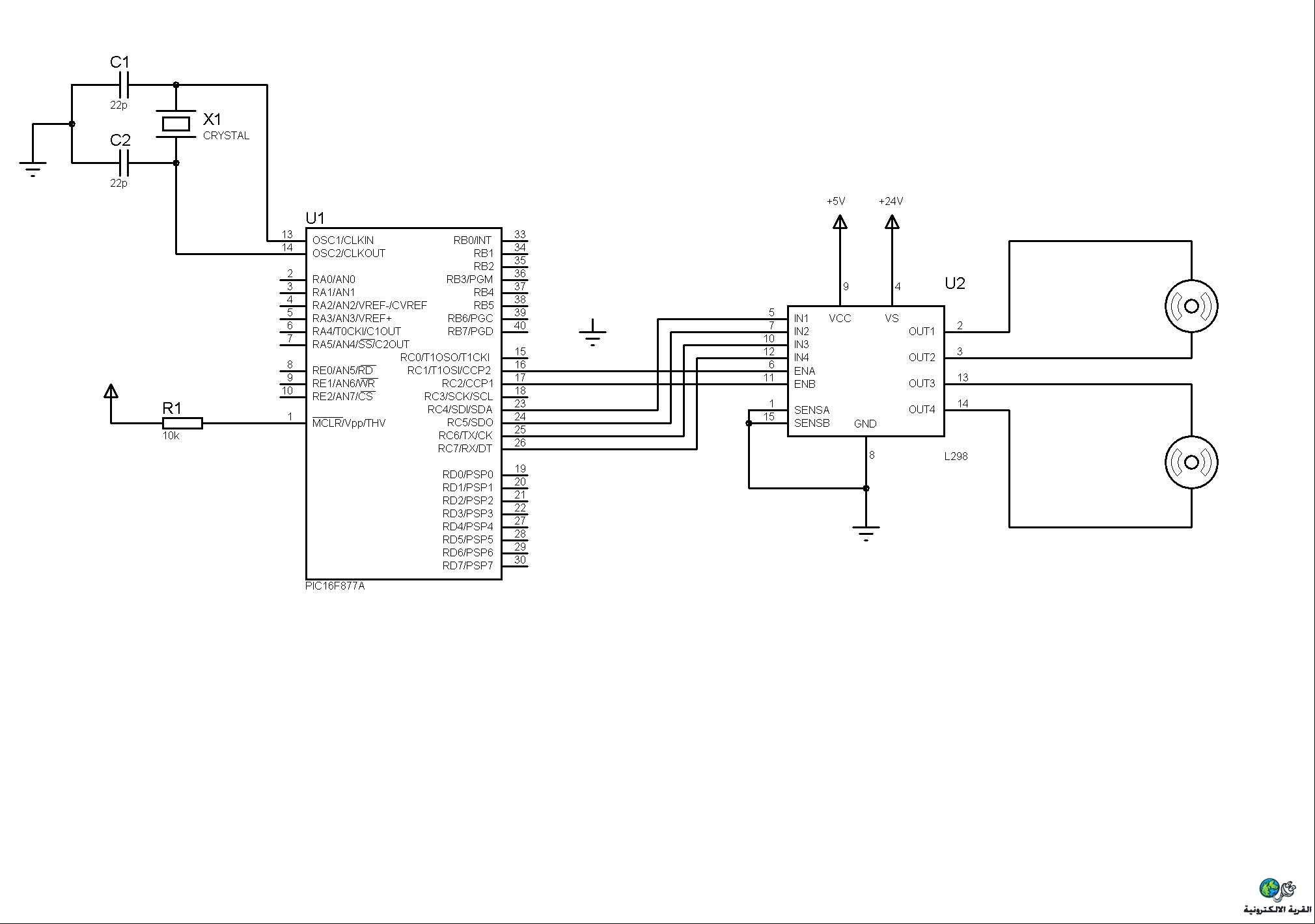

ثانيا اعيدى توصيل اطراف الايسى كما يظهر بالصورة ادناه

[
بالتوفيق
