عطل وحدة تغذية( 5V/1.2A)

[zai3our]

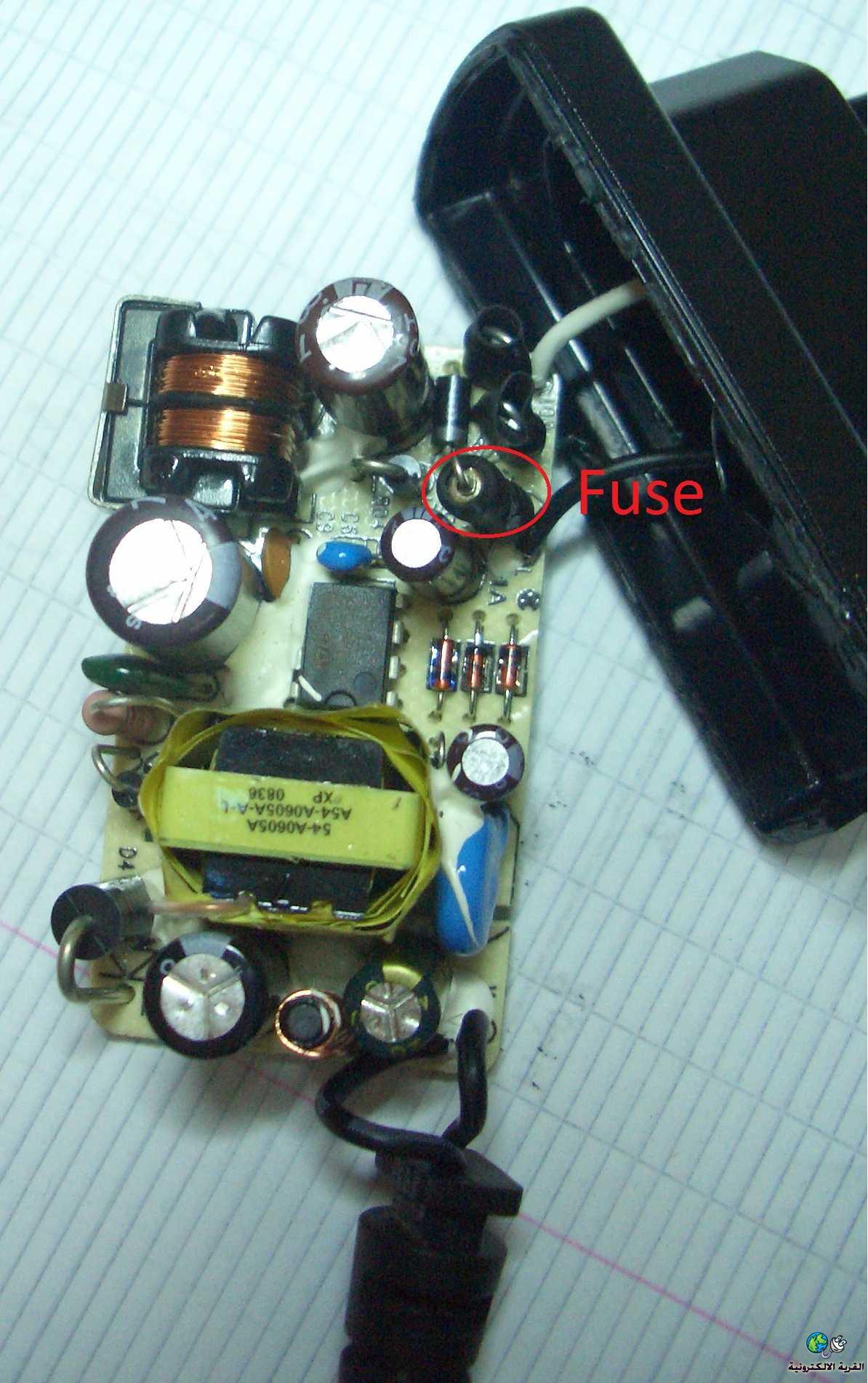

اخواني في القرية من اجل ان يستفيد الجميع ها هنا صورة لمحول كهربائي من 220V الى 5V 1.2A هذا المحول معطل ولا يظهر عليه اي علامات عطل و الفيوس شغال.
اهداف الموضوع:
1-عرض القطع التي يتالف منها المحول مع الشرح لكل قطعة.
2-عرض خرائط اذا كانت متوفرة.
3-تحديد الاعطال.
ارجو من الجميع التقيد بالاهداف من اجل جعل الموضوع هادف و جدّي. كما و اريد ان اعتذر من كل من يريد التعليق بالشكر فهو مشكور لكن نرجو ان نفسح المجال لتعليقات الهامة.
شكرا

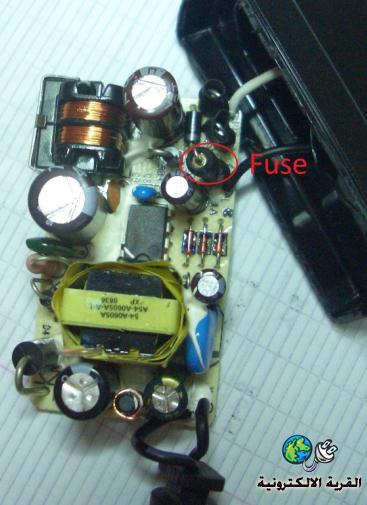

الصورة مكبرة

[osama matar]

اذا عندك سؤال محدد اسئله
واذا عندك معلومة قولها
أما موضوع يجمعه رواد الفرية فهذا محال إلا إذا كنت أنت محور لهذا الموضوع

[zai3our]

عزيزي osama matar اما بخصوص اسئلتي فهي الاجابة على الاهداف وهي :
1-مما يتالف المحول
2-عرض خرائط اذا كانت متوفرة.
3-شرح الاعطال و كيفية صيانتها لان هذا المحول معطل و العطل غير معروف.
شكرا

[osama matar]

المشاركة الأصلية كتبت بواسطة zai3our

عزيزي osama matar اما بخصوص اسئلتي فهي الاجابة على الاهداف وهي :
1-مما يتالف المحول
2-عرض خرائط اذا كانت متوفرة.
3-شرح الاعطال و كيفية صيانتها لان هذا المحول معطل و العطل غير معروف.
شكرا

1-مما يتالف المحول
قطع المحول ظاهرة أمامك وهي دائرة سويتش مود بالإضافة إلى بعض المقاومات وقد تكون مطبوعة smd في الأسفل

2-عرض خرائط اذا كانت متوفرة.
شاهد هذا الموضوع
http://www.qariya.com/vb/showpost.ph...&postcount=207

http://www.qariya.com/vb/showpost.ph...&postcount=211

لفهم الاعطال يجب فهم طريقة العمل

أما في حلتك فيجوز أن تكون مقاومة البدء وقد تكون الظاهرة في الصورة
عموماً هي بقيمة عالية توصل الجهد الموجب من طرف المكثف الكبير إلى طرف ic التشوبر

[16mofed84]

اقترح استخدام اثنان من 7805على التوازي فكل واحده تتحمل حتى 1 امبير مع مكثف و محول الدائره المعروفه..

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة 16mofed84

اقترح استخدام اثنان من 7805على التوازي فكل واحده تتحمل حتى 1 امبير مع مكثف و محول الدائره المعروفه..

هذا بالنسبة للبلاستيك ذات العبوة TO220 أما 7805 المعدن ذات العبوة TO-3 فتتحمل حتى 1.2 أمبير وهناك أرقام تتحمل 3 أمبير و 5 أمبير
لكن المشكلة أن وحدة التغذية هذه ، توحد 220 فولت مباشرة مما ينتج جهد يصل 300 فولت دون حمل و لا تتحمل مثبتات الجهد هذه القيم فى الدخل
لهذا تستخدم هذه الطريقة لتنزيل الفولت للقيمة المطلوبة بمحول فرايت

[16mofed84]

لا اعلم ان كان هذا المكان مناسب لهذا السؤال ام لا,
ماهو الامبير الناتج عن قسمه الفولت عبر المكثفيناعلم قانون الفولت لكن ما هو قانون الامبير
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,, ,,,,,,,,,,,,,,,,,
ملاحظه انا اقول المكثف وليس المقاومه

[ماجد عباس محمد]

هل سمعت عن قانون أوم المقاومات وقانون أوم المكثفات؟
كل المكونات تخضع لقانون اوم واحد حيث التيار = الفولت على المقاومة
فى حال وجود ملف أو مكثف تسمى ممانعة أو معاوقة
المكثف = 1 ÷ ( 2*ط*ء*س)
الملف = 2*ط*ء*ل
حيث ط = 3.14
ء = التردد
س السعة بالفاراد
ل الحث بالهنرى
طبعا فى حال وجود مكثفين إما تجمع المعاوقة بنفس طريقة المقاومات أو السعة على اساس التوالى
1/س = 1/س1 + 1/س2 الخ كالمقاومات على التوازى
و التوازى س = س1+س2+ الخ كالمقاومات على التوالى
لاحظ العكس
فى هذا المنتدى دروس كثيرة حول هذا الموضوع
