دارة للكشف عن الحريق

[محمد نور]

أخوتي الأحبة
أولا جزاكم الله كل خير على هذا المنتدى الرائع و الرائع جدا
أود أن أسألكم
أريد تصميم دارة منطقية تقوم بالكشف عن الحريق و ذلك بإطلاق جرس انذار و ذلك عندما يتم تشغيل حساسين حراريين أو أكثر من أصل أربعة حساسات حراؤية باستخدام بوابات nand

أفيدونا جزاكم الله خيرا

[الامور2020]

اخى اضغط هنــــــــا ستجد دائرة كشف عن الحريق

[أحمـد السيد]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته

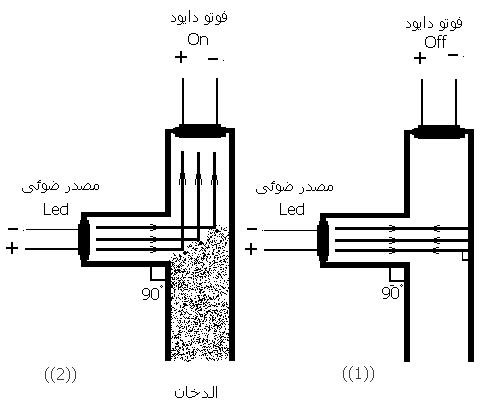

بالنسبة لهذه الدائرة فشكلها المهم كالأتى:



ومن الرسم فإن أهم عنصرين فى الدائرة هما :-
1- الفوتو دايود 2- المصدر الضوئى Led

أما باقى الدائرة فى مصدر الصوت فقط

وشرحها كالأتى:
يوضع المصدر الضوئى بشكل عمودى على اتجاه الفوتو دايود (لماذا؟)
حتى عندما يسقط الضوء بشكل عمودى فإنه سوف يرتد مرة أخرى على نفسة "لأن زاوية السقوط تساوى زاوية الانعكاس"
كما الشكل ((1)) .
وعندما يبدأ الحريق فى الاشتعال فإنه بالطبع يبدأ بتصاعد دخان أولا ،وبالطبع جزيئات الدخان لونها داكن مما يعمل على تغيير اتجاه مسار شعاع الضوء مما يجعلة يسقط على الفوتو دايود (وهو حساس للضوء) كما فى الشكل ((2)) فيعمل على غلق دائرة الانذار حيث تصدر الصوت .


:flwr: أتمنى أن أكون قد وفقت فى هذا الشرح المبسط

أخوكم :
أحمد السيد عبده
عاشق الالكترونيات.
