[sonic]

السلام عليكم
اقدم لكم دائرة تحكم عن بعد بمخراجين تعمل بموجات الرديو و هى تستخدم الAVR هذا هو عبها عموما ده مخطط الدائرة

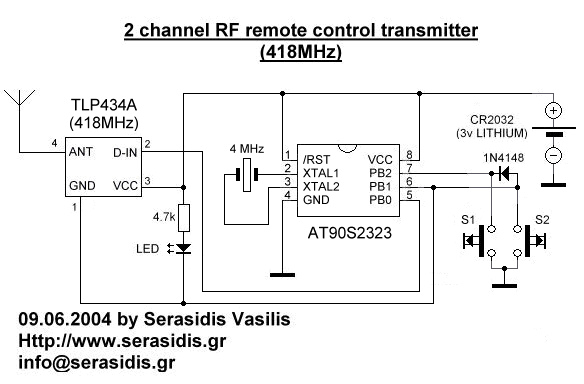

المرسل

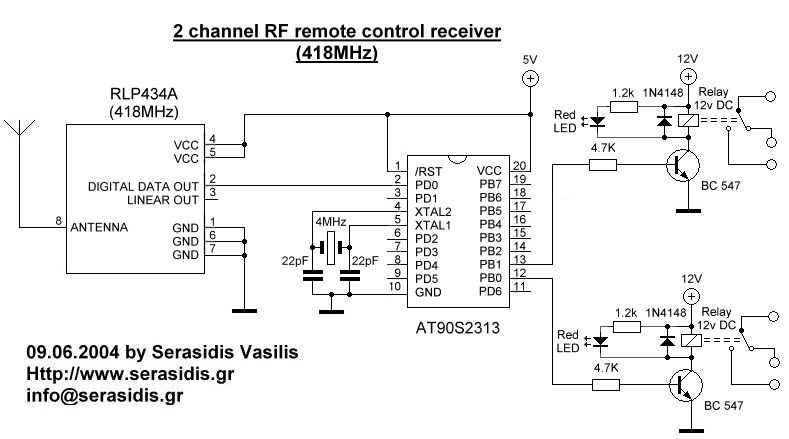

المستقبل



لكن عندى حبت اسئلة

السؤال الأول

هل الAVR متواجد فى الاسكندرية لما اروح اشتريه اقوله رقمه على طول وله اقوله عاوز AVR كذا

السؤال الثانى

انا عندى دائرة برمجة الAVR الموجودين فى الدائرة

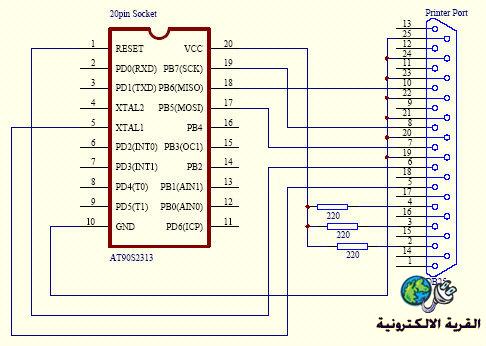

ده مخطط المبرمجة




المبرمجان دول ينفعوا للبرمجة يعنى يبرمجوا كويس

السؤال الثالث

فى مخطط الدائرتين فى حاجه انا مش فاهمها و عاوز اعرف ايه دى





عاوز اعرف ايه دول و اسمهم التجارى و فائدتهم و اسمهم فى برنامج بروتوس
انشاء الله لو لقيت ان الAVR متواجد فى المحلات هرفع PCB للدائرتين بس نتأكد الأول قبل ما انسى ده رابط ملف الهكس
http://www.mediafire.com/?d0duzwjynmy

[أبو زكووور]

التحكم عن بعد بعدة مخارج يحتاج إلى شيفرة أو كود خاص لكل مخرج , يخزن هذا الكود ضمن البرنامج ,
بما أن الدارة تحكم عن بعد لاسلكياً , فإنه إذاً نحن بحاجة إلى أمواج لاسلكية تعمل ضمن تردد معين , وظيفتها حمل هذه الشيفرة أو الكود , و نقلها إلى دارة الإستقبال , عندها يتم عزل الكود عن الموجة الحاملة و إرسال الكود أو الشيفرة إلى المتحكم .......
هذه هي وظيفة TLP RLP

[ناصراحمد2]

اقتباس المشاركة الأصلية كتبت بواسطة أبو زكووور التحكم عن بعد بعدة مخارج يحتاج إلى شيفرة أو كود خاص لكل مخرج , يخزن هذا الكود ضمن البرنامج , بما أن الدارة تحكم عن بعد لاسلكياً , فإنه إذاً نحن بحاجة إلى أمواج لاسلكية تعمل ضمن تردد معين , وظيفتها حمل هذه الشيفرة أو الكود , و نقلها إلى دارة الإستقبال , عندها يتم عزل الكود عن الموجة الحاملة و إرسال الكود أو الشيفرة إلى المتحكم ....... هذه هي وظيفة TLP RLP

لن استطيع اضافة اى حرف مع رد استاذنا ابو زكور

ولكن اذا اذن لى اضيف هذا الرابط فقط
http://www.futurlec.com/Radio.shtml

[sonic]

السلام عليكم
اشكركم جدا ولكن محدش ادانى المعلومات الى عوزها انا عاوز اعرف الTLP ده اسمه التجارى ايه يعنى لما اروح اشتى اقوله عاوز ايه و فى برنامج ايجيل اسمه ايه وفى برنامج بروتوس اسمه ايه كذلك الRLP وايضا اريد ان اعرف هل الAVR موجود فى الاسكندرية وهل المبرمجتان الى انا جيبهم يشتغلوا كويس
ده كل الى عوزه ياريت حد يرد على بالتفصيل و شكرا

[ماجد عباس محمد]

هذه المجوعة عبارة عن دائرتى ارسال واستقبال مجمعة ومضبوطة للعمل بإضافة أقل عدد ممكن من المكونات الخارجية
هى تخرج من المصنع هكذا وبهذا الإسم إن وجدتها ستجدها هكذا
لمزيد من المعلومان عن شكلها و اطرافها و استخدامها و توصيلاتها
http://www.alldatasheet.com/datashee...C/TLP434A.html
حمل داتا شيت لهما معا لأنهما يعملان معا
لن تجدهما فى أى برنامج محاكاة فقط اعتبر أنهما وسيلة لنقل المعلومات من نقطة أ للنقطة ب لا أكثر

[sonic]

السلام عليكم
ياحماعةمحدش ادانى المعلومات الى عوزها انا عاوز اعرف الTLP ده اسمه التجارى ايه يعنى لما اروح اشتى اقوله عاوز ايه و فى برنامج ايجيل اسمه كذلك الRLP وايضا اريد ان اعرف هل الAVR موجود فى الاسكندرية وهل المبرمجتان الى انا جيبهم يشتغلوا كويسده كل الى عوزه ياريت حد يرد على بالتفصيل و شكرا

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة sonic السلام عليكم ياحماعةمحدش ادانى المعلومات الى عوزها انا عاوز اعرف الTLP ده اسمه التجارى ايه يعنى لما اروح اشتى اقوله عاوز ايه و فى برنامج ايجيل اسمه كذلك الRLP وايضا اريد ان اعرف هل الAVR موجود فى الاسكندرية وهل المبرمجتان الى انا جيبهم يشتغلوا كويسده كل الى عوزه ياريت حد يرد على بالتفصيل و شكرا

اخى
قلت لك اسمها TLP434 و اللى عملها أسماها كدة TLP434 ولكى تصدق وضعت لك الداتا شيت علشان تشوف بنفسك أن من انتجها سماها كده والعالم كله يعرفها بهذا الإسم ولما تروح تشتريها تقول لهم اريد اشترى الطقم
TLP434 مع RLP434
بعض الشركات تشتريه وتعمل به Extra Link لنقل التحكم بالريموت كونترول عبر الغرف
وقلت لك لن تجده فى أى برنامج محاكاة لا ايجل ولا غيره لأنه بوردة مصنعة وليست ترانزيستور أو أى سى
اقرأ الداتا شيت تعرف أو على الأقل سترى شكله، لو ذهبت لمحل قطع غيار واختلط عليه الأمر واعطاك شيئ آخر تقدر تقول لآ ليس هذا المطلوب
أما حكاية الأسكندرية فأعتقد مادام فى القاهرة أكيد سيكون فى الأسكندرية

[sonic]

السلام عليكم
اشكرك جدا ولكن بردك موصلتش للانا عاوزه انا عاوز اعرف الAVR موجود فى اسكندرية و المبرمجتان الى انا حططهم ينفع يبرمجوا وبنسبة للTLP و RLP انا عاوز حل عشان ارسمهم فى الايجيل
