اقتباس:
المشاركة الأصلية كتبت بواسطة Marwa.m
انا عندي سؤال عن تصميم الدارات عن طريق الجامع العاكس او غير العاكس..
مثلا يعطيني معادلة ولتكن out=3V1+1/2V2
ويقلي حلها ........انا بصراحة ماعم اعرف احل وعندي فحص بعد يومين
اتمنى اللي يعرف يساعدني وشكرا
|
أعتقد أن هذا يعنى
3V1 يبدأ بموجب وإن لم يذكر وهو يعنى لديك مصدر جهد اسمه V1 و تريد منه ثلاث مرات الدخل أى مكبر كسبه = 3 وهو غير عاكس (لو كانت الإشارة سالبة لكان من النوع العاكس)
+1/2V2 يبدأ أيضا بموجب وهو يعنى لديك مصدر جهد اسمه V2 ثم نصف أى مكبر كسبه نصف أو مجزء جهد إن شئت بقيمة نصف
إذن الخرج هو مجموع ثلاث مرات من V1 إلى نصف V2 و الجمع بمكبر ذو كسب =1

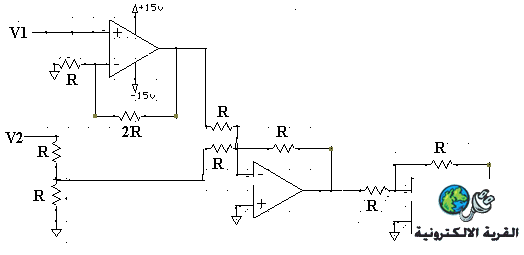

وهذه هى الدائرة
