[bigstreet]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته..
اود مشاركة الاخوة هدا النرنامج الذي كتبته بلغة mikroc
وهو عبارة عن قفل الكتروني مشفر بكودين (PIN & PUK)
PIN اربعة ارقام .... PUK ثمانية ارقام.... يشتغل كما يلي :
1: يطلب منك النظام ادخال كود pin (اربع محاولات)
2 : ادا ادخلت الكود الصحيح يتم تفعيل المخرج portd0
3 : ادا فشلت في ادخال الكود اربع مرات يطلب منك ادخال الكود puk (اربع محاولات)
4: ادا ادخلت الكود الصحيح يتم تفعيل المخرج portd0
5: ادا فشلت في ادخال الكود اربع مرات يتم تفعيل نظام الانذار لحوالي 5 ثوان
ثم يتوقف النظام

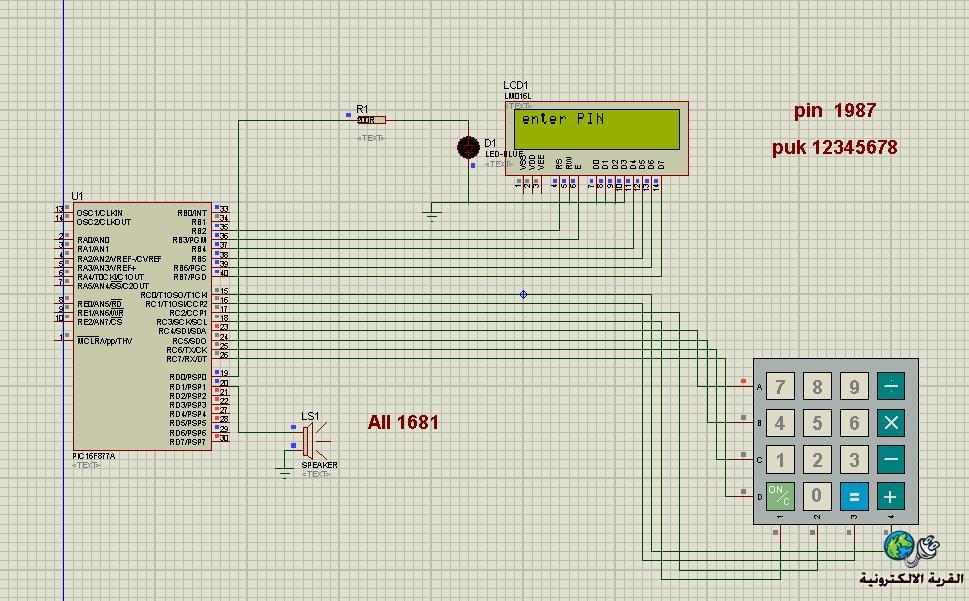

اليكم الدارة
باسم الله :




و الان مع الكود :

unsigned short kp[]={0,0,10,9,8,0,7,6,5,0,4,3,2,0,0,1,0},kp1, clavier,pin[]={1,9,8,7},chiffr,nmb,error,a,puk[]={1,2,3,4,5,6,7,8}  ;

void ok () {
lcd_cmd(lcd_clear);
lcd_out(1,1,"code ok");
portd.f0=1;
delay_ms(1000);
}
void delay() {
delay_ms(300);
}
void lcdclv ()  {
for(nmb=0;nmb<4;nmb++) {
lcd_cmd(lcd_second_row);
error=0;
for(chiffr=0;chiffr<a;chiffr++) {
do {
clavier = Keypad_Released();
kp1=kp[clavier] ;
clavier = kp1;
} while(!clavier);
clavier--;
if(clavier!=pin[chiffr] ) {if (a==4) {error=1;} }
if(clavier!=puk[chiffr] ) {  if (a==8) { error=1;  }  }
lcd_chr_cp(clavier+48);
}
if(error==0) { ok ();  break;}
if(error==1) {
 lcd_out(1,1,"wrong code");
 delay();
 lcd_cmd(lcd_clear);
 if (nmb<3)
 lcd_out(1,1,"try again"); }
delay_ms(300);
}
}

void main ()  {
int alarm=0;
start:
a=4;
trisd=0;
portd.f0=0;
lcd_init(&portb);
keypad_init(&portc);
lcd_cmd(lcd_cursor_off);
lcd_out(1,1," welcome ");
delay();
lcd_cmd(lcd_clear);
lcd_out(1,1,"enter PIN");
lcdclv();
if (error==0) goto start;
lcd_cmd(lcd_clear);
lcd_out(1,1,"pin blocked");
delay();
a=8;
lcd_out(1,1,"enter PUK");
lcdclv();
if(error==0) goto start;
lcd_out(1,1,"systeme blocked");
while(1) {
portd.f1=0;
delay_us(500);
portd.f1=1;
delay_us(500);
alarm++;
if(alarm==5000) break;
}
}

نا مستعد لاي سؤال
اتمنا ان افيد الاخوة كما اتمنى ان اجد من يعدل على الكود بافكار جديدة ان شاء الله

و الان مع رابط ملف hex و proteus

http://www.mediafire.com/?nlnkzn53ckt

الحمد لله الدي هدانا لهدا و ماكنا لنهتدي للولا اد هدانا

[robota]

جزاك الله كل خير

[Eagle69]

يعطيك العافية اخي الكريم ياريت ترفع لنا البروتوس وملف السي والهيكسا لنجرب البرنامج ونتفاعل

[bigstreet]

تفضل اخي لقد قمت برفع ملف الهيكسا و بروتوس (hex & proteus) في الموضوع الرئيسي

[kiai87]

سلام عليكم

مشكور أخي على هدا القفل الممتاز

[sonic]

السلام عليكم
دائرة جميلة ولكن ممكن ترفع الhex و proteusعلىmedia fire لان الرابط شير لا يعمل و ايضا اين هو الpin و puk المستخدمان فى الدائرة ولو عوزين نغير الpin او الpuk ازاى ممكن تحطنا الطريقة و ايضا لو مثالا عاوز اوصل فى الدائرة موتور ازاى اوصله و هذه الدائرة تستخدم كام فولت وهل يوجود PCB و بنسبة للkey pad لما اروح اشتريه اقوله ايه و اسمها على برنامج ايجيل

[bigstreet]

السلام عليكم
انشاء الله اخي سارفعه على media fire
اما بالنسبة لل keypad
فانا يا اخي لا اشتريها جاهزة ..يمكنك صنعها بواسطة السويتش العادية...
اما بالنسبة لتغيير الكود ففي هدا الكود لايمكن ..لكن بتعديل صغير على الكود حيث تكتب الكود في الداكرة EEPROM لتغييرها وقتما شأت و انشاء الله ساقوم بتعديل الكود لتضمين هده الخاصية...
مشاركة رائعة اخي طرحت فكرة جميلا..
و اتمنى ان اكون وفقت في الاجابة عن استفساراتك

[bigstreet]

تفضل اخي sonic
قمت برفقه على media fire
