من يناقشني ويساعدني لعمل تطبيق بسيط على Timer 555

[mr.s&h]

بسم الله الرحمن الرحيم

السلام عليكم ورحمة الله وبركاته ..

طاب مسائكم بكل خير ..أنا أشتريت Timer مؤقت زمني ..

وأريد أن اعمل عليه أي تطبيق بسيط ..وأنا قلت ليش ما نتناقش ..وانا مستعد ..لاي نقاش مهما كان كبير يعني لا تقول تعقيد عادي ..

بس المهم أبدأ بتطبيق بسيط مثلاً دائرة زنين ..يصدر صوتا من سماعه

الأسألة كيف يعمل المؤقت ضمن هذاه الدائرة هل :

يستخدم النمط أحادي الأستقرار

أم النمط المتعدد مهتز أو ماعرف اسمه بالضبط الذي يصدر نبضات عدة .

----------------

وأحاول بعد النقاش ان أعمل التطبيق ..عملي .وكل الشكر مقدماُ


شكراً للتعاون .

[mr.s&h]

أخواني ولا مشاهدة ...أنا اعرف مستعجل ..لكن متلهف


هههه الي عنده أي دائرة لوضع أحادي الأستقرار لاني فهمته اما عديم الأستقرار ..قريباً

وإن شاء الله أدرج لكم الكتاب الذي قرأته منه جداً مفيد وسهل .


بس الأأن ساعدوني..

[محمدعلي]

السلام عليكم ورحمة الله وبركاته

يا شيخ قبيلة القرية الإلكترونية هههههههههه

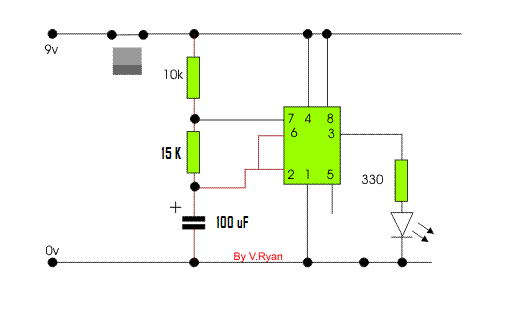

الدائرة التالية قمت بتطبيقها بنفسي وإليك هي

والصراحه أنا لا أعرف الفرق بين أحادي الإستقرار أو غيره



وإذا فيه شئ مش واضح عندك ممكن تسأل

[mr.s&h]

شكراً كثير لك ..

أنا حبيت بس أشارك ..عشان احس اني اعمل مع احد ..لا غير ..

أنا حاب من خلال هذا الموضوع أن يستفيد أي قارئ ..مثل ما انا أحب أستفيد .

سوف أدرج لكم بعض الشروحات المهمة..بخصوص المؤقتات

خصائص المؤقتات:

المؤقت(Timer)كدائرة متكاملة IC وتستخدم بشكل واسع في تطبيقات مولدات النبضات.
pulse Generator في معظم فروع الإلكترونيات.

تسمى تجارياً بالأسماء التالية:

1.Ne555
2.MC1455
3.CA555
4.LM555

وتتمثل الشريحة بالشكر التالي:

كما سأدرج الجدول التالي الذي يوضح ..خصائص كل رجل من أرجلها الثمانية:

1 الأرضي أو Ground = يربط به الجهد السالب في الدائرة


2 قدح أو أطلاق Trigger= يستعمل لإرسال النبضة التي تجعل الخرج يرتفع ويبدأ دور التوقيت.


3خرج output= خرج الشريحة


4إعادة الضبط reset= يعيد النبض الخارج من الشريحة الى وضع منخفض يعني الحالة الطبيعية.


5جهد التحكم control voltage= يسمح بتغيير جهد القدح او الأطلاق وجهد المبدى وذالك بتسليط جهد خارجي على هذا الطرف


6المبدى Threshold = يستعمل لجعل النبض الخارج يتحول الى وضع منخفض ويحدث ذالك
عندما يكون الجهد عند هذا الطرف بين 2 /3 أقل و 2 /3 أكثر من قيمة جهد مصدر التغذية.


7تفريغ Discharge = لايحتاج الى شرح.


8مصدر التغذية supply Voltage = يربط به الطرف الموجب من مصدر التغذية ويتراوح بين 5 و 15 فولت

يكفي الى الأن ..
وفي معلومات أيضاً غير هذي المعلومات وكلها تجدونها ..على المرفق ... أن امكن أو سوف أحمل لكم الكتاب بجد مفيد لمن أراده.

[mr.s&h]

الرابط التالي :

هو رابط الكتاب ..الذي أخذت منه البيانات ..

وهو يشرح المؤقتات بشكل كبير والمكبرات ..الخ ..

أتمنى منكم المشاهدة..

[محمدعلي]

جزاك الله خير يا شيخنا
أنا قاعد أقرأ في الكتاب
ولا شك ولا ريب في آني سوف اسألك عن بعض النقاط
ابوانور

[mr.s&h]

شكرا لتعاونك وتمنى لك الاستفادة ..

أنا مثلي مثلك وقد تكون انت أفضل مني ف ما اعرف ما اقدر اجاوبك ..


والله يوفقك الجميــع دعواتك ..

[ahmedfarghaly]

الإخوة الأفاضل

الملف التالي به كل ما تحتاجة من شروحات و برامج مساعدة للتصميم

لمتكاملة المؤقت 555

فقط 4.8 ميجا
حمّل من هنا
