سؤال في حساب المقاومة

[highamp]

بحثت في المنتدى عن المقاومات ولكن بصراحة ماعرفت كيف احدد المقاومة المناسبة
ورايت البرنامج الجاهز لحساب المقاومة
ولكن اريد من احد الاخوة ان امكن
ان يبسط لي المساله قدر الامكان
وعلى سبيل المثال عندي بطارية 9 فولت واريد او اوصلها بليد 3 فولت

ماهي المقاومة المناسبة لذلك

كيف احسبها

ومتى احتاج الى اضافة دايود زنر مع المقاومة ومتى مقاومة لوحدها

وشاهت مواضيع عن قانون اوم ولكن اريد التبسيط

ولو تحسبوها امامي هنا باسلوبكم اظن ان الباقي يكون سهل

بالطبع تعلمت الوان المقاومات وتحديد قيمتها من الالوان وهذا سهل ولكن اريد ان احسب قيمتها بقانون اوم

[حيدر علاج حسن]

لنفرض انك تريد مثلا او توصل سماعة R1 صغيرة الى جهد 9 فولت .
السماعة مقاومتها 500 اوم و تعمل على جهد 5 فولت . فما هي المقاومة R2 المناسبة ؟
نحسب تيار الدائرة فنقول : I=5 /500 = 10 mA
نحسب المقاومة الكلية فنقول : Rt=9/10mA = 900 ohm
نحسب المقاومة المطلوبة : R2= Rt- R1
=900 - 500
=400 ohm

[ahmedfarghaly]

أخي highamp

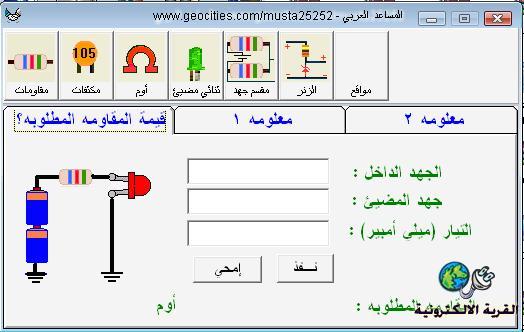

غالبا سيفيدك البرنامج التالي


اضغط على الصورة







تحياتي لأخي الحبيب حيدر
جزاه الله خيرا على المشاركة المتميزة

[محمدعلي]

أخي أحمد فرغلي
ألا يوجد برنامج يعمل على الفيستا ، لأني حاولت كثيراً تشغيل هذا البرنامج مع الفيستا لكنه لا يعمل !!!
وشكراً عموماً
ابوانور

[-hassan-]

السلام عليكم


اخي محمد جرب الطريقة الآتية:


1_اضغط بالزر الايمن على ايقونة البرنامج

2_اختار خصائص

3_اذهب الى تبويب التوافق

4_فعل الخيار (تشغيل البرنامج في الوضع الموافق ل)

5_اختار XP

[mr.s&h]

أخواني ..أنا قرأت عن حساب قيم المقاومات ..

ولاكن ..أريد أن أتأكد بحل مثال أخر ..

طبعاً هنالك قوانين مستخدمة للحساب .

سوف أطرح لكم دائرة .

ومثلاً مقاومة معطبوه..ولا اعرف قيمتها ..أريد أستخراج القيمة لأضع أخرى بدالها

ويشتغل الجهاز .

-------------------------------------------

قانون أوم .

قانون أومΩ يصف العلاقة بين كلا من ( V ) الجهد الذي يعبر عن قوة تدفق الشحنات الكهربائية .. وبين ( R ) المقاومة التي تقاوم هذا التدفق .. وبين النتيجة الحقيقية لهذا التدفق وهي التيار (I )
العلاقة سهلة وبسيطة جدا .. كلما زاد الجهد أو قلت المقاومة كلما زاد التيار المتدفق .. و زيادة المقاومة تحد من مرور التيار كما هو واضح في قانون اوم

الجهد = التيار *المقاومة
التيار = الجهد / المقاومة

القانون السابق قانون أوم يمكنك من حساب قيم المقاومات وكذالك

التيار والجهد ..بالعلاقة السابقة ..

------------------------------------------------

القدرة

تقاس بالواات نسبة للعالم جميس وات ..

القدرة تفيدك ..في أنك تتعرف على قدرة الأجزهة لدية فالقدرة تختلف من جهاز الى اخر او من عنصر الى اخر .

P=v * i

---------------------------------------------

الأن مثال ..

فالنفرض أي مقاومة عاطلة ..

ولنفرض أن المقاومة 22 k ليست موجودة ونحن لا نعرف انها 22 k أو اي قيمة قريبة منها كيف نعرف قيمتها ..


ونحن لدينا القوانين ..لنطبقها .

----------------------------------------------

أنا أنتظر ردكم وحلولكم ..لكي نثري الموضوع قليلاً

[حيدر علاج حسن]

و الله يا استاذ احمد وجودك دائما منور الموقع .
تحياتي الك و اشكرك كثيرا على هذا البرنامج .

[mr.s&h]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

و الله يا استاذ احمد وجودك دائما منور الموقع .
تحياتي الك و اشكرك كثيرا على هذا البرنامج .

كان ودي واحد كبير نفسك يساعدني ..


شوف مشاركتي الي فوق .
