هل هذه الدائره صحيحه

[محمدعلي]

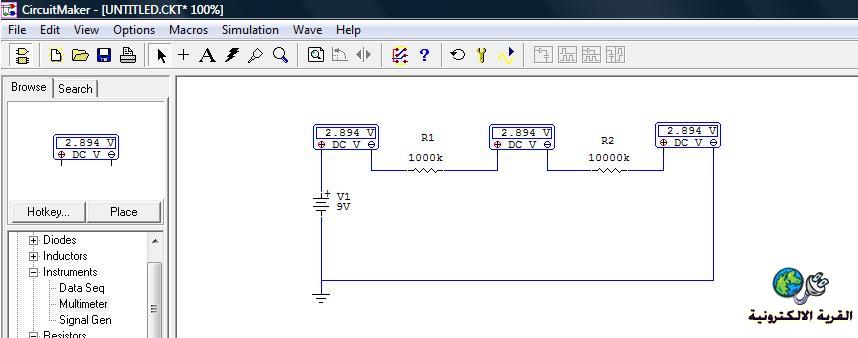

يخيل إلي أن الدائره أعلاه خطأ لأنه من المفترض أن تقل قيمة الفولت بعد المقاومة وهذا ما لم يحصل مع وجود مقاومتين في الدائرة

حيث من المفترض أن يكون الفولت قبل المقاومة 9 فولت وبعد المقاومه شئ آخر وبعد المقاومة الثانية شئ آخر كذلك إلا أنني أجد الفولت فقط 2.894 في جميع الحالات

وشكراً

[حيدر علاج حسن]

طريقة القياس خاطئه . فأطراف الفولتميتر معمول عليها دائرة قصر . و المفروض ان جميع الاجهزة تقرأ صفر فولت .
اما ان توصل طرفي المقياس الى طرفي المقاومة . او توصل احد الاطراف الى احد اطراف المقاومة و الطرف الاخر الى القطب السالب للبطارية .

[astra]

طريقة قياسك بهذة الطريقة سليمة اذا كنت تريد قياس التيار وليس فرق الجهد

[حيدر علاج حسن]

ثم لماذا هذه القيم العالية من المقاومات ؟
1M ohm و 10M ohm

[محمدعلي]

شكراً إخواني حيدر و استرا

كلامكم صحيح طريقة القياس هذه للتيار وليست للجهد
بالنسبة للمقاومات الكبيره لأنه مع كثرة المحاولات رأيت أن الجهد لم يتغير لذا قمت بوضع مقاومات كبيره لحل المشكله ولكني فوجئت بأن القيم متشابهه وهو عكس ما أعرفه حيث المفروض أن تختلف القيم للجهد بعد كل مقاومه
سوف أعيد التجربه على البرنامج وأرفق صوره له مرة أخرى ولكني لا أستطيع فعل ذلك الآن فأنا أرد عليكم من كمبيوتر آخر ليس لي ، وحينما أعود للمنزل أرفق لكم الصوره إنشاء الله
