الالكترونيات الرقمية

[-hassan-]

السلام عليكم
عدت مع شوية من الاسئلة السخية التافهة في الاليكترونيات الرقمية بس انا متاكد من ان اكثر من ثلثي اعضاء القرية لا يعرفون من هذا الفرع الا القليل بسبب

1 قلة المواضيع في الموقع التي تهتم بالاليكترونيات الرقمية واني اتحداكم اذا كان في الموقع اكثر من 3 مواضيع في الاليكترونيات الرقمية

اذا خسرت فاني لن ادخل الموقع لاسبوع

اذا ربحت الرهان ارجو ان يصبح في الموقع 3 مواضيع فقط وكتر الله خيركم

2 ما بعرف شو الاسباب الاخرى

بس انا متاكد لو كان عنا مواضيع في الاليكترونيات الرقمية لكان ثلثي الاغضاء يعرفون مبادئ الاليكترونيات الرقمية

---------------------------------------------------------------------------------------
اذا كلامي ما عجبكم او مارديتوا علي ارجو منكم الاجابة على اسئلتي وانا ساضع المواضيع المتعلقة بهذا الفرع العظيم

[-hassan-]

السؤال الاول

ما الفرق بين 4000
و7400

[فهد المنصور]

اولا .. لا نريد ان نخسرك لأسبوع .. لهذا لن ابحث في دهاليس القرية بحثاً عن مواضيع عن الالكترونيات الرقمية ..

و رغم ان الميكروكنترولر هو عنصر رقمي بكل ما تحمله الكلمة من معنا ..

لكن أظن انك تعني مناقشة مبادىء الالكترونيات الرقمية مثل البوابات والعمليات الحسابية بالنظام الثنائي

بخصوص سؤالك ..
اذا كانت الارقام عشرية فالفرق واضح وهو 7400 - 4000 = 3400

[-hassan-]

السلام عليكم

شكرا لك اخي فهد على سرعة الاجابة

وارجو منك ان تعذرني لتاخري {حجاً مبرورا وسعياً مشكورا}

اخي فهد اني اعود واتحداك ان يكون هناك ثلاث مواضيع في الاليكترونيات الرقمية

في المنتدى كله ما في شرح عن cmos او العدادات او القلابات او مسجل الازاحة ........

اما سؤالي الفرق بين 4000 و7400 لم اقصد الفرق بينهما اي ناتج طرحهما وانا اسف لعدم التوضيح

انما رايت في برنامجcrocodile مجلدمكتوب علية4000 واخر7400وعندما تفتح مجلد 4000 بيتلعلك عناصر رقمية نفس العناصر الموجودة في مجلد 7400

[ahmad_s_f]

اخي الكريم ... ربما تقصد الفرق بين عائلة الدوائر المتكاملة 4000 و 74

مثل :
4000
4001
4011
.... الخ
والعائلة الأخرى
7400
7404
7411
..... الخ

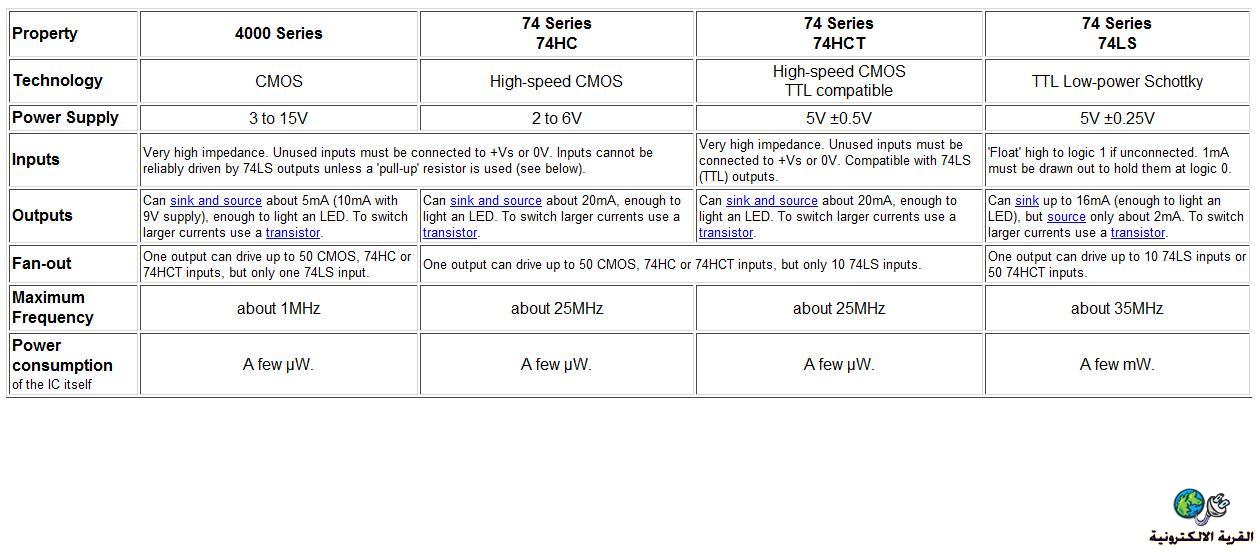

إذا كان الأمر كذلك فأرجو ان تفيدك هذه المقارنة


للاستزادة يمكنك الاطلاع على هذين الرابطين
http://www.kpsec.freeuk.com/components/cmos.htm

http://www.kpsec.freeuk.com/components/74series.htm

[فهد المنصور]

الان وضحت الصورة ..

اهم عائلتان في عالم الالكترونيات هي

عائلة 7400 .. او TTL Transistor Transitor Logic
وهي دوائر الكترونية منطقية تبداء بـ 7400 .. وجهد تشغيلها القياسي هو 5 فولت

العائلة الاخرى هي 4000 او 4500 .. التى تسمى CMOS Complementary Metal Oxide Semiconductor وجهدها القياسي هو 15 فولت

وهنا ستجد بعد التفاصيل لقسم يحتاج للكثير من التطوير

http://www.qariya.com/electronics/digital_elect.htm

[-hassan-]

السلام عليكم

شكرا لك استاذي الكريم احمدعلى هذا المرور الكريم وهذا الرد الجميل

[فهد المنصور]

كان ردي قبل ان اطلع على رد المهندس احمد .. فعذراً ..

وشكرا له على المقارنة الواضحة بين النوعين
