ثلاثة اسئلة في هذه الدائرة

[highamp]

السلام عليكم ورحمه الله

اولا هل هذه الدائرة صحيحة ام لا
انا اريدها لاوصلها يمايك هل يصح ام ان لها دور آخر







C1 10 uF 1
C2 470 1
C3, C6 1000 uF 2
C4 0,033 uF 1
C5, C7 0,1 uF 1
TDA2003 1
R1 39 Ohm 1
R2 220 k 1
R3 2,2 Ohm 1
R4 1 Ohm



والسؤال الثاني كيف من الممكن ان اضيف للدائرة دايمر سوتش للتحكم في مستوى الصوت

والسؤال الثالث هل ينفع ان اعمل دائرتين مشابهتين واوصلهما على التوازي لارفع الوات ام فقط اضع دائرة متكاملة اضافيه على نفس توصيل الاولى

[highamp]

لا اعرف لماذا حظي مع دوائر الامبلي فاير هكذا كل ما اعمل دائرة يكون فيها تشويش واضح وقوي في السماعة

اراجعها ايام ونفس الكلام

اما هذه الدائرة فقلت اسالكم قبل ان اعملها
اريد او اوصل بها مايك

هل تختلف دوائر الامبلي فاير
المايك له دائرة والمسجل له دائرة
ام كلها دوائر تكبير تصح لجميع الاغراض

[osama matar]

المشاركة الأصلية كتبت بواسطة highamp

السلام عليكم ورحمه الله

اولا هل هذه الدائرة صحيحة ام لا هذا يعتمد على مصدر حصولك عليها
انا اريدها لاوصلها يمايك هل يصح ام ان لها دور آخر يمكن توصيل مايك ديناميكي ولكن سيكون الصوت ضعيف







C1 10 uF 1
C2 470 1
C3, C6 1000 uF 2
C4 0,033 uF 1
C5, C7 0,1 uF 1
TDA2003 1
R1 39 Ohm 1
R2 220 k 1
R3 2,2 Ohm 1
R4 1 Ohm



والسؤال الثاني كيف من الممكن ان اضيف للدائرة دايمر سوتش للتحكم في مستوى الصوت استخدم هذه المقاومة


حيث الطرف 1 هو مدخل الاشارة
والطرف 2 مخرجا للمكبر خاصتك
و3 الأرضي
والسؤال الثالث هل ينفع ان اعمل دائرتين مشابهتين واوصلهما على التوازي لارفع الوات نعم ينفع
ام فقط اضع دائرة متكاملة اضافيه على نفس توصيل الاولى

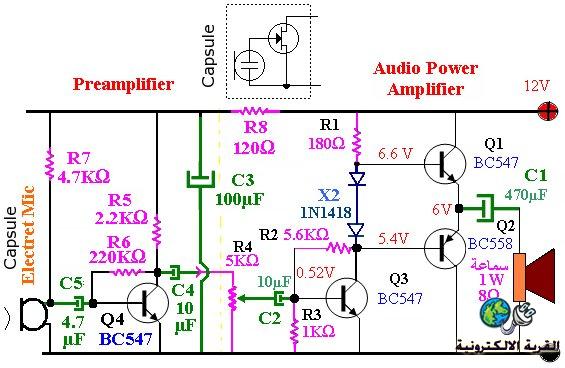

يمكنك مشاهدة دوائر المكبر المتقدمة التالية واختيار احداها مع ملاحظة أن اللاقط الديناميكي لا يحتاج لمقاومة مع الموجب كلاقط الكبسولة بالنسبة للرسم الأول يلزم الترانزيستور على اليمين فقط

[highamp]

هذا هو الموقع
http://www.psc-audio.ro/index/divers...t/tda2003.html

وشكرا للافادة يا دكتوووووور اسامة

وانا رح اجرب الدائرة التي وضعتها الثاني وان شاء الله مايكون فيها اي تشويش في الصوت
ولكن كام وات هذه الدائرة ua741
وهل ال ua741 هو نفسة lm741
?!?!
كما قال البائع
وبالنسبة للدايرمر سوتش كام اوم لازم يكون وهل توصيلة يكون واحد في الدائرة التي وضعتها ويرجى تحديد القطبية في توصيل الدايمر يعني رجل الدايمر يكون على اي قطب من مخرج الاشارة

معلش طولت على حضرتك ولكن سؤال اخير
في رفع قدرة دائرة ua741
هل اضيف هذه الدائرة المتكاملة وتصبح دائرتين متكاملتين ام اعمل دائرتين متشابهتين واوصلهم على التوازي
يرجى الرد على كل سؤال للاهمية الطارئة وشكرا لكم

[osama matar]

بالنسبة لسؤال عن 741 فالكلام صحيح
وأنت أمام الخيارات التالية:
1- استخدام دائرتك كما هي مع وضع لاقط ديناميكي وبدون تحكم بالصوت ولكن يكون الصوت ضعيف وغير متحكم به
2- استخدام دائرتك مع لاقط كبسولة على أن تضيف مقاومة للموجب كما هو موضح

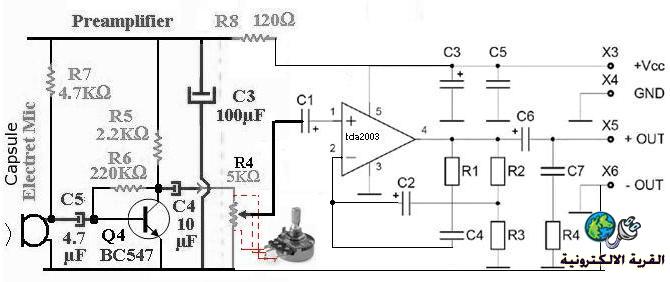

3- استخدام دائرتك مع مكبر متقدم بسيط كما في الشكل

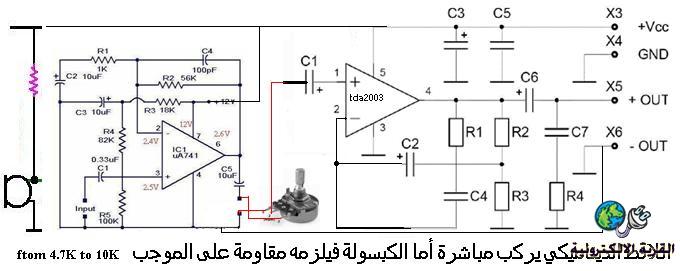

4- استخدام دائرتك مع مكبر متقدم مكون من 741 كما بالشكل

[highamp]

هل ينفع ان استخدم دائرة lm 741 لوحدها او اوصلها مع دائرتي كما قلت
وكام وات دائرة 741 لاني اريد ان اعمل 741 لوحدها دائرة بسيطة وسهلة ( للمايك فقط)


وماذا عن المكثفات المبية في الدائرة

pf 100

0.33 uf

كيف يكون شكلة
