ما فائدة جسر وتستون

-hassan- · 27-12-2009, 01:31 PM

wheatstone bridge circuit

أرجو الرد

حيدر علاج حسن · 27-12-2009, 02:06 PM

هذه القنطرة او الجسر كما تسميها تستخدم لقياس المقاومة .
المقاومتان على احدى الجهات معلومتان القيمة . و المقاومتان على الجهه الاخرى احداهما متغيرة و الاخرى مجهولة يراد حسابها .
يتم تغيير المقاومة المتغيرة الى ان يصبح التيار في الجسر يساوي صفر .
عندها تؤخذ النسبة بين كل مقاومتين و بعمل نسبة و تناسب نعرف قيمة المقاومة المجهولة .

حيدر علاج حسن · 27-12-2009, 02:20 PM

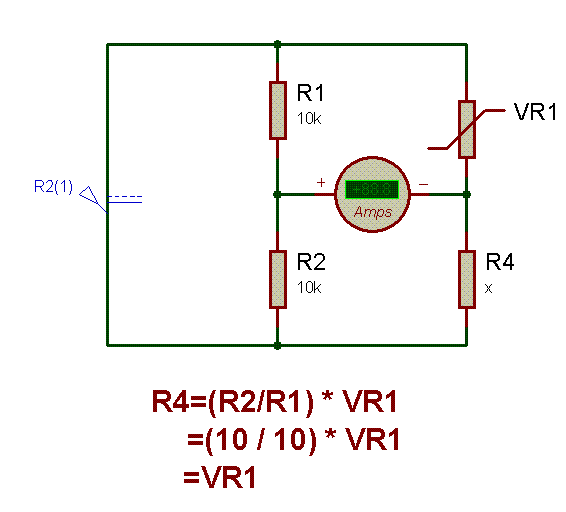

و هذا مخطط للتوضيح .

-hassan- · 27-12-2009, 02:23 PM

السلام عليكم

أخي حيدر

اقصد بحياتي العملية بماذا ساستخدمها يعني ليش لح عزب حالي بينما بامكاني قياس المقاومة بالآفو

وبال الأخير يجب علي ان اقيس المقاومة المتغيرة

حيدر علاج حسن · 27-12-2009, 02:30 PM

هي تنفرد بخاصية واحدة و هي انها تمكنك من قياس المقاومات الصغيرة التي تكون قيمها اصغر من الواحد اوم . مثل المقاومات التي توصل على التوازي مع مقياس التيار . فهذه المقاومات لا يمكن قياسها بالجهاز مباشرة .
مثل مقاومة قيمتها 0.15 اوم .

فهد المنصور · 27-12-2009, 02:30 PM

اضافة الى ما ذكرة المهندس حيدر .. ان تطبيقات قنطرة ويستون كثيرة جداً وخاصة في المجال الصناعي لما تمتاز به من حساسية عالية ..

فيمكن ان تستبدل المقاومة بحساسات مثل حساسات الضغط .. وعند حدوث ادني تغيير في قيمة احد اطراف الجسر سينتج عنه قيمة خلاف للصفر على طرف مقياس الجلفانومتر Galvanometer

حيدر علاج حسن · 27-12-2009, 02:34 PM

و الله فكرة ممتازة ما تفضلت بها استاذ فهد .
هي بالفعل لحساسيتها الشديدة يمكن استخدامها في هكذا مجالات .

-hassan- · 27-12-2009, 02:38 PM

ممكن طريقة استنتاج القانون
