كيف يمكن لهذا الجهاز إكتشاف مصدر تياره

[محمدعلي]

لهذا الجهاز محول كهربائي خاص يعمل به ونهاية طرفه تشبه الصورة التالية

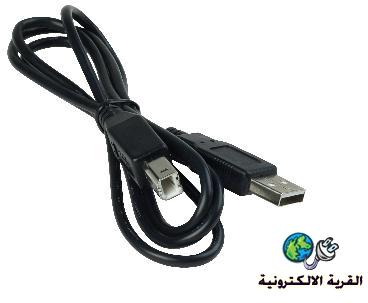

وهو يعمل أيضاً بواسطة الكهرباء الموجوده على اللابتوب ويمكن توصيله بسلك USB عادي كما بالشكل التالي



وسؤالي هو كيف يمكن لهذا الجهاز (وايرلس مودم) إكتشاف مصدر تياره فإنه عند توصيله مباشرة بالمحول الكهربائي فإنه يقوم بتشغيل الوايرلس
اما إذا تم توصيله بسلك الـ USB فإنه لا يقوم بتشغيل الوايرلس ويكون الإنترنت عبر الأسلاك فقط
سؤالي كيف لهذا الجهاز إكتشاف مصدر تياره فهل مقدار الكهرباء من المحول الكهربائي مختلفه عن مقدار الكهرباء القادمه من اللابتوب أم أن نقاط التوصيل مختلفه
وشكراً

[ماجد عباس محمد]

وصلة USB بها اربع اسلاك 2 كهرباء و 2 Data
لو جاءت البيانات Data إذن هو على حاسب وإن لم تأتى إذن هو على وحدة تغذية

[محمدعلي]

وهل سيعمل الجهاز مع الوايرلس لو قمت بعكس الأسلاك عند توصيله من اللابتوب ؟؟؟

[ماجد عباس محمد]

ماذا تقصد بعكس الأسلاك؟؟
هل تنوي قطع كابل USB وتوصله بأى طريقة أخرى؟؟

[محمدعلي]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

وصلة USB بها اربع اسلاك 2 كهرباء و 2 Data
لو جاءت البيانات Data إذن هو على حاسب وإن لم تأتى إذن هو على وحدة تغذية

نعم أنوي قطع كابل USB وإعادة توصيل الأسلاك بحيث يعمل من اللابتوب مثل لو كان مصدر التيار من المحول الكهربائي .
لأجل أن يشتغل الوايرلس في الجهاز (المودم)
وشكراً

[محمدعلي]

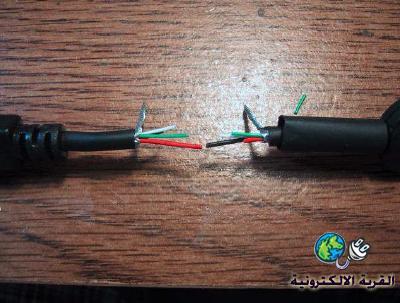

وللتوضيح أكثر إليك صورة الوصلة التي أريد صناعتها
وكما ترى جميع اللمبات مضائه مما يعني أن أن المودم مع الوايرلس شغال بكهرباء من اللابتوب فقط

[ماجد عباس محمد]

انت فقط تحتاج لفصل خطى الداتا و الأفضل أن تفتح المحول و تعمل نفس التوصيلات لطرفى الداتا فأحيانا تكون متصلة بمقاومات لأحد خطى التغذية لمجرد تحديد جهد الدخول

[محمدعلي]

في الحقيقة المحول مفقود ولم أجد إلا هذه الطريقه للحل لا أعرف إن كانت طريقة تغيير الأسلاك ستعمل وماهو مقدار فرق الجهد لتيار الـ USB

لأني سأعمل على إنشاء الوصلة حتى لو بأستخدام بطارية 9 فولت لهذا الغرض
ففي النهاية الأمر تعليمي وسيفيدني أيضاً
