من منا فكر بهذا السؤال من قبل ؟

[حيدر علاج حسن]

ارجو السماح بتكرار الموضوع لعدم تلقي اجابات هناك ...
السؤال هو :
عند قياس الجهد على المكثف الموصول على التوالي مع ملف البدء للمحركات الصغيرة (المروحة السقفية , مضخة الماء , محرك الغسالة ,....الخ ) نجده اكبر من جهد المصدر نفسه .
فلو كان جهد المصدر 220 فولت مثلا , نجد ان الجهد على المكثف يصل الى 300 فولت
ترى كيف يحصل هذا ؟

[abdalla103]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

ارجو السماح بتكرار الموضوع لعدم تلقي اجابات هناك ...
السؤال هو :
عند قياس الجهد على المكثف الموصول على التوالي مع ملف البدء للمحركات الصغيرة (المروحة السقفية , مضخة الماء , محرك الغسالة ,....الخ ) نجده اكبر من جهد المصدر نفسه .
فلو كان جهد المصدر 220 فولت مثلا , نجد ان الجهد على المكثف يصل الى 300 فولت
ترى كيف يحصل هذا ؟

السلام عليكم .ذلك لان مكثف يجب ان يعطي جهد علي لكي يعمل ستارت.

[حيدر علاج حسن]

1- المكثف لا يعطي جهد .
2- مبدأ عمل start لايعتمد على الجهد . ولكن يعتمد على فرق الطور بين تيار الحركة و تيار البدء
3- حتى لو كان ما تفضلت به صحيح , فهو نتيجة و ليس سبب .
4- ارحب بك في القرية و اشكرك على المداخلة .

[osama matar]

بسم الله

ارفق رسماً لنفكر في الموضوع
بارك الله فيك

[فهد المنصور]

فرق الجهد على طرفي المكثف = فرق الجهد على ملفات التشغيل + فرق الجهد على ملفات البدء المتصله مع الكهرباء

نظرياً حتى ما الغاء المكثف .. سيبقى الجهد مرتفع ..

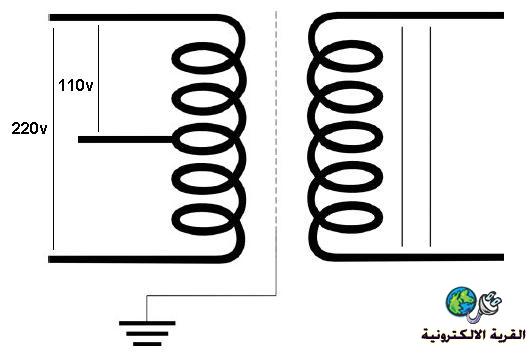

واذكر شخصياً .. كنت استخدم المحولات الصغيرة في تحويل الجهد من 110 الى 220 فولت باستخدام الملفات الابتدائية فقط دون لمس الملفات الثانوية حتى لو كانت تالفه

[osama matar]

بسم الله
حسب توضيح المشرف العام
يكون الجهد المقاس هو جهد تأثيري فقط أو شحنة صفيرة لأخر دورة AC
يمكنك وضع أي حمل على طرفي هذا المكثف وفحص ذلك

[حيدر علاج حسن]

السلام عليكم :

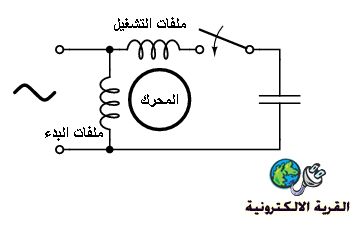

نفس الرسم الذي رفعه الاستاذ فهد لكني تعمدت ذكر انواع المحركات لان هذه الانواع ليس فيها مفتاح طرد مركزي . و عليه فان المكثف و ملف البدء لا يخرجان من العمل في هذه المحركات .

المخطط فيه ملفات الحركة بدل ملفات البدء . ارجو من السيد المشرف تصحيح الخطأ .

الاستاذ فهد : ذكرت ان :
فرق الجهد على طرفي المكثف = فرق الجهد على ملفات التشغيل + فرق الجهد على ملفات البدء المتصله مع الكهرباء

اذا دققنا في المخطط نجد :
فرق الجهد على المكثف+فرق الجهد على ملف البدء=فرق الجهد على ملف الحركة =فرق جهد المصدر .
شكرا للمداخلة

[حيدر علاج حسن]

هكذا يكون التوصيل .
