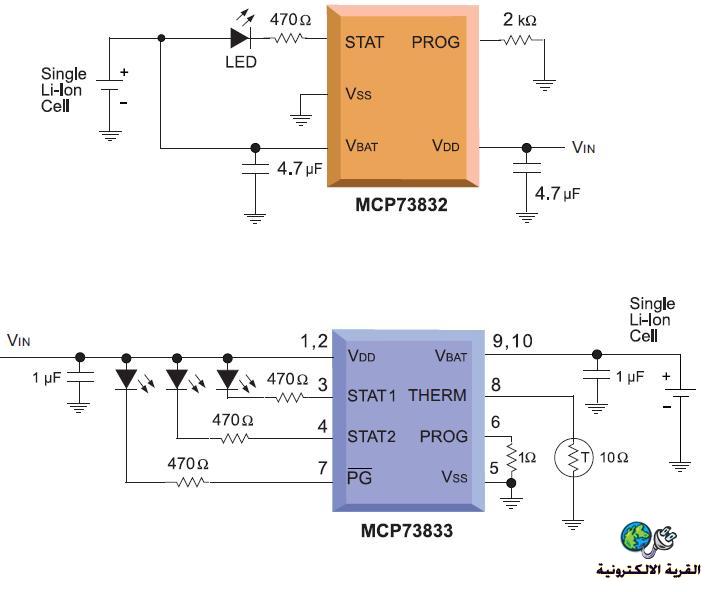

بالنسبة للدارة الأولى التي وضحها المهندس أسامة في الصورة المرفقة "الجزء العلوي" فهي دارة متكاملة ذات خمسة أطراف وتحمل الرقم MCP73831
ملف المواصفات "داتاشيت" وبه توزيع الأرجل والشرح الوافي:
http://ww1.microchip.com/downloads/e...Doc/21984e.pdf
تستخدم هذه الدارة في شحن بطاريات الليثيوم ذات جهد 4.2 فولت، وهناك عوائل أخرى من هذه الدارة لجهود مختلفة مثل 3.6 أوغيرها
لها جهد تشغيل يصل كحد أقص ل6 فولت
يستخدم مكثفان للتنعيم واحد عند الرجل رقم 4 "المدخل" والآخر عند رجل رقم 3 "المخرج" كل واحد منهما له قيمة 4.7 ميكروفاراد
الرجل رقم واحد هي مايحدد حالة الشحن وهي مخرج لموسفت فيجب استخدام مقاومة مع ثنائي مشع للضوء كي تحدد حالة الشحن حيث أن هذا المخرج سيكون في حالة منطقية "عالي" أو واحد عند اكتمال الشحن، بمعنى آخر أن الثنائي الضوئي سينطفئ عند انتهاء الشحن
الرجل الأخير هي رقم 5 وتسخدم لتحديد نوعية الشحن هل هي سريعة أم بطيئة أو تقوم بإطفاء الدارة بالكامل.
أتفق معك أن هذا النوع من الدارات غير متواجد في أسواقنا العربية، لكن باعتقادي أن العيد من أجهزة الجوال تحوي بداخلها هذا النوع من الدارات، فيمكنك فك أحدى الجوالات القديمة وستخراج الدارة القديمة والاستفادة منها
بالتوفيق
