[Rwasel]

السلام عليكم ورحمة الله وبركاته

اسمحوا لي أولا ان أقدم شكري لك من في هذا المنتدى التعليمي المفيد الذي أسأل الله عز وجل أن يجعل كل معلومة في هذا المنتدى في ميزان حسنات كاتبها

ثانيا لدي سؤال اذا أمكن

عند أقوم بقياس الجهد الخارج من الكمبيوتر بواسطة منفذ RS232 - Pin 2 and 3
أجده 5.4 فولت ولكني عندما أقوم بوصل المنفذ بريليه 5 فولت لا يعمل الريليه وعندما اقوم بقياس الجهد اجده 0.4 فولت
ارجو ممن لديه دائرة تضيخيم الجهد من 0.4 فولت وجعله 5 فولت لتشغيل الريليه الا يبخل علينا بالحل

دمتم بود

[فهد المنصور]

لا يتم توصيل الريلية مباشرة مع منفذ الكمبيوتر بسبب تياره المنخفض .. وانما يتم التحكم عن طريق ترانزيستور تتناسب قدرته مع قدرة ملف الريلية

[Rwasel]

جزاك الله خيرا

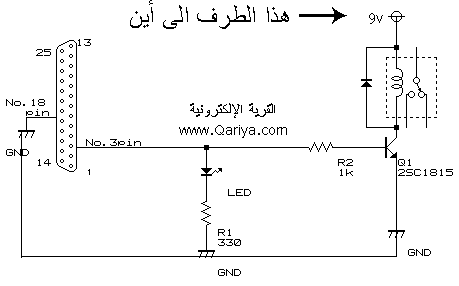

سبق وأن رأيت هذه الدائرة ولكن هنالك سؤال فالطرف في الصورة التالية الى اين يتم وصله ومادخل 9 فولت في الامر ؟ انا لا أريد استخدام تيار خارجي اريد فقط استخدام التيار الخارج من الكمبيوتر فقط مع العلم انه لو تم وصل الريليه مباشره مع USB فهو يعمل بكفاءة


دمت بود

[فهد المنصور]

9 فولت او 5 فولت من وحدة خارجية ..

يمكنك استخدام الجهد من طرف USB ..
http://www.qariya.com/pc/all_pinout.htm#USB

لكن كما ذكرت لا ينصح ابدا بوصل ريلية مباشرة الى الكمبيوتر دون دوائر مواجهه

[حيدر علاج حسن]

او تستقطع جهد 9 فولت من المصدر الذي سيمر عبر مفتاح الريلية الى الحمل .
وبذلك تكون قد جنبت الكومبيوتر اي ضرر

[Rwasel]

جزاكما الله الجنة وغفر لكما ولوالديكما وللمسلمين أجمعين

سوف أجربها واوافيكم بالخبر

دمتم بود

[حيدر علاج حسن]

بالتوفيق ان شاء الله

[Rwasel]

الله يعطيكم العافية
لقد قمت بتجربتها واستخدمت ريليه 5 فولت وعند التوصيل عمل الريليه
لكن المشكلة انه لا يعمل مع المنفذ rs232 فلا ينطفأ عند اغلاق المنفذ بل يبقى يأخذ التيار من منفذ USB ويستمر في العمل
لا أعلم اين المشكلة ارجو افادتي بحيث اجعله يعمل مع تشغيل بورت RS232 وينطفأ عند اغلاق المنفذ

دمتم بود
