فى كل دوائر مضاعفة الجهد

[astra]

الاخوه الاعزاء

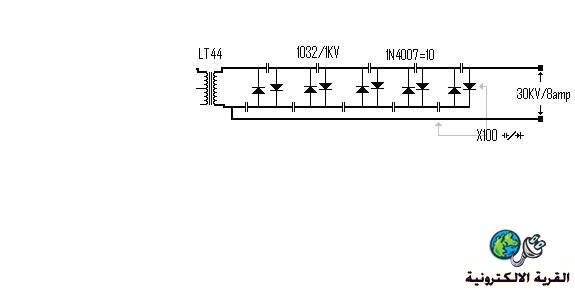

لاحظت فى كل دوائر مضاعفة الجهد voltage doubler وهى تتكون من عنصرين هما الدايود ولا مشاكل فى ذلك والمكثف وهو محور التسائل فأجد ان المصمم يصمم الدائرة من عدة مراحل ويكتب قيمة المكثفات كلها بسعة واحدة وجهد واحد كما بالدائرة المرفقة فنجد ان المكثف يتحمل جهد قدره 1k v مع ان خرج الدائرة 30k v بمعنى ان المكثف الموجود فى اخر مرحلة لابد ان يقاس عليه فرق جهد مقدارة 30kv وهو لا يتحمل سوى 1kv فكيف يكون ذلك

[حيدر علاج حسن]

الجهد لن ينجمع على مكثف واحد . اذا كانت الدائرة Voltage Doubler فانه ينجمع على مكثفين و كانهما موصولين على التوالي فيخرج الجهد مضاعف .
واذا كانت الدائرة Tripler Voltage فالجهد ينجمع في ثلاث مكثفات و يخرج بمقدار ثلاث مرات قيمة الدخل . وهكذا

[osama matar]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

الجهد لن ينجمع على مكثف واحد . اذا كانت الدائرة Voltage Doubler فانه ينجمع على مكثفين و كانهما موصولين على التوالي فيخرج الجهد مضاعف .
واذا كانت الدائرة Tripler Voltage فالجهد ينجمع في ثلاث مكثفات و يخرج بمقدار ثلاث مرات قيمة الدخل . وهكذا

وكذلك الحال بالنسبة للثنائيات
مع أنك أخي أسترا اعتبرت موضوعها بلا مشاكل

[astra]

مشكور اخ حيدر ولكن محتاجة توضيح اكثر فقد قمت بعمل مرحلة واحدة كما بالشكل وقمت بقياس الجهد بين A و C كما هو بالدائرة ووجدته حوالى 720 فولت مستمر وقمت بقياسة مرة اخرى بين A و B فوجدته 730 فولت وهاتان النقطتان على المكثف C1 وحده اى انه لابد ان يتحمل المكثف هذا الجهد فلو قمت بتوصيلها بمرحلة ثانية سوف اقيس على المكثف المماثل له 1460 فولت وهو اعلى من استيعابه هذا ما اريد تفسيره

[حيدر علاج حسن]

طيب وكم كان الجهد على المكثف الثاني ..

[astra]

على المكثف الثانى 540 فولت
وبشمهندس اسامه طبعا نفس الحال بالنسبة للموحدات واكثر انه يوجد انواع لا تعمل مع الترددات العالية
ولكن المكثفات لها معى واقعة مؤلمة فقد أخطات مرة فى مكثف كيميائى ذو سعة كبيرة ووضعتة بفولت صغير جدا بالنسبة للفولت الواقع عليه وما هى الا لحظات وانفجر كالقنبلة ومن يومها وانا اعمل للمكثفات الف حساب هههههههههههههههههه

[osama matar]

المشاركة الأصلية كتبت بواسطة astra

على المكثف الثانى 540 فولت
وبشمهندس اسامه طبعا نفس الحال بالنسبة للموحدات واكثر انه يوجد انواع لا تعمل مع الترددات العالية
ولكن المكثفات لها معى واقعة مؤلمة فقد أخطات مرة فى مكثف كيميائى ذو سعة كبيرة ووضعتة بفولت صغير جدا بالنسبة للفولت الواقع عليه وما هى الا لحظات وانفجر كالقنبلة ومن يومها وانا اعمل للمكثفات الف حساب هههههههههههههههههه

حمداً لله على سلامتك
افتح بور سبلاي الكمبيوتر وشاهد مكقفات التنعيم 200V المتصلة على التوالي
وهي نفس النظرية

[astra]

مشكور اخ أسامة

مشكور اخ حيدر
