[Eng. Amateur]

عندى مسألتين عجزت انى أحلهم وخاصة الأولى
ياريت يا جماعة تساعدونى فيهم لأنى محتاجهم ضرورى

المسألة الأولى

Find the equation of the thevenin in R 8 ohm



المسألة الثانية

Find the power in R=8 using supperposition



وشاكر لكم حسن تعاونكم مقدما

[حيدر علاج حسن]

لا يجاد الحل لكلا الدائرتين لابد من تغيير المخططات .
ولنا لقاء غدا ان شاء الله تعالى مع النقاش و الحل .

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركاته

مهندسنا الغالى

طبق بما جاء فى هذا الملف ادناه وستجد الحل ان شاء الله تعالى وارجو الافاده

وشكرا حبيبى

اخيك ابوقشه

[حيدر علاج حسن]

يا اخي انا حليت السؤال الاول . هو بسيط لكنه مطول و تم اختصار المخطط 4 مرات . فما رايك ان نتناقش بالحل ؟ ام تريده كاملا ؟

[Eng. Amateur]

اقتباس المشاركة الأصلية كتبت بواسطة ابوقشه وعليكم السلام ورحمة الله تعالى وبركاته مهندسنا الغالى طبق بما جاء فى هذا الملف ادناه وستجد الحل ان شاء الله تعالى وارجو الافاده وشكرا حبيبى اخيك ابوقشه

جزاك الله كل خير أخى العزيز
سأطالع الملف ,احاول التطبيق
بارك الله فيك على الإهتمام والرد

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن لا يجاد الحل لكلا الدائرتين لابد من تغيير المخططات . ولنا لقاء غدا ان شاء الله تعالى مع النقاش و الحل .

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن يا اخي انا حليت السؤال الاول . هو بسيط لكنه مطول و تم اختصار المخطط 4 مرات . فما رايك ان نتناقش بالحل ؟ ام تريده كاملا ؟

جزاك الله خيرا أخى على الإهتمام
وما تراه أخى بشأن السؤال
وأعتقد أن النقاش أفضل

[حيدر علاج حسن]

ممتاز .

نبدأ النقاش اذا .

لاحظ المقاومتين 10 اوم على التوازي . يمكن تحويلهما الى مقاومة واحدة بقيمة 5 اوم .
ثم نحول الصدر و المقاومة اللذين بجوارها الى مصدر تيار 5 امبير و مقاومة 10 اوم .

اصبح عندنا مقاومتين 5 اوم و 10 اوم و مصدر تيار 5 امبير كلهم على التوازي .
نحول المقاومتين الى مقاومة واحدة . فتكون قيمتها 3.3 اوم .
نحول مصدر التيار و المقاومة مرة اخرى الى مصدر جهد 16.7 فولت و مقاومة 3.3 اوم .

هذه هي المرحلة الاولى من الحل .
هل عندك اعتراض ؟

[حيدر علاج حسن]

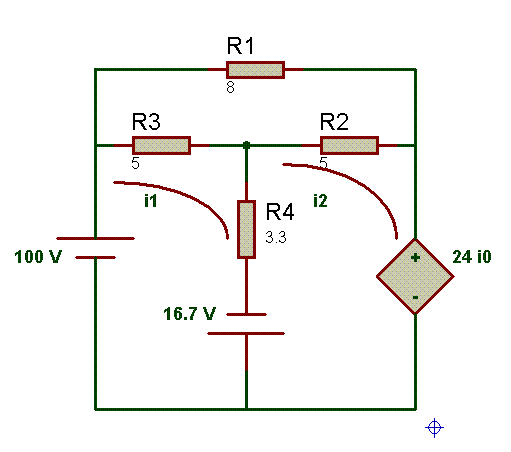

هكذا ستصبح الدائرة .

[حيدر علاج حسن]

الان لتطبيق نظرية ثفنن نرفع المقاومة 8 اوم .
و نحسب مقاومة ثفنن . فتكون المقاومات 5 , 5 , 3.3 على التوازي . ستصبح 1.42 اوم .
و لحساب جهد ثفنن نحتاج الى تطبيق نظرية ماكسويل على الحلقتين بعد رف المقاومة 8 اوم . نفرض التيار I1 للحلقة الاولى و I2 للحلقة الثانية كما موضح بالمخطط .
طبعا i0 هو نفسه I1 .و ستكون قيمته 4.63 A . اذن عرفنا قيمة المصدر المعتمد . و ستكون 111.12 V . ايضا قيمة I2 تم استخراجه من المعادلات الانية و قيمته ستكون -13.6 امبير . اصبح الان جهد ثفنن بسيط .
فقط نضرب التيار الاول i1 في المقاومة 5 اوم و التيار الثاني i2 بالمقاومة 5 اوم الثانية . و مجموع الجهدين على المقاومتين هو جهد ثفنن . وسيكون 44.85 فولت .
انتهى الحل
