كيف يمكنني قراءة بينانات الـ Relay أو المرحل

[محمدعلي]

السلام عليكم ورحمة الله وبركاته ،،،،

يا إخوان كيف يمكنني قراءة بينانات الـ Relay أو المرحل
فالمرحل عموماً توجد بيانات عليه مثل التالي




عندي رابط لملف فلاشي ولا أعرف كيف أجعله يظهر على هذه الصفحة

وشكراً

[ماجد عباس محمد]

اخى
السطر الأول
CRTDON هو اسم الشركة المنتجة
السطر الثانى
MCX240D5
هو رقم الوحدة و غالبا ما يعنى 240 فولت 5 أمبير لكن للتأكد من كافة خواصه يمكنك كتابة هذا الرقم فى http://www.alldatasheet.com
الطرفين 1،2 عليهما 240 فولت 5 أمبير وعلامة المتردد أى أن هذه أطراف التلامسات وتتحمل هذه القيم لكن لا تقول أنها مغلقة عادة أم مفتوحة
الأطراف 3،4 تعنى أنها لملف التحكم وتقبل من 3 الى 15 فولت مستمر

أما لو قرأت Data sheet له ستجد أنه يعمل باستخدام SCR وليس تلامسات ميكانيكية و معنى بعض الأحرف الأخرى التى تعنى أن التحكم متردد وليس مستمر الخ

[osama matar]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
السطر الأول
CRTDON هو اسم الشركة المنتجة
السطر الثانى
MCX240D5
هو رقم الوحدة و غالبا ما يعنى 240 فولت 5 أمبير لكن للتأكد من كافة خواصه يمكنك كتابة هذا الرقم فى http://www.alldatasheet.com
الطرفين 1،2 عليهما 240 فولت 5 أمبير وعلامة المتردد أى أن هذه أطراف التلامسات وتتحمل هذه القيم لكن لا تقول أنها مغلقة عادة أم مفتوحة
الأطراف 3،4 تعنى أنها لملف التحكم وتقبل من 3 الى 15 فولت مستمر

أما لو قرأت Data sheet له ستجد أنه يعمل باستخدام SCR وليس تلامسات ميكانيكية و معنى بعض الأحرف الأخرى التى تعنى أن التحكم متردد وليس مستمر الخ

بالفعل كما ذكر أخي ماجد
ويسمى ريليه صلب أحياناً Solid State Relay
وهذا الشكل يعطي فكرة عن تصميمه


وهو يستخدم في الصناعة بشكل واسع

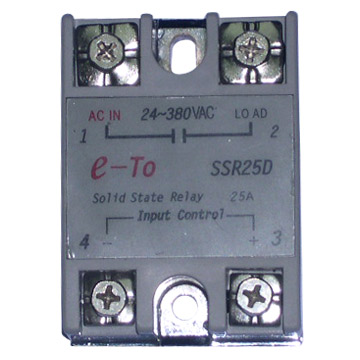

وهذا الشكل أكثر استخداماً
