محتاج مساعدة في دايرة leds رجاء

[ahmed920]

السلام عليكم ورحمة الله وبركاته
اخواني الاعزاء
محتاج طريقة حساب وتوصيل 35 leds على مسطرة تاخذ 220 فولت ac
و اخرى 100-120 leds ايضا 220 vac بدون ادوبتور

مع العلم اني املك مسطرة بها 30 leds تعمل على 220 vac وحاولت ان اصنعها مع الزيادة 5 led فلم تعطني الاضائه الصحيحه

ولكم فائق الاحترام والشكر
ولكل من قراء هذه المشاركه له جزيل الشكر

[ماجد عباس محمد]

اخى

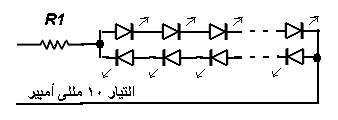

اجعلهم 36 و ضع كل نصف على التوالى كما بالرسم نصفهم سيكون 18

كل ليد عليه 1.5 إلى 1.8 فولت حسب اللون
18 × 1.5 = 27 فولت
الفولت على المقاومة = 220- 27 = 193 فولت
التيار لا يزيد عن 10 مللى أمبير فتكون المقاومة
193 ÷ 0.01 = 19.3 كيلو أوم طبعا نستخدم على الأقل 20 ك أوم
القدرة = 193 × 0.01 1.93 وات استخدم 3 وات

لو تكتفى بتيار 5 مللى وهو أكثر أمنا يكون
193 ÷ 0.005 = 38600 أوم أى يمكنك استخدام 39 ك أوم أو 44 ك أو 47 ك
القدرة = 193 × 0.005 = 0.965 أى 1 وات تكفى أو 2 وات

يمكنك الحساب بنفس الطريقة لباقى الوحدات

[ahmed920]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
اجعلهم 36 و ضع كل نصف على التوالى كما بالرسم نصفهم سيكون 18

كل ليد عليه 1.5 إلى 1.8 فولت حسب اللون
18 × 1.5 = 27 فولت
الفولت على المقاومة = 220- 27 = 193 فولت
التيار لا يزيد عن 10 مللى أمبير فتكون المقاومة
193 ÷ 0.01 = 19.3 كيلو أوم طبعا نستخدم على الأقل 20 ك أوم
القدرة = 193 × 0.01 1.93 وات استخدم 3 وات

لو تكتفى بتيار 5 مللى وهو أكثر أمنا يكون
193 ÷ 0.005 = 38600 أوم أى يمكنك استخدام 39 ك أوم أو 44 ك أو 47 ك
القدرة = 193 × 0.005 = 0.965 أى 1 وات تكفى أو 2 وات

يمكنك الحساب بنفس الطريقة لباقى الوحدات

خير الكلام ما قل ودل
وفيت في الشرح اخي الفاضل ماجد عباس

ولكن لي ملحوظة ان تفضلت لي

اليس الليد الازرق 5مم

تكون مواصفاته
3.2V-3.4V Typ, 3.8VMax
20mA

كما في الموقع

http://www.besthongkong.com/product_...&products_id=3

فهل يمكنني ان اعوض الارقام التي غي معادلاتك بالارقام الموجوده بالموقع السابق

ولكم جزيل الشكر

[ماجد عباس محمد]

الموقع المذكور أعطى تحذير على مضاد الفيروسات
على أى حال كما ذكرت كل LED له جهد حسب لونه و يمكنك التعويض بالقيم المطلوبة

[ahmed920]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الموقع المذكور أعطى تحذير على مضاد الفيروسات
على أى حال كما ذكرت كل LED له جهد حسب لونه و يمكنك التعويض بالقيم المطلوبة

الاخ الكريم



ماجد عباس محمد
بكل تواضع اقول لك



اللهم تقبل
اخي الكريم اوفيت في الشرح وكفيت
كفاك الله شر النفوس

الف شكر

[ماجد عباس محمد]

شكرا يا اخى الفاضل و بالمناسبة لا أقصد أن الموقع به فيروس ولكن بعض برامج المكافحة تتحفظ ضد بعض ملفات الدعاية و سلوكها رغم كونه آمن فى معظم الأحوال إلا انه يمكن استخدامه فى غير ذلك

[meroo0202]

اريد توصيل30 ليدا على بطارية السيارة مع العلم وصلت 24 على التوالى لم تضيء اللمبات برجاء الافادة

[حيدر علاج حسن]

يستحسن تحديد نوع الليد او جهده لكي يكون الجواب كاملا .
