اقتباس:
المشاركة الأصلية كتبت بواسطة osama matar
بسم الله الرحمن الرحيم
بالنسبة للمقاومات المكتوب عليها R=10R فهي مقاومات 10
بالنسبة للمكثفات لا توجد عليها قيم ولكن هذا لن يضر للأسباب التالية
1- هذه القيم تكون في الغالب بين 10 نانو إلى 100 نانو
2- في العادة هذه المكثفات موجودة للتخلص من الشوشرة ورفعها لن بضر(تجاوزاً)
3- هذه المكثفات لا تتغير سعتها ولها ظاهرة عطل واحدة فقط وهي القصر
المقاومات الشبكية في الغالب مقاومة مكررة ويمكن معرفة القيمة لو لم تكن مكتوبة عن طريق القياس وطبعاً لا يوجد تنظيم ثابت لهذه المقاومات ولكن بالقياس تصل للحل
عموماً خانة الرقم الثالثة على اليمين تمثل عدد الأصفار والقيمة بالأوم |
شكرا لك اخى الكريم على المشاركه فى هذا الموضوع
ولكن خليك معايا الاول فى الجزء الخاص بالمقاومات الشبكيه

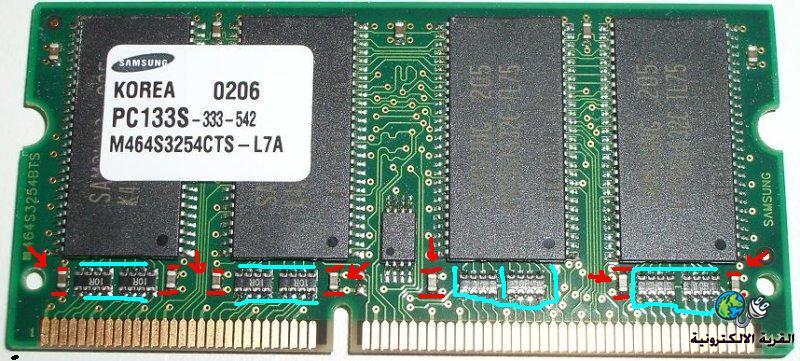

الصوره التى تم ادارجها قديمه جدا لكن هناك رامه بها
مثلاً مقاومه شبكيه قيمتها مكتوب عليها 220
هنا عندما يتم ضبط الافو على 200 اوم تعطى قراءه متفاوته بين 24 الى 25 وعند ضبط المدى الذى يلى 200 تعطى 24 او 25 وبها كسور
وهنا هناك نسبه تفاوت فى القيمه عن 22
ولكن هل هنا الرقم الاخير يعتبر هو عدد الاصفار يعنى صفر
فيمه المقاومه هنا
220 ام 22
مع العلم انى ذكرت قراءه الافو للمقاومه الشبكيه هذا بالنسبه لكل المقاومات التى تحمل نفس القيمه على البورده وتم القياس على البورده وليس خارجها واعطت نفس القياس
المكثفات والمقاومات السوداء التى تشبه المكثفات بعد الرد على هذا الموضوع لى سؤال فيهم
نتمنى المزيد يا احباب
ارجو المساعده فى القياس
ننتظر ردود من الاعضاء
