Door Alarm Fridge

محمدعلي · 11-01-2010, 04:24 AM

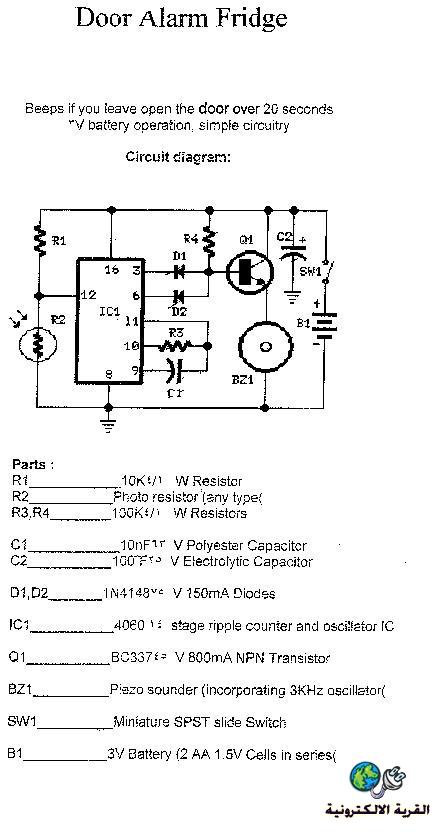

Door Alarm Fridge

دائرة تعطي صوت عند فتح باب الثلاجة لمدة أكثر من 20 ثانية وتعمل ببطارية 3 فولت

osama matar · 11-01-2010, 05:42 AM

بسم الله الرحمن الرحيم
تقصد أنها توضع في الثلاجة وإذا استمر فتح باب الثلجة لأكثر من 20 ثانية فإنها تصدر بيب لمدة 20 ثانية
أم انني لم أفهم

محمدعلي · 11-01-2010, 05:56 AM

Beeps if you leave open the door over 20 seconds
كلامك سليم 100%100
وشكراً لك يا مهندس أسامه على هذا التنبيه ، ولقد قمت بتعديل المشاركة

محمدعلي · 11-01-2010, 08:42 AM

رابط ملف فيديو لتنفيذ هذه الدائرة

http://www.4shared.com/file/19395820.../100_1105.html

وشكراً

محمدعلي · 12-01-2010, 04:16 AM

السلام عليكم ورحمة الله وبركاته ،،،
يا مهندس زهراوي الدائرة شغالة 100% ولقد أصدرت صوت بعد مضي 20 ثانية ويمكنك مشاهدة ملف الفيديو للتأكد من ذلك
وبالنسبة لمكونات الدائرة فهي مكتوبة في الأعلى .
وشكراً لك ولمتابعتك معي أخي زهراوي

ZAHIRAWY · 12-01-2010, 10:11 AM

شكرا لك اخى لكن انا نزلت الفيديو لكن بدون صوت وبعدين المكونات غير واضحة فى الصورة ممكن بعد اذن حضرتك تكتبها بالتفصيل معلشى هاتعبك معايا

محمدعلي · 13-01-2010, 06:10 AM

السلام عليكم ورحمة الله وبركاته ،،،

على عيني وعلى راسي
بالنسبة للصوت فهل شاهدة الفيديو كاملاً ،،، شاهد الفيديو كاملاً ستجد أن الصوت يظهر بعد فترة من بدء المقطع ،،، وهناك أشخاص آخرين شاهدوا الفيلم وسمعوا الصوت ،،،

Parts
R1: 10K Resistors
وهي بهذا الشكل تقريباً

R2: Photo Resistor, Any Type
مقاومة ضوئية وهي بهذا الشكل

R3, R4: 100K resistors
وهي بهذا الشكل تقريباً

C1: 10Nf V Polyester Capacitor
وهذه صورة لمجموعة منها

C2: 100F V Electrolytic Capacitor
وهو بهذا الشكل

D1, D2: 1N4148 75V 150mA Diodes
وهو بهذا الشكل

IC1: 4060 Stage Tipple Counter and oscillator IC
وهو بهذا الشكل

Q1: BC337 V 800mA NPN Transistor
وهو بهذا الشكل

BZ1: Piezo sounder (Incarcerating 3 KHz Oscillator
وهو بهذا الشكل

SW1: Miniature SPST Slide Switch
وهو بهذا الشكل تقريباً

B1: 3V Battery (2 AA 1.5 Cells In series
وهي بهذا الشكل

وشكراً
