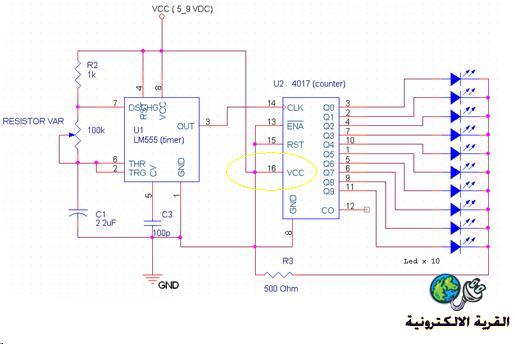

فحص هذه الدائرة كونها صحيحة من عدمة

[microc]

مرفوعة على هذا الرابط
http://www.mediafire.com/?5gmy2amgmqy

وايضا بالنسبة للمتكاملة 4017
وجدتها على برنامج البروتس ولكن لايوجد الرجل رقم 16 في البرنامج
لماااااااااااااذاااااا
ما الحل

كنت اريد ان اطبقها لوحدي ولكن سبحان الله المتكاملة ناقصة

[osama matar]

مع أنه ليس لدي برنامج بروتس
ولكن أظن أنها متصلة تلقائي بالموجب

بالعادة دوائر البروتس مجربة

[geniusse01]

المشاركة الأصلية كتبت بواسطة microc

مرفوعة على هذا الرابط
http://www.mediafire.com/?5gmy2amgmqy

وايضا بالنسبة للمتكاملة 4017
وجدتها على برنامج البروتس ولكن لايوجد الرجل رقم 16 في البرنامج
لماااااااااااااذاااااا
ما الحل

كنت اريد ان اطبقها لوحدي ولكن سبحان الله المتكاملة ناقصة

السلام عليكم

كما قال اخونا ومشرفنا الغالي ...ان الطرف لم يوصل لان التغية تعتبر موصله ضمنيا وهي الطرف الموجب والطرف الارضي..لذلك لا تجده في الدارة النظرية..ولكن عند التطبيق العملي يجب وصلها ...ربنا يوفقك..

واخر دعوانا ان الحمدلله رب العالمين ... وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم...

[microc]

ماحد رد علي هذل هذه الدائرة صحيحة ؟!؟!؟

وحتى الرجل الثامنة غير موجودة في برنامج البروتس وهي مهمه ؟!؟!

ان الطرف لم يوصل لان التغية تعتبر موصله ضمنيا وهي الطرف الموجب والطرف الارضي.

كيف يعني هي الطرف الموجب والطرف الارضي عمرها ما تاتي
؟!؟!؟

[osama matar]

المشاركة الأصلية كتبت بواسطة microc

ماحد رد علي هذل هذه الدائرة صحيحة ؟!؟!؟
وحتى الرجل الثامنة غير موجودة في برنامج البروتس وهي مهمه ؟!؟!
كيف يعني هي الطرف الموجب والطرف الارضي عمرها ما تاتي
؟!؟!؟

الدائرة صحيحة
16 موجب و 8 أرضي
البرنامج إعتبرهم موصولين ضمناً
نفذها

وأعدك لو نفذتها ولم تنفع أن أقوم بتنفيذها وأكتشف إن كان هنالك خلل بشرط أن ترد على أسئلتي عند الفحص

[microc]

انا نفذت الدائرة على برنامج البروتس ولم تعمل ؟!؟!
سارسمها مره اخرى وارفعها على رابط مجاني
ولكن يجب ان يكون عندك برنامج البروتس حتى تشاهدها

[microc]

لقت انتهيت من الرسم وما اشتغلت اتمنى من يقرا الموضوع ان يكتشف اين الخطا
يمكن في اخيار العناصر
او في التوصيل
واكيد من التوصيل

http://center.jeddahbikers.com/download.php?id=13144

او هذا الرابط

http://center.jeddahbikers.com/download.php?id=13144

[ماجد عباس محمد]

اخى
انا لم اضطلع على الدائرة التى نفذتها لأن ليس لدى بروتس لكن من الشكل المرسوم فى أول مشاركة فالطرف رقم 16 وهو VCC للمتكاملة CD4017 متصل بالأرضى رقم 8 وهذا يضع قصر على التغذية الكهربية
لم يعطى البرنامج رسالة خطأ بهذا الخصوص لأنك لم تضع مصدر تغذية مثل بطارية تحدد بها قيم VCC و GND
