السلام عليكم ورحمه الله
بصراحه وضعت هذا الاستفسار لعدم مقدرتي لتفسير ما ظهر لي من نتائج اثناء التجربه العمليه واختلافه الكبير عن النظريه والsimulations
اولا كانت تجربتي هي جزء من مشروع اعمل عليه
في هذا الجزء اطررت لاستخدام الثايرستور thyristor SCR
وقمت باختيار bt151 لتوفره في السوق
وsignal generator يعمل على 50HZ 10V
واظهار الخج على oscilloscope
كانت الدائره عباره ن تجربه اوليه لاختبار طريقه عمل الثايرستور ومدى تطابف الكلام النظري للواقع
لكن عند تركيب نفس الدائره حصلت على نتائج لم اقدر على تفسيرها

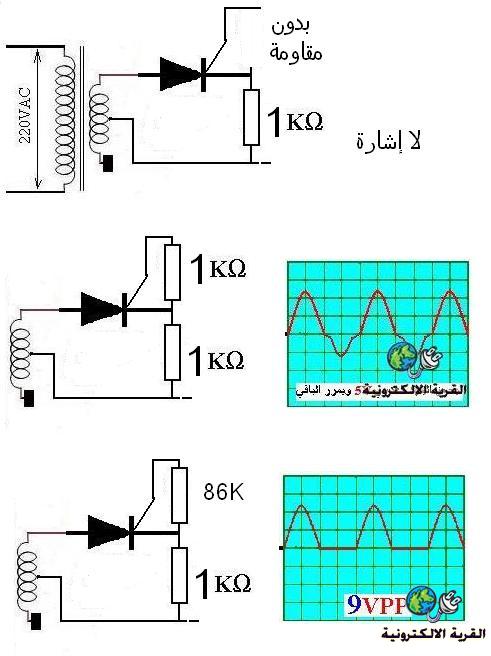

والصوره التاليه توضح
[IMG]http://img102.***********/2010/01/13/343302887.jpg[/IMG]
Vag هو فرق الجهد بين القاعده والكاثود
ملاحظه انا اعرف انه افضل طريقه لتشغيل الثايريستور هو عن طريق نبضات عند بداية الموجه ولكن هذه النتيجه تضعني على واقع خطير
ماذا لو حدث خطأ واتت نبضه في غير محلها
طبعا دمار شامل
ومتأسف على الاطاله
