اكيد كلكم تسمعون عن تقنية الاشعة تحت الحمراء (infrared, infrarouge)
وفي بعض الحالات نستعملها نحن المهندسون في مشاريعنا
شأشرح لكم كيف تتعاملون معها ومع المرسل
اكيد عندما تذهبون لشرائها تجدون الكثي من الانواع و اهم السركات المنتجة هي
VISHAY, SHARP, PANASONIC
المشكلة الاكبيرة انه في بعض الحالات لا تعرفون مدى ترددها
اتيت لكم بمرسل للاأشعة من صنعي و هو يعمل على جميع الامستقبلات
لذا سنحتاج الى
و انا اخترت هذا المستقبل لانه الأشهر و هو من نوع vishay tsop1738

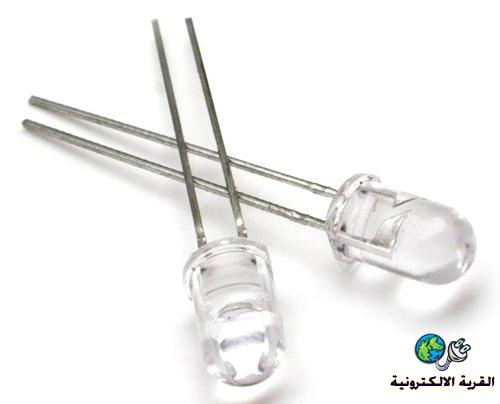

ir leds

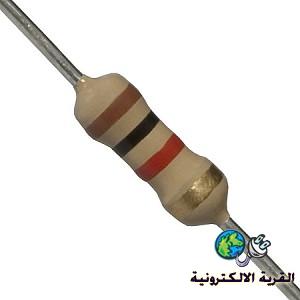

مقاومة 1k

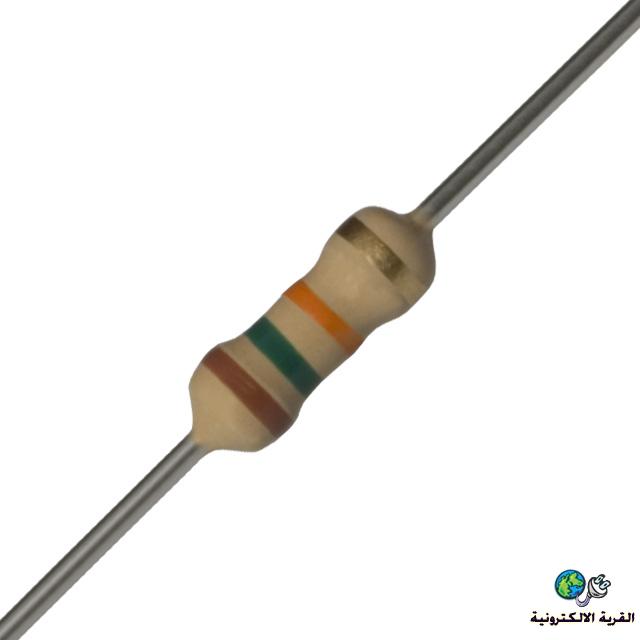

مقاومة 15k

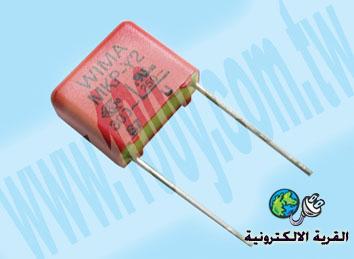

0.01uf

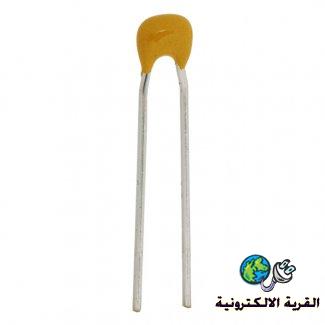

100nf
و اهم قطعة هي المقاومة التغيرة 10k
و هي لتغير التردد من 32khz الى 40khz

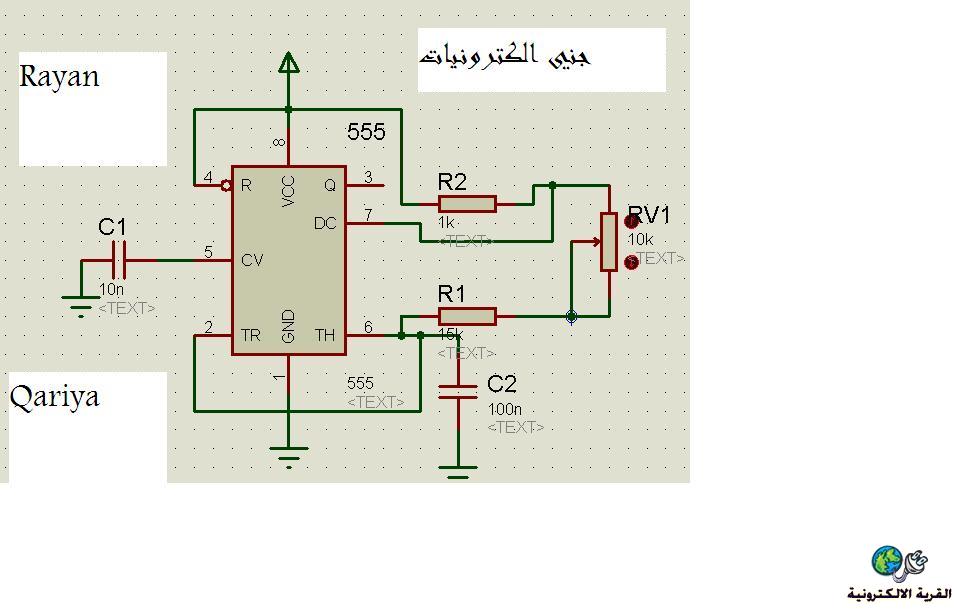

و هذا هو الscematic
و هذا هو ملف بروتس
http://www.zshare.net/download/711925111244e04e/
بالااهي النا تعبت على هذا الموضوع
كل الحقوق محفوضة لمنتدى القرية
حل لجميع مشاكل مستقبلات الاشعة تحت الحمراء
