ممكن تعديل على هذه الدائرة

[highamp]

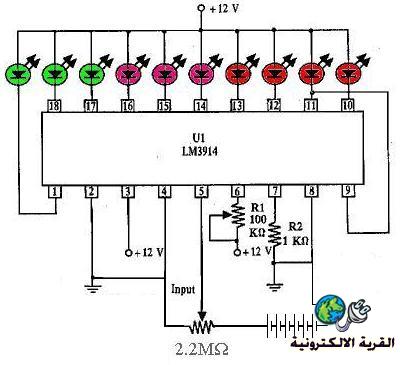

لقد اخذت هذه الدائرة من الداتا شيت صفحة عشرة للدائرة المتكاملة lm3914
لقياسة مستوى شحن بطارية ( السيارة )
ورسمتها عى برنامج البروتس ولكن للاسف لم تعمل
رفعتها على هذا الرابط
http://center.jeddahbikers.com/download.php?id=26686

اليدات اشتغلت ولكن ضعيفة جدا جدا
هذه الدائرة المتكالمة منذ فتره طويلة وانا احاول فيها ولكن لا اعرف اين العله
رسمتها على البرنامج وطبقتها عمليا ومانفعت
لذلك اريد مساعدتكم بالتعديل رجاء او رسمها من جديد على برنامج البروتس
وشكرا لكم

[osama matar]

هنا دائرة سبق ونفذتها منذ زمن وهي تعمل 24 ساعة يومياً حتى اليوم
http://www.qariya.com/vb/showthread.php?t=37572

وهذا ملف بروتس ولكنه يختلف عن التصميم السابق
تحميل الملف من هنا

http://up4.m5zn.com/download-2010-1-18-01-3i41equww.rar

[highamp]

الدائرة التي وضعتها للتحكم في مضخة الماء
وانا اريدها ان تفحص بطارية السيارة

ورايت هذه الدائرة في الداتا شيت سابقا
؟!!؟!؟
وشكرا

[osama matar]

المشاركة الأصلية كتبت بواسطة highamp

الدائرة التي وضعتها للتحكم في مضخة الماء
وانا اريدها ان تفحص بطارية السيارة
ورايت هذه الدائرة في الداتا شيت سابقا
؟!!؟!؟
وشكرا

نفس الشيء ضع البطارية مكان دائرة التحكم
وغير في المقاومتين المتغيرتين حتى تحصل على النتيجة المرغوبة

[highamp]

اخي / المهندس اسامة بارك الله فيك وشكرا لاهتمامك

حملت الملف المرفق وفتحتها على البروتس

ولكن ماهو الذي في البرنامج من الاعلى باللون الازرق ( اثنين )
معلش انا جديد في هذا البرنامج

لقد مسحته ووضعت مكانه بطارية ولكن ما اشتغل

ممكن لو تكرمت ترفعلي الملف على برنامج بروتس وواصل فيه بطارية 12 فولت
بحيث انظر الى البرنامج واصمم الدائرة على ذلك
وايضا لا ارى في الدائرة في ( البروتس ) مقاومات متغيرة ؟؟!!
واذا صممت مثل تلك الدوائر من دون المقاومات المتغير لن انجح
ولكن الحال في البرنامج غييييييير


لان هذه الدائرة الي رفعتلي اياها على بروتس للصوت


الرجاء التعديل للضرورة

[osama matar]

هي ليست عن الصوت
ولكن جعلت الإشارة كافية لتشغيل جميع الليدات
عموماً أنا ما زلت مستجد في البروتس
ولك هذا الملف
تحميل الملف من هنا

غير في المقاومات R V1 و R3 وR1
حتى تضبط الجهد حسب حاجتك

[highamp]

جزاك الله خيرا اخونا اسامة جميل جدا
واجمل شيء المقاومة المتغيرة في برنامج البروتس
كيف اصل اليها من خلال البرنامج ؟!؟! لمثلها بالضبط بقيم مختلفة ( لمشاريع اخرى )
حتى انني لم استطيع ان اغير قيمتها لما ضغطت عليها دبل كليك

وسؤال اخر
هل نحن بحاجة الى دائرة لفحص البطارية بالفعل ؟!؟
اذا كان مبدأ الدائرة اصلا مبني على زيادة الفولت ونقصانة
وآخر قال لي لا تستطيع ان تفحص بطارية السيارة بالفولتميتر
وقالو بان لازم يكون هناك اختبار حمل حتى تفحص البطارية كما بالجهاز المرفق صورته


هل مبدا دائرة 3914 ودوائر فحص البطاريات
نفس مبدا عمل الصورة المرفقة

هذا سؤال مش فاهمه اطلاقا
واذا كان مبدا فحص البطارية على الفولت
اذا استطيع ان افحصها على الفولتميتر
اشاهدها اذا وصلت 13 او 13.5 اذا مليانه
مارايك

[osama matar]

بسم الله

المشاركة الأصلية كتبت بواسطة highamp

جزاك الله خيرا اخونا اسامة جميل جدا
واجمل شيء المقاومة المتغيرة في برنامج البروتس
كيف اصل اليها من خلال البرنامج ؟!؟! لمثلها بالضبط بقيم مختلفة ( لمشاريع اخرى )
حتى انني لم استطيع ان اغير قيمتها لما ضغطت عليها دبل كليك

وسؤال اخر
هل نحن بحاجة الى دائرة لفحص البطارية بالفعل ؟!؟
اذا كان مبدأ الدائرة اصلا مبني على زيادة الفولت ونقصانة
وآخر قال لي لا تستطيع ان تفحص بطارية السيارة بالفولتميتر
وقالو بان لازم يكون هناك اختبار حمل حتى تفحص البطارية كما بالجهاز المرفق صورته


هل مبدا دائرة 3914 ودوائر فحص البطاريات
نفس مبدا عمل الصورة المرفقة

هذا سؤال مش فاهمه اطلاقا
واذا كان مبدا فحص البطارية على الفولت
اذا استطيع ان افحصها على الفولتميتر
اشاهدها اذا وصلت 13 او 13.5 اذا مليانه
مارايك

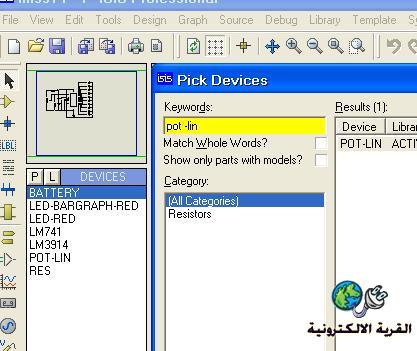

بالنسبة للمقاومة المتغيرة وغيرها من القطع
يمكنك كتابة اسمها في سطر الكلمات المفتاحية
