أرجوا من إخواني شرح هذه الدائرة الصغيرة بأسرع وقت

[دايود ومتسعة]

السلام عليكم ورحمة الله وبركاته

أخواني وأخواتي في هذا الجمع المبارك
تحية طيبة

أرجوا من اصحاب الخبرة شرح الدائرة الكهربائية الصغيرة ادناه وياحبذا لو كان الشرح بشكل تفصيلي ..
مثلا ماهو الهدف من الدائرة وكيف يعمل ال op-amplifier وماهو عمل المتسعات والمقاومات الموجودة في الدائرة .. وهل ستصادفني مشاكل لو قمت بربط هذه الدائرة عمليا ..
وشكرا
الدائرة الكهربائية هي

[ابوقشه]

السلام عليكم رحمة الله تعالى وبركاته

اخى الكريم هذه الدائرة على مااعتقد انها دائرة تلى توك لغرفة مكتب وغرفه ثانيه وهى تتكون من عدد 2 مكبر تشغيلى مكبرقدره صوتيهTDA2009 وا LM381 مكبر ابتدائى للصوت وعدد 2 سماعه 4 اوم 5 وات وهذه المكونات سهله وبسيطه يمكن تنفيذها بنفسك ولايوجد بها اى صعوبه وشكرا حبيبى

[سعيد قادر]

اخ مازن ممكن ترفع الصورة مرة اخرى فلا يضهر عندى سوى نصف الصورة

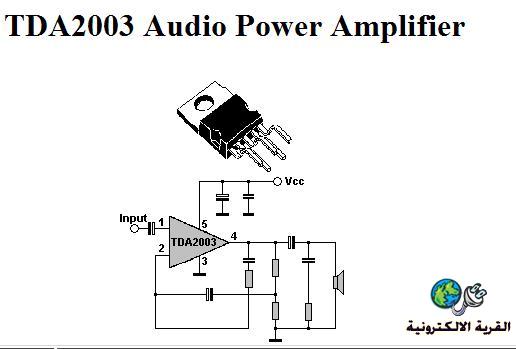

اخى الدائرة الاولى هية امبرى فاير (مكبر صوت ) الايسى المستعمل هو (TDA2003) وقدرة هذا الدائرة هية (10 واط ) ويستخدم بكثرة فى مسجل السيارات



حمل الداتاشيت من هنا فيها كل المعلومات عن الانتكريد المستعمل (TDA2003

http://www.st.com/stonline/books/pdf/docs/1449.pdf

الانتكريد الثانى هو مكبر تمهيدى يربط خرجه الى الامبرفاير عبر المقاومة المتغيرة كما هو موضح فى الصورة اما المكبر الذى ربط على دخل المكبر التمهيدى يعمل عمل مايكروفون وعلى فكرة غير عملية يستحسن ربط مايكروفون

شرحت لك نصف الصورة المضهورة عندى

[osama matar]

بسم الله الرحمن الرحيم
بعد توضيح الإخوة الأفاضل لم يبقى لي الكثير ... بارك الله فيهم
أخي دايود ومتسعة
على ما يبدو أن دائرتك ملفقة
يعني المكبر الأولي LM381 هو مكبر ثنائي فما هي الجدوى من استخدامه
مكبر الخرج قدرة عالية فما الجدوى من استخدامه في دائرة بسيطة كهذه
وما أظنه أن المخطط الأصلي يعتد على LM381 فقط للمرحلتين
أما الشرح فيمكن من خلال تتبع أحد السماعات ولنفترض أن السويتشات لأعلى كما هي
فالسماعة اليمنى هي اللاقط والذي تصل إشارته بالأسلاك لمدخل المكبر المتقدم LM381 عن طريق مكثف العزل c1 أما المكثف أسفل منه مكتوب عليه f c0 فهو لكتم الشوشرة ثم تمر الإشارة عبر المقاومة R1
المكثف 15uF على الرجل 2 فهو لمنع أي إشارة من الدخول لأنه غير مستخدم
المقاومات R2/R3 لتحديد جهد التغذية الخلفية حتى لا يصل المكبير لحالة التشبع ويشوه الإشارة
والمكثف c5 نفس عمل المكثف c1 عزل dc
المقاومة المتغيرة لتحديد حجم الصوت
المكثفات c8/c4 لتنعيم جهد DC

[دايود ومتسعة]

حيا الله الاخ ابو قشة
وحيا الله الاخ سعيد قادر وبارك الله فيك على جهدك المميز والداتا شيت الذي افادني كثيرا ..

وحيا الله الاخ المشرف اسامة جعل الله عملك في ميزان حسناتك ..
فهمت الدائرة وبقي عندي سؤال بالنسبة الى المكثفات c5 و c9 ماذا تعني بعزل ال dc لماذا نقوم بعزل الdc اصلا وماذا سيحصل لو قمنا برفع هذه المكثفات؟؟


وبالنسبة للاخ سعيد قادر مع اني فهمت الدائرة ولله الحمد ولكني سأقوم برفع الصورة لك مرة اخرى كما طلبت

[سعيد قادر]

اخى العزيز

المكثفتان على الخرجين ولانستطيع حذفهما لماذا ؟؟؟

يكون التردد الخارج من الانتكريد سواء كان من (الامبرفاير او المكبر التمهيدى )يكون التردد مع فولتية المصدر يكونان مع بعض على خرج الانتكريد وعند طرف المكثف يتوقف الفولتية لايستطيع العبور من المكثف اما التردد يستطيع عبور من المكثف فنحصل على الخرج على التردد فقط هذا هو دور المكثفتين

[سعيد قادر]

اخى دايود ومتسعة الاخ الفاضل اسامة على حق بعضها مضللة فلا داعى الى السويش فى كلا الجانبين

اتمنا لك التوفيق

[ابوقشه]

شكرا لمهندسنا الغالى / سعيد قادر على هذا التوضيح بمعنى ان المكثف لايمرر التيار المستمر بل يمرر التيارات المتغيره ذات الترددات العاليه ولذلك سمى بمكثف العزل وهذه المكثفات تستخدم فى الربط مابين مرحله والتى يليها وغالبا تكون ذو سعات صغيره على حسب ممانعة الدخل للمرحله والتى يليها ولايجوز زيادة هذه المتسعات على الحدود المسموح بها فى مراحل الربط وشكرا احبائى جميعا
