[خليل النجم]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته :
الاخوة الكرام ارجو من من يعرف عن المؤقتات الزمنية ان يشرح لي عن كيفية تعيير المؤقت الزمني مثلا مؤقت 24 ساعة كيف اجعله يعمل 4ساعات ويتوقف 4 ساعات على مدار ال24 ساعة وهكذا مع صور ان وجدت
وشكرا لكم

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركاته

اخى الحبيب خليل النجم يبدو انك تملك شبكة واير لس وترغب فى عمل RESTART كل اربعة ساعات على مدار 24 ساعه للاكساسات معك حق فى هذا الموضوع يجب عمل RESTART لهذه الاجهزه وذلك بسب زخم البيانات على الاكسس بوينت ( ام انا فهمت خطا ) على كل هناك من اجدر منى فى هذا المجال وهو الدكتور ابو احمد ( s.sultan ) فى قسم اجهزة الانتاج الزراعى والحيوانى وقد عرضت عليه هذه الفكره سابقا وقد وافانى بالمخطط وهو موجود بالقسم ولكن ناقص بعض الشىء وارجو الدخول على هذا الرابط ادناه وشكرا حبيبى

http://www.qariya.com/vb/showthread.php?t=47964&page=4

[حيدر علاج حسن]

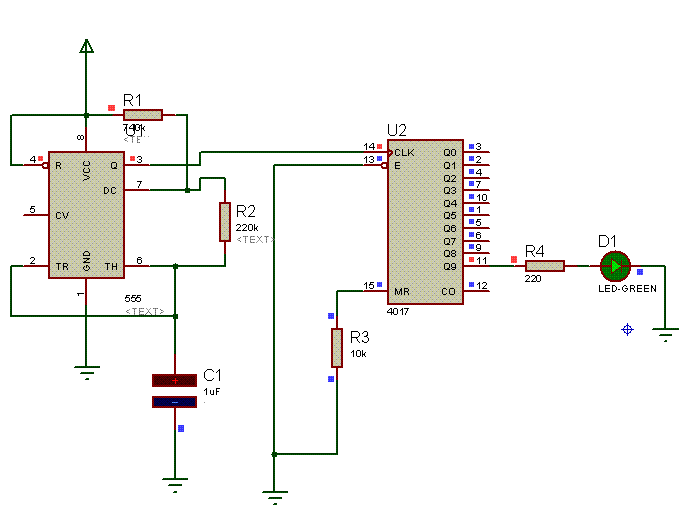

هذه الدائرة صممتها لتشغيل جرس مدرسة يرن اوتوماتيكيا .

يمكنك التحكم في زمن الاشتغال و الانطفاء بطريقتين .
الاولى من تغيير تردد النبضات من المتكاملة 555 بتغيير المكثف او المقاومة .
و الثانية من اختيار الخرج . حيث ان الدائرة فيها 10 مخارج لك ان تختار ما تشاء منهم .

اذا كان عندك برنامج بروتوس , ارفع لك الملف لترى عملية التشغيل كما هي واضحة في الصورة .

[خليل النجم]

السلام عليكم ورحمة الله وبر كاته :
شكرا لك اخي ابو قشة واخي حيدر على الاهتمام والرد الجميل , بالنسبة للسؤال عن ا لمؤقت فانه ليس عندي شبكة واير لس كما توقعت ولكن عندي لوحة خاصة بمحرك غطاس (مضخة ) بها مؤقت زمني أريد توليفه بحيث يعمل 4 ساعات ويتوقف 4 ساعات على مدار ال24 ساعة وبشكل دائم اللوحة ان نفذته حسب مخطط ولكن هذه اول مرة اتعامل مع هذا النوع من المؤقتات .
أرجو المساعدة وشكرا

[حيدر علاج حسن]

اذا كنت تقصد المؤقت المستخدم في بورد السيطرة . فهذا النوع لا يمكنه القيام بهذا العمل . لانه مصمم ان يعمل لفترة واحدة يتم اختيارها ثم يتوقف عن العمل . و هو يستخدم هنا لتشغيل الغاطس فترة قصيرة على مرحلة ستار و بعد انقضاء الفترة (و هي عدة ثواني ) يتحول الى توصيل الدلتا .

[خليل النجم]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اذا كنت تقصد المؤقت المستخدم في بورد السيطرة . فهذا النوع لا يمكنه القيام بهذا العمل . لانه مصمم ان يعمل لفترة واحدة يتم اختيارها ثم يتوقف عن العمل . و هو يستخدم هنا لتشغيل الغاطس فترة قصيرة على مرحلة ستار و بعد انقضاء الفترة (و هي عدة ثواني ) يتحول الى توصيل الدلتا .

نعم اخي اقصد المؤقت المستخدم في بورد السيطرة ولكن ليس الذي ذكرته فهذا النوع اعرفه وقد نفذت مثل هكذا لوحة اقلاعين نجمي -مثلثي ولكنني اريد التحكم بعمل الغاطس على مدار ال24 ساعة مدى الحياة هل هناك تايمر يقوم بهذا العمل
ارجو الافادة عنه وعن البدائل ان لم يوجد هذا التايمر في عالم التحكم الصناعي
وشكرا لك اخي حيدر على الاهتمام

[حيدر علاج حسن]

اذا كنت تقصد و جود تايمر جاهز في الاسواق و بهذه المواصفات فلا اعتقد انك ستجده . و ان وجدته لربما لم يعمل ضمن هذه الفترات التي تريدها .

اما تصميم مؤقت بهذه المواصفات فهو بسيط جدا و المتكاملات موجودة و اسعارها بخسه . يمكنك عرض المخطط على اي ورشة الكترونيات تنفذها لك .

[خليل النجم]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اذا كنت تقصد و جود تايمر جاهز في الاسواق و بهذه المواصفات فلا اعتقد انك ستجده . و ان وجدته لربما لم يعمل ضمن هذه الفترات التي تريدها . اما تصميم مؤقت بهذه المواصفات فهو بسيط جدا و المتكاملات موجودة و اسعارها بخسه . يمكنك عرض المخطط على اي ورشة الكترونيات تنفذها لك .

السلام عليكم اخي حيدر :
شكرا لك مجددا على اهتمامك ومساعدتك لي لقد وجدت ما اريد تماما وجدت مؤقت معياري يقوم بعمل المطلوب , لا اعرف كيف ارفع صورته للمنتدى كنت شوفتك اياه لكن هو عبارة عن مؤقت يعمل محركه عند وصول التيار الكهربائي اليه وعلى واجهته الامامية مدرج ارقام من 1 حتى 24 ويحيط هذا المدرج نتوئات بلاستيكية عددها 48 كل واحد يمثل عمل نصف ساعةعند رفع 8نتوئات للاعلى يعني عمل 4 ساعات وترك ال8 نتوئات اللتي تليها على حالها يعني توقف عن العمل 4 ساعات وهكذا , طبعا له تماس NC واخر NO للتحكم .
