اخى طالب العلم
الدائرة تعمل كما قال الإخوة الأفاضل لكن لاحظ أن
فى هذه البرامج أطراف التغذية VCC,VEE,VDD,VSS,GND وغيرها لا ترسم على الشاشة ولكن هذا لا يعنى أنها غير موجودة

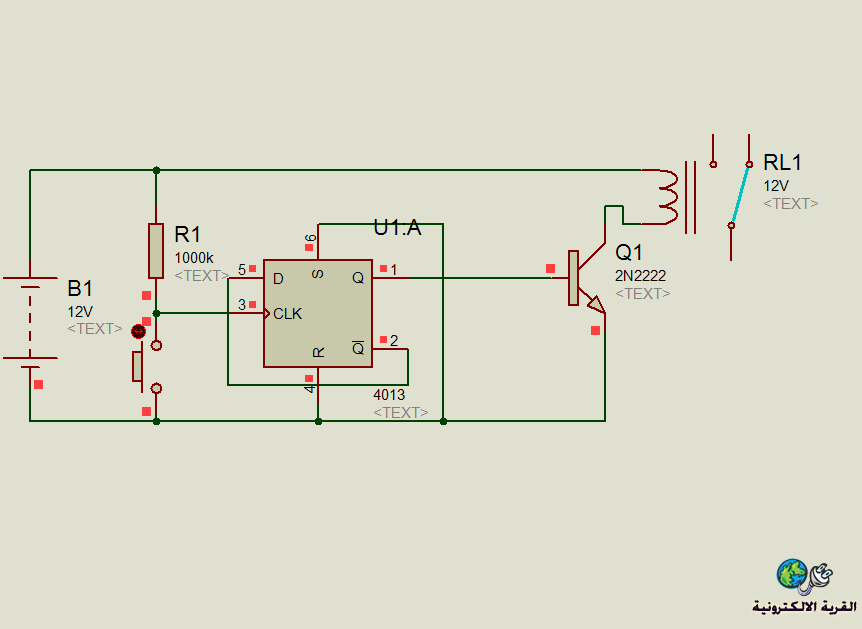

لا أعلم عن كروكودايل ولكن فى بروتس يجب أن تنقر مزدوج على المتكاملة 4013 فتفتح لك نافذة بها VDD,Vss و خانه مقابلها لتعريف البرنامج بأى NET يجب أن يوصل كلاهما و اختار للقيمة VDD موجب البطارية +12 فولت
وللقيمة VSS الارضى أى سالب البطارية
ملحوظة أن هناك سهو بسيط بالشرح فى الرابط أن 4013 هى D type وليست JK كما بالرابط
