74165

[alaa Mohammed]

لدى اسى رقمها (74165) كل وظيفتها تاخد 8 دخل و تخرج ا خرج عبارة عن pulses
انا عايزه اخد الخرج على اسى بيك ازاى اعرف افرق بين ال inputs

[فهد المنصور]

تفضل

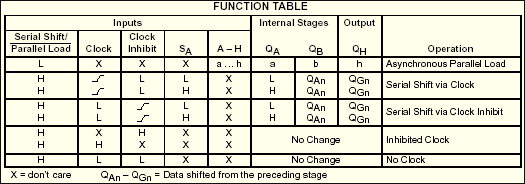

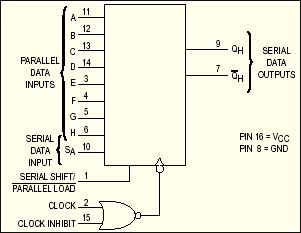

هنا جدول التشغيل

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة alaa Mohammed

لدى اسى رقمها (74165) كل وظيفتها تاخد 8 دخل و تخرج ا خرج عبارة عن pulses
انا عايزه اخد الخرج على اسى بيك ازاى اعرف افرق بين ال inputs

لتمييز الدخول فبعد معرفة جدول التشغيل تلاحظى أن عملها أن مباشرة بعد التحميل Parallel الخرج هو QH وعند الإزاحة ينتقل من QG إلى QH و نبضة الإزاحة يجب أن تخرج من البيك

الآن لتمييز الدخول فإن أول قراءة بعد التحميل Parallel هى QH ثم بعد نبضة إزاحة سيقرأ البيك ما كان على الطرف QG ثم بعد نبضة إزاحة سيقرأ QF و هكذا حتى السابعة سيقرأ QA و بعدها سيقرأ ما كان على الطرف SA
لذا يجب أن يحتوى البرنامج على عداد يعد هذه السبعة نبضات ثم يبدأ من جديد

[alaa Mohammed]

أولا شكرا على الرد
ثانيا يعنى لو عايزة اخد الخرج على بيك مثلا
لابد من الاهتمام بالزمن ؟
if ( E== 1 )
{
portb=1;
}
ده يبقى ازاى ؟
لو خرج 74165 مثلا على بورت A pin 3
ولو كنت عايزه كل دخل بمهمة
???
كيف يتم عمل هذا كود؟

[ماجد عباس محمد]

اختى
سيكون من الصعب جدا الإهتمام بالزمن و ضبط الميكرو للقراءة فى الأوقات المطلوبة
الحل أن تخصصى طرفين أخريين وليكن مثلا A.4 لعمل Clock و يتصل بالطرف 2
الثانى وليكن مثلا A.5 لعمل Parallel Load و يتصل بالطرف 1
البرنامج يبدأ العداد بوضع 7 فيه ووضع الطرف A.5=1 ثم يصدر أمر للطرف 1 أن ينزل الى صفر والعودة ثم يقرأ أول بيان و بنفذ المطلوب منه حسب كونه 1 أو صفر فى Subrotine ثم يعود لينقص العداد و يصدر Clock على A.4 و يقرأ الخ لحين تصفير العداد عندها يعود للأول لعمل Parallel Load

[robota]

تفضلى هنا شرح مفصل باستخدام البيك PIC والكود بالميكروسى
http://www.qariya.com/vb/showthread.php?t=58658

[alaa Mohammed]

thank you very much
الف شكر على ردودكم واهتمامكم
