ما هو السلك المستخدم فى التوصيل

[justnick]

السلام عليكم ورحمة الله
تحية طيبة وبعد
ما هو اسم السلك المستخدم فى التوصيل من نقطة الى اخرى على اللوحة الالكترونية stripboard و ما هو نوع السلك المستخدم فى تغذية اللوحة الالكترونية
انا استخدمت سلك كهربائى عادى (اللى بنستخدمه فى توصيل الاجهزة بال220 فولت)
لتغذية الدائرة
وكذلك فى دخل وخرج السماعات (المشروع مضخم صوت بسيط )
ولكن الصوت به وش كبير وعند فصل الكهرباء ياخذ مدة حوالى ثنيتين او ثلاث ثوانى حتى يختفى الصوت
المتكاملة المستخدمة TDA2009a التغذية 24 فولت بمحول متردد 18 فولت بيعدى على قنطرة وبعدين مكثف تنعيم 4700 ميكروفراد 50 فولت
ارجو الافادة ولكم التحية

[فهد المنصور]

الاسلاك المستخدمة في مشاريع هي اسلاك مشابهه لاسلاك التلفون التقليدية بشرط أن تكون " مصمته Solid Wire " وليست شعيرات لكي يسهل عليك غرسها على اللوحة ..

بخصوص التشويش ..

لا أظن ان هناك علاقة بين نوعية الاسلاك وظهور التشويش اذا كانت التوصيلات جيدة ..

في الغالب جودة وحدة التغذية هي المعامل الاكثر تأثيراً في صفاء الصوت .. ومن خلال شرحك ربما أنك تستخدم دائرة توحيد مع مكثف لكن دون تنظيم جيد للجهد ..

هل يمكن رسم الدائرة التى قمت بأنشاءها ؟

[justnick]

المشاركة الأصلية كتبت بواسطة Fahad

الاسلاك المستخدمة في مشاريع هي اسلاك مشابهه لاسلاك التلفون التقليدية بشرط أن تكون " مصمته Solid Wire " وليست شعيرات لكي يسهل عليك غرسها على اللوحة ..

بخصوص التشويش ..

لا أظن ان هناك علاقة بين نوعية الاسلاك وظهور التشويش اذا كانت التوصيلات جيدة ..

في الغالب جودة وحدة التغذية هي المعامل الاكثر تأثيراً في صفاء الصوت .. ومن خلال شرحك ربما أنك تستخدم دائرة توحيد مع مكثف لكن دون تنظيم جيد للجهد ..

هل يمكن رسم الدائرة التى قمت بأنشاءها ؟

السلام عليكم ورحمة الله وبركاته
تحية مباركة وبعد

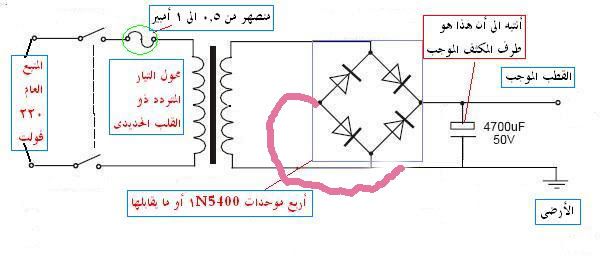

هذه هى دائرة التغذية التى قمت بعملها بدون الفيوز

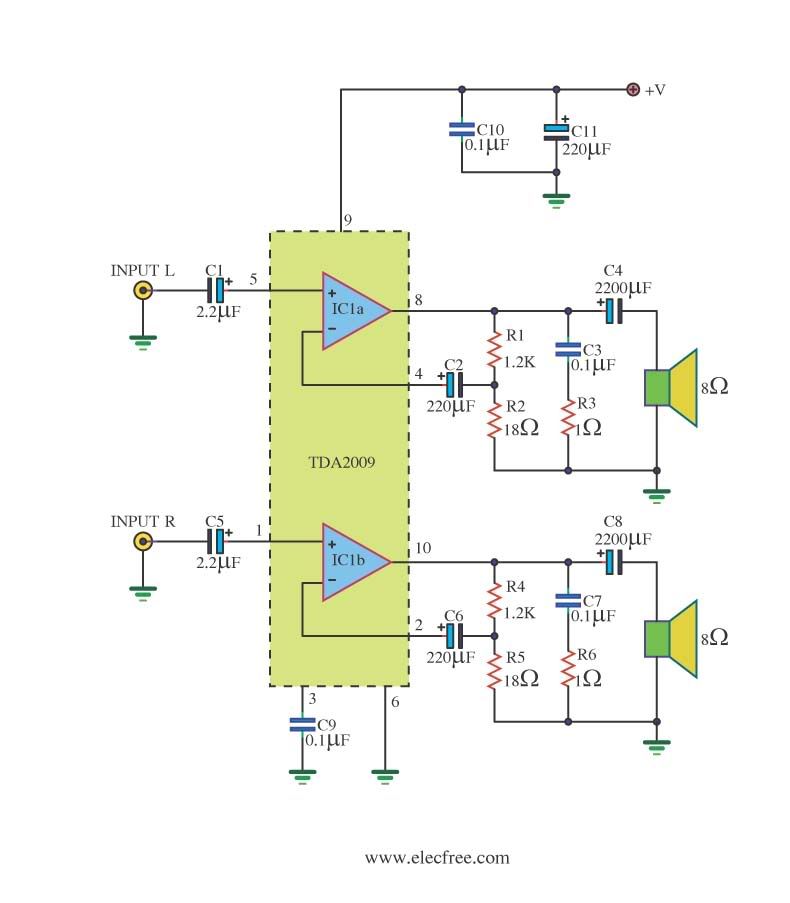

اما دائرة الصوت فهى كالاتى مع تغير كل من


R2 and R5 =100 ohm
والمكثفان c3 و c7 =0.4 ميكروفراد من النوع القطبى وليس السرميكى كما فى المخطط
لم استطع تنظيم الجهد لانى ومع الاسف لم اجد منظم 24 فولت فى دمياط
اشترى السلك منين وقول للبياع ايه بعد اذنك طبعا؟؟؟؟؟؟
ولك التحية

[5282]

R2 and R5 =100 ohm
والمكثفان c3 و c7 =0.4 ميكروفراد من النوع القطبى وليس السرميكى كما فى المخطط

اخى الكريم انت قمت بتغيير قيم قطع تستخدم كمرشحات وفلترات وهنا القيم محسوبة بدقة وتوجد معادلات لحساب ذلك. واى تغير بسيط يؤدى الى تشوية الصوت ولذلك حاول ان تتقيد بالقيم


بالنسبة للأسلاك التوصيل سؤاء فى لوحة التجارب او srtip borad استخدم سلك توصيل الانترنت وهو رخيص ومتوفر جدا ويحتوى على ثمان اسلاك مصمتة بدون شعيرات

[justnick]

المشاركة الأصلية كتبت بواسطة 5282

اخى الكريم انت قمت بتغيير قيم قطع تستخدم كمرشحات وفلترات وهنا القيم محسوبة بدقة وتوجد معادلات لحساب ذلك. واى تغير بسيط يؤدى الى تشوية الصوت ولذلك حاول ان تتقيد بالقيم


بالنسبة للأسلاك التوصيل سؤاء فى لوحة التجارب او srtip borad استخدم سلك توصيل الانترنت وهو رخيص ومتوفر جدا ويحتوى على ثمان اسلاك مصمتة بدون شعيرات

الف شكر لاهتمامك وتسلم ايدك
يعنى راى حضرتك اروح اجيب مكثفات سرميكية بدل الاتنين دول و اجيب نفس المقومات اللى مزكورة
تمام فكرة عبقرية حكاية سلك الشبكة ده اعتقد حل لى مشكلة كانت محيرانى اوى بجد تسلم ايدك

[5282]

نعم
والتزم بالقيم ولاتنسى المبرد الحرارى مهم جدااااا
لانة كلما ذادت الحرارة ذاد التشوية فى التكبير
.

[justnick]

المشاركة الأصلية كتبت بواسطة 5282

نعم
والتزم بالقيم ولاتنسى المبرد الحرارى مهم جدااااا
لانة كلما ذادت الحرارة ذاد التشوية فى التكبير
.

مركب مشتت حرارى وعلى فكرة الحرارة ما بتعلاش يعنى استبعد ان المشكلة الموجودة دلوقتى من الحرارة
بجد الف شكر لاهتمامك

[ماجد عباس محمد]

اخى
مادمت تستخدم تكبير قدرة لا يصح استخدام هذه البورد فى التوصيل
احضر بطارية 1.5 فولت وسلك وسماعة و وصل الثلاثة ستسمع صوت خشخشة وهو مصدر تيار مستمر
يجب استخدام بوردة ملحومة

المكثفات المذكورة تمنع اهتزاز المتكاملة و تأثيرها تقليل الترددات العالية قليلا لكن لن تؤثر على اداء الدائرة و هى تتعرض لجهد موجب من خرج المتكاملة إذن لا باس من كونها كيماوية (قطبية) شرط الطرف الموجب لأعلى جهة خرج المتكاملة
