استفسار عن المقاومات المتغيرة

[highamp]

ما الفرق بين هذا النوع ( وما اسمه بالانجليزي وماهي استخداماته )
وكيف اعرف قيمته لانني لا اجد قيمته عليه ( الصورة الاولى )

وهذا النوع

ولماذا للمقاومات المتغيرة ثلاثة ارجل اذا كان الرجل في الوسط ستوصل مع احد الرجلين اليمين او اليسار !؟!؟!؟

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة highamp

ما الفرق بين هذا النوع ( وما اسمه بالانجليزي وماهي استخداماته )
وكيف اعرف قيمته لانني لا اجد قيمته عليه[SIZE="3"] ( الصورة الاولى )

السطر الثانى تجد علية 20K فهى 20 كيلو أوم
هذا النوع دقيق لأن مدى الضبط فيه 10 لفات واسمه Muti-Turn Pot وتجد منه اشكال عدة مثل
http://eu.mouser.com/Passive-Compone...urn/_/N-76qcu/
كما أن منها ما يثبت فى واجهة الإجهزة للضبط الدقيق مثل
http://eu.mouser.com/Passive-Compone...ters/_/N-5g9d/

وهذا النوع

ولماذا للمقاومات المتغيرة ثلاثة ارجل اذا كان الرجل في الوسط ستوصل مع احد الرجلين اليمين او اليسار !؟!؟!؟

لا توجد مقاومات متغيرة ولكن يوجد بوتنشيومتر أو مجزء جهد وأنت تستخدمه كما تريد
عادة الطرف الأول يوصل للقيمة الأقل والأخير للقيمة الأعلى فيتحرك المنزلق من القيمة الأقل للأعلى ولم أقل طرف 1 أو 3 لأن المستخدم معتاد على أن الدوران فى اتجاه عقارب الساعة وهو فى اتجاه الطرف رقم 3 يزيد من الشيء الذى يضبطه بصرف النظر عن أن ذلك مع زيادة الفولت أو نقصانه وهذه من مهام المصمم الجيد أن يلاحظها

[highamp]

لا توجد مقاومات متغيرة ولكن يوجد بوتنشيومتر أو مجزء جهد وأنت تستخدمه كما تريد

وهو فى اتجاه الطرف رقم 3 يزيد من الشيء الذى يضبطه بصرف النظر عن أن ذلك مع زيادة الفولت أو نقصانه وهذه من مهام المصمم الجيد أن يلاحظها

مش فاهم الكلام المقتيس يا اخي والباقي واضح
كيف يعني لاتوجد مقاومات متغيرة وماذا يعني بوتنشيومتر

وكنت اسال لماذا يوجد لها ثلاثة ارجل اذا كنت ساستخدم رجلين فقط والرجل الثالثة تكون مشتركة مع احدهم

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة highamp

مش فاهم الكلام المقتيس يا اخي والباقي واضح
كيف يعني لاتوجد مقاومات متغيرة وماذا يعني بوتنشيومتر

اسمه Potentiometer أى مجزء جهد أما كونك تستغنى عن أحد أطرافه فهذا جزء من استخداماته أما هو فصنع لتجزئة الجهد بنسب يمكن اختيارها

وكنت اسال لماذا يوجد لها ثلاثة ارجل اذا كنت ساستخدم رجلين فقط والرجل الثالثة تكون مشتركة مع احدهم

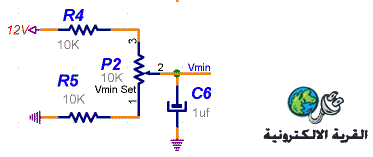

هذه توصيلة لكى تظبط قيمة Vmin من 4 إلى 8 فولت بواسطة P2 وهو أدق من الضبط من صفر إلى 12 طبعا
فى مفتاح الصوت الذى تحركه لترفع و تخفض الصوت فى الأجهزة أو الدوائر يوصل الصوت على طرف 3 ويوصل الأرضى لطرف 1 و المنزلق يوصل لمدخل مكبر الصوت التالى و مثل هذا كثير
عادة ما يكون الإستخدام يستغل الأطراف الثلاثة إلا فى قليل من التطبيقات مثل تغيير الزمن فى 555 و ما شابه حيث فى الواقع لست فى حاجة لتوصيل الطرف الثالث للمنزلق يمكنك تركه

[highamp]

طيب جميل
سؤال اخير للتوضيح
ما الفرق
بين \
variable resistor

Potentiometer

وسؤال اخر
هل المقاومات تقلل من التيار ام الجهد واذا كانت متغيرة هل تغير الجهد ام التيار

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة highamp

طيب جميل
سؤال اخير للتوضيح
ما الفرق
بين \
variable resistor

Potentiometer

الــ variable resistor هو
1- Potentiometer مع الغاء الطرف الثالث
2- مقاومة تتغير لظرف معين كأن تتغير بالضوء أو الحرارة أو الفولت أو أى سبب آخر

لاحظ أنك لا تستطيع عمل مقاومة كما تظن من طرفين إلا إن كانت من النوع الثانى و السبب أنك تريد وضع منزلق ، حسنا على ماذا؟ على مقاومة لها طرفين
إذن نستفيد من الأطراف الثلاثة ما امكن

وسؤال اخر
هل المقاومات تقلل من التيار ام الجهد واذا كانت متغيرة هل تغير الجهد ام التيار

المقاومات لا تقلل أو تكثر من شيء
دوما القوة هى الدافع وتعوقها المقاومة سواء فى الميكانيكا أو الكهرباء أو غيره
القوة الدافعة الكهربية تدفع الإلكترونات لتمر فى دائرة
وجود مقاومات يقلل من قدرة المنبع على دفع هذه الإلكترونات فى الدائرة
حركة الإلكترونات فى الدائرة تتبع نفس القوانين التى تتبعها كل الأجسام المتحركة فهى أساسا جسيمات لها كتلة ووزن و شحنة كهربية

كلما قلت المقاومة كلما زادت قدرة المنبع على دفع الكترونات أكثر أى تيار أكبر

يتوزع الجهد على المقاومات المتصلة على التوالى بنفس النسب تماما كالقطار الذى يجر عربات متتالية، الأثقل تستنفذ من طاقته أكثر

لهذا فوجود منبع ف متصل بمقاومة م سيمر فيها تيار = ف ÷ م
عندما تتغير قيمتها سيظل قانون أوم مطبقا وفى الوضع الجديد
التيار الجديد = الفولت ÷ المقاومة الجديدة

لا يهم إن كانت هذه المقاومة ثابتة أو متغيرة أو مكونة من عدة مقاومات أحدها متغير
دوما وفى كل لحظة ينطبق و يتحقق قانون أوم على كل و جميع و أى من هذه التركيبة من المقاومات

استخدامك لها فى الدائرة يحدد ماذا يحدث
لو وضعت عليها فولت ثابت، سيعتمد التيار على قيمتها
لو أمررت فيها تيار ثابت، سيظهر عليها فولت يعتمد على قيمتها
