ابحث عن مخطط UPS

[osama matar]

بسم الله الرحمن الرحيم

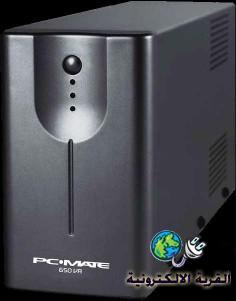

ابحث عن مخطط لجهاز UPS اسم الجهاز وموديله PCMATE -1000
وقدرته 600W
عموماً هو يحتوي على LM339 عدد 2 + IC اخرى
وبه شاحن البطارية LM317
والمشكلة في شحن البطارية
فمن يستطيع أن يدلني على المخطط أو مخطط مشابه فله جزيل الشكر
وأيضاً الشكر لكل من يفكر في المساعدة مقدماً

[جني الكترونيت]

هل هو يشبه هذا ؟؟؟؟؟

[osama matar]

مشكور جني الإلكترونيات
الشكل مختلف
يعمل جهازي على 24 فولت(بطاريتين 12 توالي)
المشكلة في الشاحن LM317 يخرج 8 فولت وتغذيته 50 فولت وتتحكم به LM339

[ماجد عباس محمد]

اخى الفاضل
اخشى أن تكون 317 تالفة لأن الفرق بين الدخول والخروج لها يجب الا يزيد عن 40 فولت حسب data sheet وهو هنا 42
عموما اختبار 339 ليس مشكلة فإن كانت سليمة جرب تغيير 317 و تمنياتى لك بالتوفيق
رغم ما يذكرة Data sheet عن فضائل 317 وانها تفشل بأمان الخ الخ إلا اننى واجهت كثير من الحالات فشلها لا يكون مثل 7805 وعائلتها لدرجة اننى لا لأفكر فى استخدامها إلا للضرورة القصوى
لا اعلم إن كانت اسوقنا مليئة بالمنتجات خارج المواصفات أم هذا ما هى عليه
وفقك الله

[osama matar]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى الفاضل
اخشى أن تكون 317 تالفة لأن الفرق بين الدخول والخروج لها يجب الا يزيد عن 40 فولت حسب data sheet وهو هنا 42
عموما اختبار 339 ليس مشكلة فإن كانت سليمة جرب تغيير 317 و تمنياتى لك بالتوفيق
رغم ما يذكرة Data sheet عن فضائل 317 وانها تفشل بأمان الخ الخ إلا اننى واجهت كثير من الحالات فشلها لا يكون مثل 7805 وعائلتها لدرجة اننى لا لأفكر فى استخدامها إلا للضرورة القصوى
لا اعلم إن كانت اسوقنا مليئة بالمنتجات خارج المواصفات أم هذا ما هى عليه
وفقك الله

وهذا فكرت به فعندما ألغي التحكم يستقر الجهد على دون الأربعين ويزيد الخرج ل25.5 فولت وتسخن
في الواقع غيرت الاثنتين وفحصت بعض الترانزيستورات والثنائيات المحيطة وكذلك المقاومات
وهي علي ما يبدو تشحن عن طريق نبضات
فإذا كان حولك أي مخطط يستخدم LM339 لتتحكم في LM317 وتشحن بطارية حتى لو 12 فولت أكون ممنونلك
مشكور أخي ماجد

[سعيد قادر]

اخ اسامة هل البطاريات سليمة ؟؟؟

لاتربط البطاريات وقم بتوصيل ups الى الكهرباء وفحص الفولتية اذا كان 24 او25 فولت تكون المشكلة فى البطاريات

[osama matar]

المشاركة الأصلية كتبت بواسطة سعيد قادر

اخ اسامة هل البطاريات سليمة ؟؟؟

لاتربط البطاريات وقم بتوصيل ups الى الكهرباء وفحص الفولتية اذا كان 24 او25 فولت تكون المشكلة فى البطاريات

بسم الله الرحمن الرحيم
الups لن يعمل عند فصل البطاريات
عموماً هو عمل وبدأ يشحن والحمد لله
حيث أني تحايلت عليه بأن شغلته على بطاريات جديدة وهو يعمل استبدلتها بالتالفة فلم يعمل وهذا شيء قريب من تفكيرك أخي سعيد
تتبعت ما تيسر لي حتى وصلت للمشكلة
بارك الله فيك أخي سعيد وفي أخي ماجد عباس وأخي جني الإلكترونيات

[سعيد قادر]

طيب الحمد لله استاذ اسامة بألتوفيق انشاء الله
