سؤالين عن المكثف

[اذكروا الله]

السلام عليكم ورحمه الله وبركاته

كيف افحص المكثف بالاوم ميتر الرقمي وهل تختلف الطريقة اذا كان سيراميك او قطبيه

وبالنسبة للمكثفات المتغيرة كيف اضبطها على قيمة معينة هل يوجد جهاز يحدد قيم المكثف رقمي
يرجى ذكر انسب وارخص الطرق
وعلى حسب علمي ان المكثفات انواع كثيرة
طيب هل كل نوع يكون له مكثف متغير ام هو نوع واحد يشمل الكل ؟؟!!!!؟

[ماجد عباس محمد]

معظم اجهزة القياس الرقمية مزودة بمدى لقياس المكثفات، لا عليك سوى اتباع التعليمات لأن البعض يتطلب أن تغير موضع المقابس أو تضع المكثف فى مدخل خاص
المكثفات المتغيرة نوعان فقط
واحد لاختيار القنوات يتغير من تقريبا 20 بف إلى 360 بف وهو مكثفين على محور واحد لضبط الهوائى والمذبذب المحلى أو 3 لبعض النظم و تجدها داخل كل راديو

الثانى مكثف ضبط يسمى Trimmer وهو من 4 إلى 70 بف أو 4 الى 50 بف وهو يكون مساعد مع الأول لتعويض دقة التصنيع فى الملفات و المكثفات المستخدمة أو فى بعض الدوائر لضبط التردد ضبط دقيق
وهى لا تضبط على قيمة ولكن فى الدائرة تغيرها حتى تحصل على النتيجة المطلوبة

[اذكروا الله]

معظم اجهزة القياس الرقمية مزودة بمدى لقياس المكثفات، لا عليك سوى اتباع التعليمات لأن البعض يتطلب أن تغير موضع المقابس أو تضع المكثف فى مدخل خاص

؟!؟!؟!؟

وهى لا تضبط على قيمة ولكن فى الدائرة تغيرها حتى تحصل على النتيجة المطلوبة

يعني لايوجد اي جهاز يحدد قيمه المكثف سواء العادي او المتغير
مثل المقاومات
وشكرا

[ماجد عباس محمد]

اخى
قلت أن معظم الأجهزة الرقمية مزودة بمدى لقياس المكثفات
هذا يعنى أنك ستجد وضع لقياس مدى بيكو فاراد و آخر لقياس نانو وآخر لقياس ميكرو وهكذا و ما عليك سوى اتباع التعليمات
التعليمات التى كتبت على واجهة الجهاز لأن كل طراز له اسلوب مختلف كما شرحت
رجاء القى نظرة على جهاز وانت تفهم ما أقول

اما المكثف المتغير فلماذا تريد ضبطه؟
هو يستخدم لضبط دائرة على أداء معين ولا يتم ذلك إلا بالتجربة العملية وكل نسخة من الدائرة ستحتاج ضبط مختلف لأن كل مكون له نسبة خطأ

[genius-star]

بالنسبة الى الساعة التي تقيس قيمة المكثف
انظر الى ساعتك التي تستعملها الان فسوف تجد خانة مكتوب عليها cap اذا لم تكن موجودة هذه الكلمة يعني ذلك ان ساعتك غير مؤهلة لقياس المكثف
كل ما عليك فعله هو شراء ساعة واسمها capsmeter كباسمتر
وفي هذه الساعة خانة تقيس
uf يعني بالمكرو فاراد
و nf يعني بالنانو فاراد
و pf يعني بالبكرو فاراد
ومن خلالها تستطيع قياس كل ما يختص بالمكثفات

[اذكروا الله]

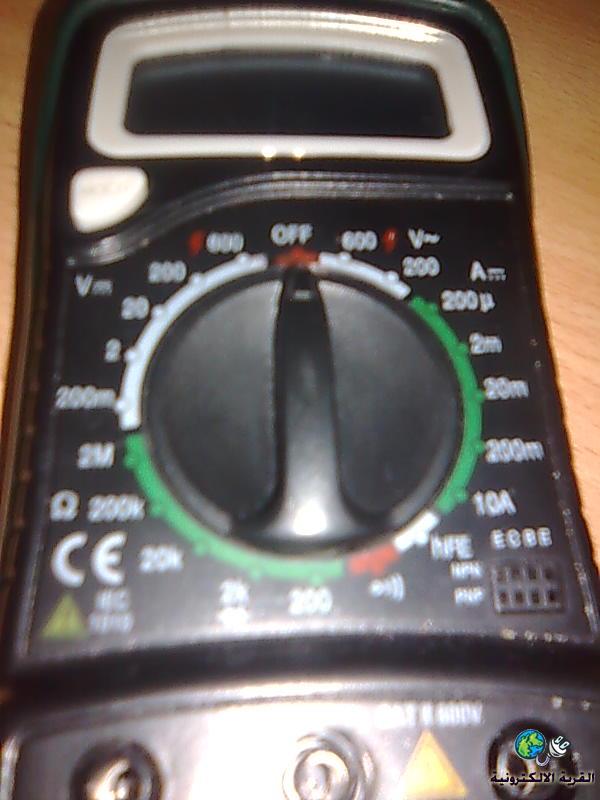

هذه هي صورة الي عندي هل ينفع

ويرجى اخباري بافضل واحد يقيس ويفحص كل العناصر وحتى الملفات مع افضل نوعيه
وشكرا

[abu hmeed]

السلام عليكم
يعطيكم العافية يا جماعة
انا احترت في قرائة مكثف حيث ان المكثف مكتوب علية قيمته لكن ليست واضحة من هي قيمة الفولت ومن هي قيمة سعة المكثف
مثلا 10/50 او 22/25 صراحة ماعرفت مين السعة ومين الفولت لانو فقط هكذا مكتوب على المكثف ياريت تساعدوني وشكرا لكم

[اذكروا الله]

المشاركة الأصلية كتبت بواسطة abu hmeed

السلام عليكم
يعطيكم العافية يا جماعة
انا احترت في قرائة مكثف حيث ان المكثف مكتوب علية قيمته لكن ليست واضحة من هي قيمة الفولت ومن هي قيمة سعة المكثف
مثلا 10/50 او 22/25 صراحة ماعرفت مين السعة ومين الفولت لانو فقط هكذا مكتوب على المكثف ياريت تساعدوني وشكرا لكم

واضحة يا اخي

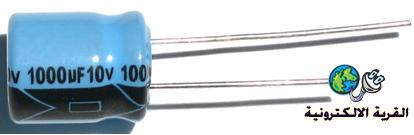

انظر هذه الصورة على سبيل المثال
1000uf مايكروفاراد و 10v فولت

وهذه صور اخرى

ام تقصد انواع اخرى من المكثفات مثل السيراميك ؟!
فهذا السيراميك

104
وقيمته هي 100000 اي ضع بدل الرقم الاخير في المكثف السيراميك اربع اصفار
او حسب الرقم الاخير اذا كان 103 يعني 10000 وتقاس بالبيكو
وكتبت بهذه الطريقة لصغر حجم المكثف
اتمنى ان تكون واضحة بالنسبة لك واذا عندك سؤال تفضل اسال
نتعلم من بعض
