اريد طريقه واضحه للتحكم فى dc motor

[ahmedalsh40]

اريد طريقه واضحه للتحكم فى dc motor
انا قدرت اتحكم فى الاتجاه ب استخدام tip 121
ولاكن لم استطيع ان اتحكم فى سرعت الموتور ارجو تذويدى ب المعلومات و هل يمكن استخدام 555 للتحكم فى السرعه عندى مشروع ولا زم يخلص ارجوكم
ارجو ان يكون الشرح واضح و مدعم ب الصور

معلومات الموتور
1.5 امبير 12 فولت

[ahmedalsh40]

ارجو الرد سريعااااا

[ahmedalsh40]

اولا اخى انا عايز اعمل مفتاحين مفتاح يحرك يمين و التانى يحرك شمال الى فى اللنك مفتاح واحد

[osama matar]

بسم الله الرحمن الرحيم

لست أدري مع من تتحدث المهم

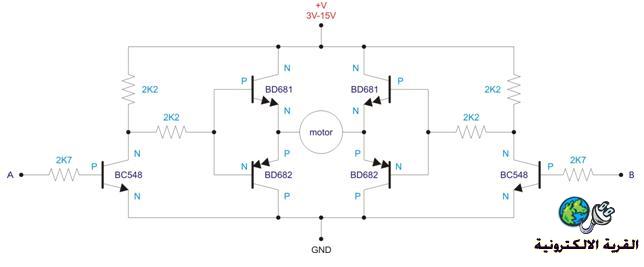

هاك هذه الدوائر



وهذه دائرة أخرى

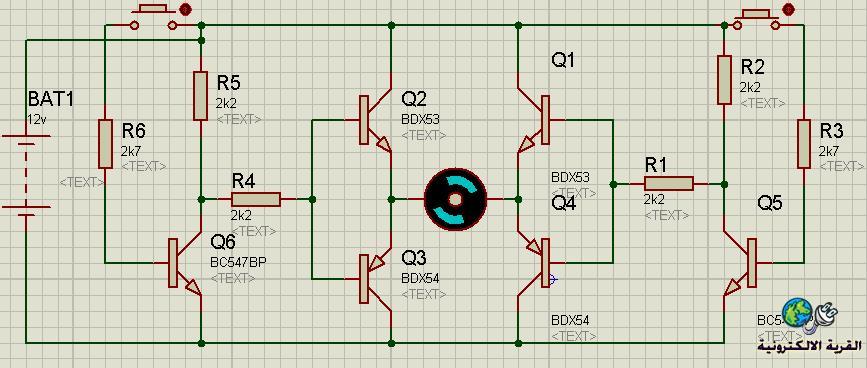

وهذه دائرة على البروتس

[ahmedalsh40]

شكراا اخى كان فيه رد قبل ردى و لكن اتحذف (مش عارف ليه )
انا عندى الدايره الى فوق و عملتها من زمان انا عايز اضيف عليه التحكم فى السرعه

[osama matar]

المشاركة الأصلية كتبت بواسطة ahmedalsh40

شكراا اخى كان فيه رد قبل ردى و لكن اتحذف (مش عارف ليه )
انا عندى الدايره الى فوق و عملتها من زمان انا عايز اضيف عليه التحكم فى السرعه

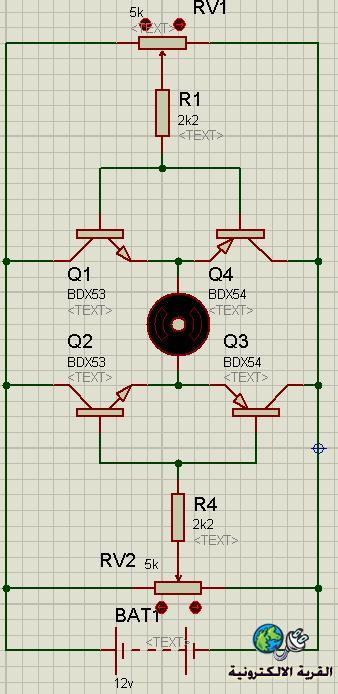

لا بأس جرب هذه

[ahmedalsh40]

جربتهاا اخى و لم تنجع فيه طريقه ب الموسفت و 555 بس مش عارف فكرتها

[osama matar]

المشاركة الأصلية كتبت بواسطة ahmedalsh40

جربتهاا اخى و لم تنجع فيه طريقه ب الموسفت و 555 بس مش عارف فكرتها

استخدام 555 في التحكم بسرعة موتور عن طريق موسفت فهذا وارد
http://dprg.org/tutorials/2005-11a/index.html
أما أن تتحكم بالسرعة والإتجاه عن طريق 555 فهو ممكن وإن كانت الدائرة ستكون كبيرة
وما دمت لم تنجح في الدائرة البسيطة السابقة فكيف ستنجح في دائرة أكثر تعقيداً
وعلى كل حال سواء الدائرة السابقة كما هي أو أن تستبدل BJT ب MOSFET وبدون تغيير في التصميم
ستكون هي الدائرة الأساسية للتحكم في اتجاه الموتور
وعليه يجب تنفيذها من قبلك حتى يعلم من يريد مساعدتك أنك جاد وقادر على التنفيذ العملي وبعدها نضيف 555 لكل اتجاه
