ماهى ابسط طريقة لحماية باور سبلاى للورشة؟

[ahmed115]

السلام عليكم يااخوة
انا عملت باور سبلاى بسيط متغير الجهد باستخدام الاى سى LM317 بدون اى اضافات وهى بتعطى جهد من 1.5 الى 12 فولت
ولى سؤايلن لو سمحتوا:
1- ماهى ابسط طريقة لحمايتها عند حدوث التماس بين اطراف الخرج بتاعها لان ده وارد وبيحصل كتير خصوصا ان الطلبة خبرتهم ضعيفة
يعنى عاوز شئ يخليها تعطى نور احمر بواسطة ليد عند حدوث التماس وفى نفس الوقت تقطع الخرج بدون مايحدث ضرر للدائرة

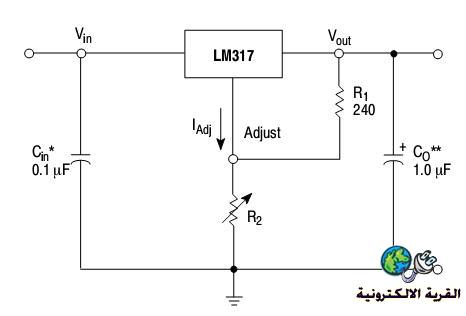

2- هل من الضرورى وضع مكثف سعته كبيرة بعد البريدج او على الاوت بوت لانى ماحطيت شئ غير الى فى الرسم


R2= 5K
وجزاكم الله خير

وكمان سؤال اخير
ايه الطريقة الى اعرف منها ان سؤالى مكرر فى المنتدى عشان ماتحسوا بالملل من كتر الاسألة؟

[charrada]

تاخذ ترنزيستور pnp bc178 على سبيل المثال مع مقاومة على دخل 317 قيمتها 0.5e بحيث يكون الباعث على مدخل المقاومة والقاعدة مقرونة بمقاومة 2.2 كل k ثم الى مدخل 317 ثم المجمع ال ليد الى مقاومة 1 كل الى البارد gnd ثم ترنزيستور npn bc548 مثلا بحيث تجمع قاعدته مع مقاومة 10كل الى اليد المشع مع البارد والمجمع مع بين adjust ل lm317 العملية ستكون عند سحب طيار اكثر من المطلوب سيقوم الترنزيستور الاول باضات الليد وتشغيل الترنزيستور الثانى الذى بدوره سيجعل خرج التغذية 0v هكذا تكون الحمية الية

[ahmed115]

المشاركة الأصلية كتبت بواسطة charrada

تاخذ ترنزيستور pnp bc178 على سبيل المثال مع مقاومة على دخل 317 قيمتها 0.5e بحيث يكون الباعث على مدخل المقاومة والقاعدة مقرونة بمقاومة 2.2 كل k ثم الى مدخل 317 ثم المجمع ال ليد الى مقاومة 1 كل الى البارد gnd ثم ترنزيستور npn bc548 مثلا بحيث تجمع قاعدته مع مقاومة 10كل الى اليد المشع مع البارد والمجمع مع بين adjust ل lm317 العملية ستكون عند سحب طيار اكثر من المطلوب سيقوم الترنزيستور الاول باضات الليد وتشغيل الترنزيستور الثانى الذى بدوره سيجعل خرج التغذية 0v هكذا تكون الحمية الية

ايه ده كله ربنا يكرمك يااخى ؟ ههههه
انا دوخت ودى حاجات كتير بدل ماتشرح كنت حطها على الرسم وخلاص

مفيش حاجة جاهزة ؟ زى حكاية الاوفرلود؟
متهيالى ان الاي سى لها حماية ذاتية من الشورت
عموما جزاك الله خير

[فهد المنصور]

من مميزات منظمات الجهد ومنها LM317 أنها تملك حماية داخلية ضد القصر .. وهي تحتوي على دائرة داخلية لتحديد التيار عند حدوث الالتماس


اهم مميزات LM317 بحسب الداتا شيت الخاص بها

• الخطأ في جهد الخرج لا يتعدى 1 % للدائرة المتكاملة LM317A
• التذبذب لا يتعدى 0.01 % من الجهد المنظم للـ LM317A
• التذبذب لا يتعدى 0.3 % من جهد التنظيم للـ LM317
• تيار الخرج 1.5 امبير
• اقل جهد يمكن ان يعطيه هو 1.2 فولت
• حماية ضد الحرارة العالية .. بحيث يقلل التيار الخارج من المنظم تلائياً عند زيادة الحرارة
• حماية الخرج ضد الالتماس short-circuit protected

اخيراً يجب وضع مكثف 1000 ميكرو فراد على الاقل بعد ادائرة التوحيد لكي تحصل على افضل النتائج.

[osama matar]

السلام عليكم

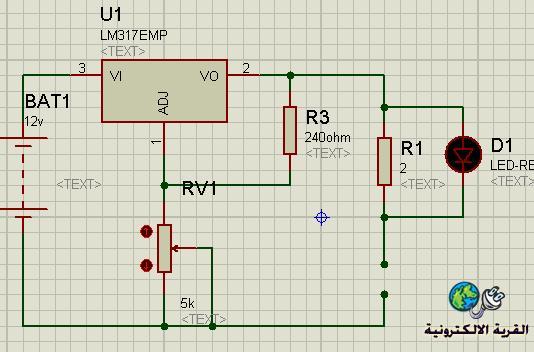

مقاومة 2 أوم مع ليد كما بالرسم

[ahmed115]

اخيراً يجب وضع مكثف 1000 ميكرو فراد على الاقل بعد ادائرة التوحيد لكي تحصل على افضل النتائج.

جزاك الله كل خيراخونا فهاد على اهتمامك بس حبيت اسال هل لازم احط دايود لحماية الاى سى كما فى L317T?

الاخ اسامة جزاك الله كل خير على اهتمامك بالرسم
اظن المقاومة 2 اوم مثل الفيوز اول مايزيد التيار تحرق ويضئ الليد
الف شكر لكرمكم

[osama matar]

المشاركة الأصلية كتبت بواسطة ahmed115

جزاك الله كل خيراخونا فهاد على اهتمامك بس حبيت اسال هل لازم احط دايود لحماية الاى سى كما فى L317T?

الاخ اسامة جزاك الله كل خير على اهتمامك بالرسم
اظن المقاومة 2 اوم مثل الفيوز اول مايزيد التيار تحرق ويضئ الليد
الف شكر لكرمكم

المقصود أخي أن هذا ال LED سوف يضيء حسب الحمل على الدائرة
فلو حدث قصر سيضيء بشدة وعند الأحمال سيضيء ضعيفاً

[ahmed115]

المشاركة الأصلية كتبت بواسطة osama matar

المقصود أخي أن هذا ال LED سوف يضيء حسب الحمل على الدائرة
فلو حدث قصر سيضيء بشدة وعند الأحمال سيضيء ضعيفاً

كلام جميل ..صحيح مختش بالى ..الف شكر على اهتمامك

بس ماقلتليش احط المكثف 1000 ولا مالوش لازمة؟
