ياعباقرة ساعدوني .. المنشار الكهربائي

[كحيلان1]

السلام عليكم ورحمة الله وبركاته
ارجوا منكم ان تشرحولي كيف يتوقف المنشار عند اقترابه من اللحم ولكم جزيل الشكر




هذا رابط الفديو

http://www.youtube.com/watch?v=2D2r_QN6pbs

[osama matar]

المشاركة الأصلية كتبت بواسطة كحيلان1

السلام عليكم ورحمة الله وبركاته
ارجوا منكم ان تشرحولي كيف يتوقف المنشار عند اقترابه من اللحم ولكم جزيل الشكر
هذا رابط الفديو
http://www.youtube.com/watch?v=2D2r_QN6pbs

على مايبدو أن حركة الاصينية تؤدي لوجود شحنة وهذه الشحنة تحافظ على بقاءة يعمل
فإذا لامس جسم الإنسان فرغت هذه الشحنة فيقف عن العمل
والمجال مفتوح لباقي الإخوان

[فهد المنصور]

عند ملامست جسم الانسان لجهد كهربائي عالي فأنه يصاب بصعقة كهربائية قد يصل الامر الى الاحتراق ..
بينما الخشب .. فلا يتأثر بالجهد ..

والسبب أن جهد الانسان موصل للكهرباء حتى ولم لم يكن جيدا .. وبالتالي الصعقة الكهربائي تسري من نقطة التلامس للكهرباء وتنتهي في النقطة المتصلة مع الارض ..
ويادة هذا الجهد .. سيؤدي الى زيادة في سريان التيار المار في جسم الانسان التى تنتج معها الجروح و الحرارة والاحتراق ..


بنفس المبدأ .. يعمل هذا المنشار ..

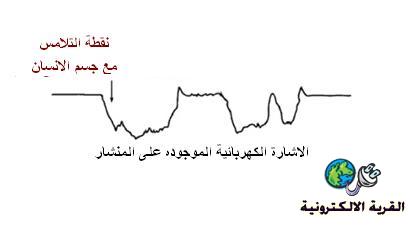

معدن المنشار الكهربائي مشحون يذبذبة كهربائية " قد لا تكون عاليه " .. واي تفريغ بسيط لهذه الشحنة او انخفاض بسيط سيعطي اشارة الى الدائرة الالكترونية لكبح المنشار ..

ولن يحدث هذا التفريغ الا بواسطة اللحم " جسم الانسان " الرطب والموصل للكهرباء بعكس الخشب ..

[5282]

المشاركة الأصلية كتبت بواسطة Fahad

عند ملامست جسم الانسان لجهد كهربائي عالي فأنه يصاب بصعقة كهربائية قد يصل الامر الى الاحتراق ..
بينما الخشب .. فلا يتأثر بالجهد ..

والسبب أن جهد الانسان موصل للكهرباء حتى ولم لم يكن جيدا .. وبالتالي الصعقة الكهربائي تسري من نقطة التلامس للكهرباء وتنتهي في النقطة المتصلة مع الارض ..
ويادة هذا الجهد .. سيؤدي الى زيادة في سريان التيار المار في جسم الانسان التى تنتج معها الجروح و الحرارة والاحتراق ..


بنفس المبدأ .. يعمل هذا المنشار ..

معدن المنشار الكهربائي مشحون يذبذبة كهربائية " قد لا تكون عاليه " .. واي تفريغ بسيط لهذه الشحنة او انخفاض بسيط سيعطي اشارة الى الدائرة الالكترونية لكبح المنشار ..

ولن يحدث هذا التفريغ الا بواسطة اللحم " جسم الانسان " الرطب والموصل للكهرباء بعكس الخشب ..

شكرااااااااا استاذ فهد واستاذ اسامة على هذة المعلومات الجميلة فعلا الفكرة كانت محيرانى انا ايضا

[حيدر علاج حسن]

هذه التقنية موجودة ايضا في المنشار المستخدم لازالة الجبس الذي يستخدم لمعالجة حالات الكسور في العظام . ما ان يلامس المنشار بشرة المريض حتى يتوقف عن الدوران .
شكرا لكم على المعلومة

[mohamedse]

السلام عليكم

ربما تصلح هذة الدائرة مع بعض التعديلات التى تدخل على المنشار و اداء الدائرة ايضا
مثلا لا يمكن فصل التيار فقط بل لابد من عمل فرملة أو توقف لحظى للمنشار

[wleed antar]

السلام عليكم

بارك الله فى الأستاذ أسامة مطر والأستاذ فهد فقد وقع فى نفسى الفكرة بمجرد رؤيتى أصابتنى الدهشة ثم قمت بإعادة الفيديو 3 مرات مع التفكر حتى قلت لابد أن يشعر المعدن بجسم الإنسان و يعمل كأى مفتاح بنظام اللمس حتى دققت النظر ورأيت أن قطعة اللحم ملامسة لجسم الإنسان ، و كلا من الأستاذان أسامة وفهد قام بالتفسير التحليلى الدقيق والنتيجة واحدة وهى كأى مفتاح يعمل باللمس فيمكننا بسهولة تصميم دراة إلكترونية تعمل باللمس بعدة طرق منها عند لمس معدنان أو خطان على البوردة متقاربان ثم نلمسهما بإصبعنا فيحدث أن يمر تيار بسيط جدا فى جلد الإنسان ليصل بين هاتان الخطان فيعمل على تشغيل الدارة المقصودة ،

كما يمكننا تصميم مفتاح يعمل على أن يلمس إصبع الإنسان طرف معدنى واحد فقط وليس خطان ،

كما يمكن أن نعمل على زيادة حساسية الدارة أكثر فيعمل المفتاح عند إقتراب إصبع الإنسان من المعدن بمسافة ولتكن 1 سم فقط ولا يشترط أن يتم التلامس التام

وكل هذه الدوائر بسيطة وسهلة ويمكن رفعها لحضراتكم ، وعلى حد ذكرى أن الدارة كنت نفذتها منذ عدة سنوات باستخدام 555 وربما تشبه المخطط الذى رفعه الأخ mohamedse

لكن موضوع المنشار فيجب أن يتم تجهيز جزء الفرملة جيدا ولا يجب المخاطرة فيها ، ولكن من باب العلم بالشئ
شكرا لكم

[ahmed115]

جزاكم الله خير جميعا لكل من شارك بالتوضيح
وعلى فكرة فى فيديو مدته خمس دقايق بوضح الفكرة اكتر حتى ان الراجل صاحب المشروع بيحط اصبعه بعد مايحط ايده الاول فى ثلج وبيلبس غطاء على وشه عشان يقدر يحدد اقرب نقطة لصبعه بالنسبة للمنشار وباين اوى انه فيها نوع من التمثيل
واظن ان هذا المنشاء ليس عالى الدقة ومن مخاطره ان يمكن لسلاح المنشار ان يعلوه طبقة من خارج النشارة او غبار يمنع انتقال الشحنة الى اصابع اليد ولاتعمل دائرة الفرامل
وتكملة لكلام الاخ وليد اظن فكرة الاباجورة باللمس نفس الفكرة
