خرائط منظومات التبريد والشلر

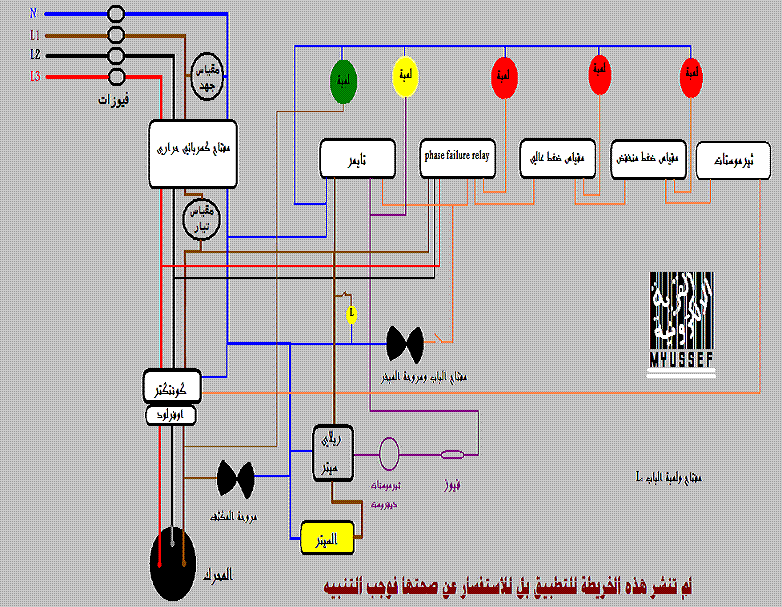

السلام عليكم هذه الخريطة لثلاجة تجميد لحوم كبيرة 8×4×3 قمت بالمساعدة في تركيبها قبل 4 سنوات تقريبا لا أذكر الان الخريطة بالظبط ولكن حاولت ان اتذكر ما شرحه لي المهندس الذي ركبها وقام بالتوصيلات فنتجت هذه الخريطة التي امامكم فأود من من يعرف ان يصحح ما بها من اخطاء ويضيف الناقص ان وجد ولتكن هي الباب الذي ندخل من خلاله على الخرائط الكهربية للثلاجات الكبيرة واجهزة الشلر التي كثر الاستفسار عنها.  طبعا لو اردنا اضافة اجزاء اخرى فهي كثيرة ولا شك على حسب نوع ونظام المنظومة والمهمة الموكلة لها لكن دعنا نتناقش في الاساسيات الان والفكرة الاساسية واذا حصل التفاعل ندخل في التفاصيل ارجو ان يكون التفاعل والمشاركة على قدر التعب والوقت الذي وضع بها ولقد رسمتها لرغبتي في ان تعم الفائدة اكثر من رغبتي في الاستفسار عنها لنفسي لاني بصراحة في عملي لا اتعرض لهدا النوع من الثلاجات. ولعلي بعد مشاركاتكم وافاداكم اكتسب الفكرة والخبرة التي تؤهلني للدخول على هده المنظومات [كما حدث لي مع ثلاحات النوفروست]  م . يوسف التعديل الأخير تم بواسطة : myussef بتاريخ 17-02-2010 الساعة 12:04 PM السبب: تعديل رابط الصورة |
| اعلانات |
|
||||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
||||||
|
اخي محمود و فقعاوي للتبريد شكرا على الملاحظات كان الخط عندي تاعب شوي تم التصحيح وارجو التفاعل م . يوسف |
|
||||||
|
|
|
|||||
|
|
|
||||||
|
|
|
|||||
|
|
