[حويرس]

عندي كمبرسة هواء قدرة 65hp يعمل على ثلاثة فاز 380 اريد ان اعرف امبيرة وا مساحة مقطع الكيبل المناسب لها علما ان طول المسافة 20 مترمفتاح لقاطع لةا المناسب لة
افيدوني افادكم الله وشكرا لكم

[حيدر علاج حسن]

القدرة بالكيلو واط تحسب من العلاقة التالية

P(kw)=P(hp)*0.746
=65*0.746=48.5 kw

و على اعتبار ان معامل القدرة يساوي 0.85 نحسب التيار كما يلي

  IL=P*1000÷(√3*VL*pf)
=48.5÷(1.732*380*0.85)
=86.5 A

و لحساب مساحة مقطع الكيبل نستخدم العلاقة التالية :

a=(√3*IL*L*pf)÷(57*VL*0.02)
=(1.732*86.5*20*0.85)÷(57*380*0.02)
=5.89 mm²

اذن نستخد كيبل قياس (3*6 ملم2 )

[حويرس]

شكرا شكرا شكرا جزيل لك وبارك الله في امثالك اخوك احويرس

[حيدر علاج حسن]

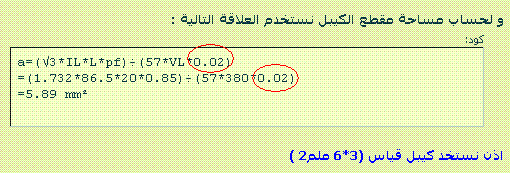

فقط اردت ان اشير الى ان الرقم المؤشر بالدائرة الحمراء هو نسبة الفقد بالجهد .و تكون 0.02 اذا كان طول الكيبل 30 متر فما دون . و 0.025 اذا كان الطول بين 30 و 50 متر . و 0.03 اذا كان الطول اكثر من 50 متر .

[fresh_eng]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن فقط اردت ان اشير الى ان الرقم المؤشر بالدائرة الحمراء هو نسبة الفقد بالجهد .و تكون 0.02 اذا كان طول الكيبل 30 متر فما دون . و 0.025 اذا كان الطول بين 30 و 50 متر . و 0.03 اذا كان الطول اكثر من 50 متر .

كيف تم الحساب اخي حيدر
وما هده المعادله؟؟؟
وشكرا

[حيدر علاج حسن]

هذا القانون مستخلص من مجموعة الحسابات التقليدية في حساب مساحة المقطع .
انا جربته نظريا و عمليا . من الناحية التظرية متوافق تماما . اما عند التعامل معه عمليا لاول مرة يبدو ان فيه مبالغة و لكن بعد تكرار التطبيق لمرة اخرى ستجد انه صحيح و ليس فيه اي مبالغة . لذلك اعتمد عليه كثيرا في عملي .

[fresh_eng]

شكرا لك
لكني احاول فهم القانون
من اين جاء الرقم 57 و380 و0.02

[حيدر علاج حسن]

57 ثابت جاء كناتج عرضي من العمليات الحسابية التي ذكرتها .
380 هو جهد المصدر
0.02 النسبة المئوية لفقد الجهد في الكيبل . و هي حاصل قسمة فقد الجهد على جهد المصدر .
فقد الجهد = التيار * المقاومة

هذا القانون لمنظومة ثلاثية الطور .

اما للمنظومات الاحادية نستبدل 3 و نضع بدلا منه 2 . وكذلك جهد المصدر يكون 220 او 120 حسب نظام البلد .
