من لديه معرفة عن max232 او رابط يشرحها بشكل واضح
فارجو ان يساعدني
شكرا

[ماجد عباس محمد]

لا شيء فى MAX 232 هى مجرد عاكسان Inverters للإرسال و 2 للإستقبال

النظام RS232 يتطلب جهد أعلى من "صفر:5فولت" و على الأقل +/-7فولت لذا جهزت هذه المتكاملة بدائرة داخلية تحول من "0،+5ف" إلى +/- 7 فولت ولا تحتاج سوى توصيل 4 مكثفات خارجية كما بالرسم
العاكسات كلها من جهة الدائرة تتعامل مع TTL عادى و من جهة Rs232 تتحمل أكثر من +/- 18 فولت

[rabee2050]

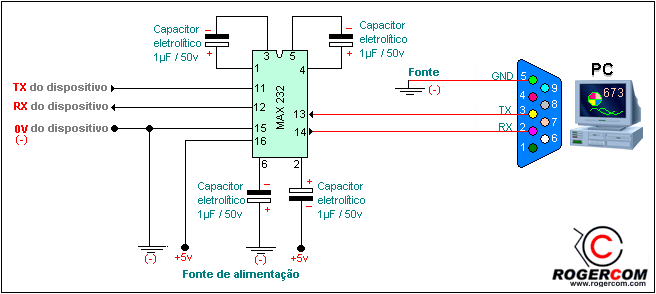

بامكانك رؤية الصورة في الاسفل[IMG][/IMG]
