سوال عن الثاروستور

albbadry · 19-02-2010, 07:21 PM

هل يمكن دمج ترانستورين للحصول على الثاروستور ان كان نعم كيف تكون الطريقة وشكرا لكم

حيدر علاج حسن · 19-02-2010, 07:51 PM

نعم يا اخي يمكن ذلك .

osama matar · 19-02-2010, 09:28 PM

راجع الموضوع هنا
http://www.qariya.com/vb/showpost.ph...&postcount=145

حيدر علاج حسن · 19-02-2010, 10:32 PM

رغم ان الدائرة صغيرة لكني لم افهمها .
ضغطت على مفتاح ON و لم اتمكن من الاستمرار في المتابعة .
تحياتي لاهل غزة

ماجد عباس محمد · 20-02-2010, 03:42 AM

المسألة بسيطة
أن تيار مجمع الترانزيستور الأول هو تيار القاعدة للثانى فيظهر مكبر فى مجمع الثانى لكى يعود كتيار قاعدة للأول ليكبر مرة أخرى
بيتا للترانزيستور تكون قليلة قرب القطع وهذا يجعل بداية التيار غير كافية لحدوث التشبع بينهما لكنمتى زاد تيار احدهما ليجعل حاصل ضرب بيتا1 × بيتا2 اكبر من 1 يحدث التشبع و يرتفع التيار فيهما فجأة ولا يحده شيء سوى الدائرة الخارجية ولا يمكن التحكم فيه إلآ بقطعه

حيدر علاج حسن · 20-02-2010, 02:01 PM

تيار المجمع للاول ليس تيار القاعدة للثاني . فانت لم تتحدث عن المقاومات 330 اوم .
جلبت الصورة هنا لتسهيل المتابعة .
شكرا اخي ماجد

ماجد عباس محمد · 20-02-2010, 03:43 PM

من قانون أوم المقاومة 330 أوم السفلى بين قاعدة و باعث BC547 لن يمر بها تيار أعلى من2 مللى أمبير والباقى كله سيكون تيار القاعدة للترانزيستور BC547
أما العليا فباعتبار وجود ليد عليه حوالى 1.5 بالإضافة للمقاومة 1ك زيادة عن المقاومة الأولى سيكون التيار أكبر من الأولى لكن التيار هنا مكبر بقيمة B للترانزيستور BC547 وهى على الأقل 125 لذا غالبية التيار مسحوب من القاعدة

osama matar · 20-02-2010, 04:01 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

تيار المجمع للاول ليس تيار القاعدة للثاني . فانت لم تتحدث عن المقاومات 330 اوم .
جلبت الصورة هنا لتسهيل المتابعة .
شكرا اخي ماجد

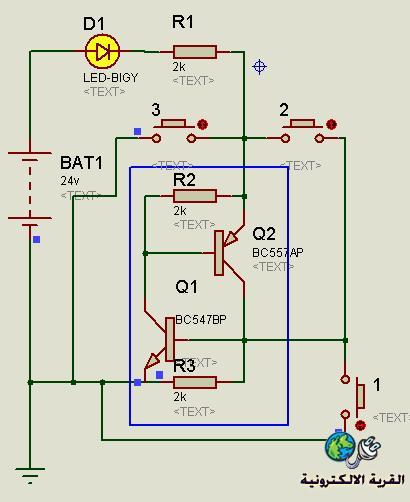

الدائرة السابقة لها غرض يفيد التمارين التي وجدت بها
وهنا في المربع الأزرق الدائرة الداخلية للثايرستور
ولاحظ إضافة المقاومتين للثايرستور (لثبات العمل)
فلو رفعت الإثنتين سيفتح بسبب المقاومة الداخلية للترانزيستور
المفتاح 2 للقدح (التشغيل ) والمفتاحين 1 و 3 للإطفاء
