المساعدة في طريقة توصيل الترموستات الدجيتل DIXELL
السلام عليكم و رحمة الله و بركاته

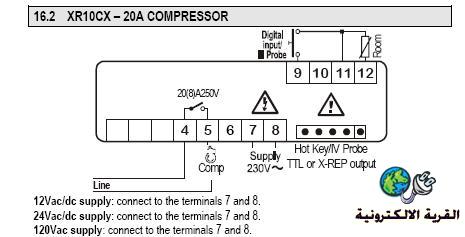

الاخوة المهندسين و المختصين ... لقد اشترين ترموستات دجيتل نوع DIXELL و لكن لا اريد ان اقوم باي خطاء في التوصيل لقلة خبرتي بالالكترونيات . عموما هذي صورة الترموستات  و هذي صورة الخريطة التوصيلية  و هذا الرابط خاص بملف المينيو الخاص بالترموستات . http://www.dixell.com/adv.php?fp=DETTA052&fn=0000000950 و ان شاء الله تعم الفائدة للجميع مشكورين |
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
||||||
|
|
|
||||||
|
الربط بسيط

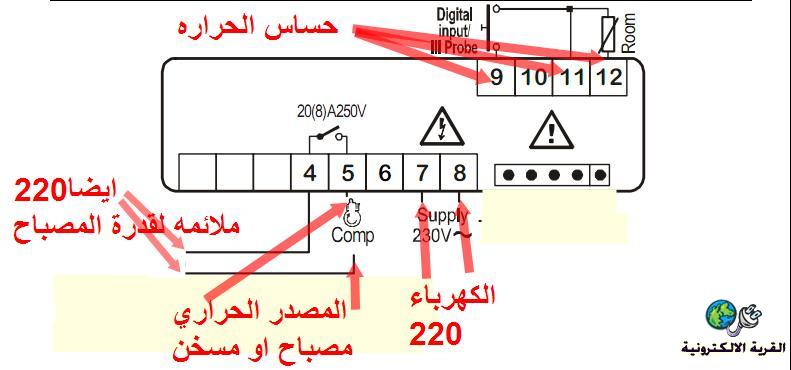

بسم الله الرحمن الرحيم تحيه طيبه الربط بسيط وكما يلي :- ربط الجزء الحساس للحراره مثلما في الكتلوك في المداخل 12 و 11 ومع المفتاح ومنه الى المدخل التاسع؟؟ ربط التيار الرايسي 220 فولت للمدخل 8و7 ربط المدخل الرايسي 220 فولت للمدخل 5و4 عبر مصدر الحراره( يجب ان يكون عبر مصدر الحراره) كما في الكتلوك وهو مصباح(Comp) لكي يسيطر عليه...  وبالتوفيق ابو احمد التعديل الأخير تم بواسطة : s.sultan بتاريخ 20-02-2010 الساعة 01:40 PM |
|
||||||
|
|
|
||||||
|
من عيني
بسم الله الرحمن الرحيم تحيه طيبه ادناه طريقة الربط  اربط الحساس بين 12 و11 اربك ال220 الى 8 و7 اربط من 8 الى 4 بسلك اربط المصدر الحراري بين 5 و7 ( اي سلكين المصباح واحد في 5 والثاني 7) وقم ببرمجته حسب الكتلوك وبالتوفيق ابو احمد |
|
||||||
|
|
