automatic self transformer
AC Power Voltage Converter Transformer 220V

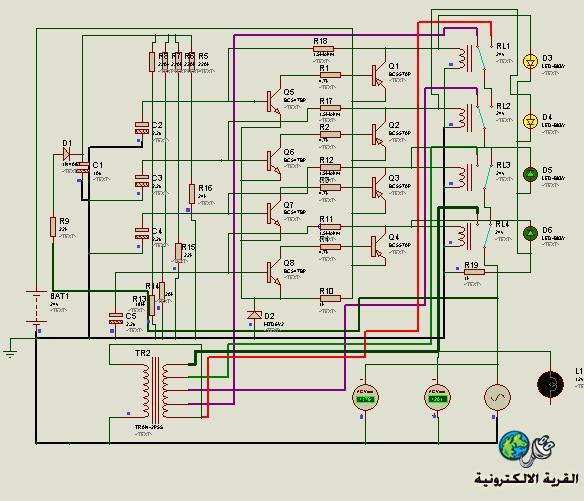

لطالما شغلتني دائرة المحول الذي يقوم بتنظيم جهد الكهرباء AC220V فهو يرفعها آلياً من حوالي AC140V إو AC160V أو AC180V أو AV200V في أربعة مراحل لكل مرحلة مرحلها (RELAY) الخاص الخلافات الموجودة بالدائرة غير الواقع العملي وسببها ضعف في استخدام برنامج البروتس بدل البطارية يخرج من المحول 24 فولت (موجة كاملة) تقوّم ويوضع لها مكثف 2200 ميكرو مقاومات التجزئة R5/6/7/8 عبارة عن مقاومتين على التوالي لكل قناة والقيمة تقريباً مضبوطة مقاومات التجزئة R13/14/15/16 أيضاً عبارة عن مقاومتين على التوالي لكل قناة والقيم تقريباً مضبوطة سبب عدم التساوي قد يرجع لخطأ ما في النقل عن اللوحة المطبوعة في البندين الأخيرين لا حظ باهتمام وجود علاقة بين قيم المقاومات R13/14/15/16وقيمة الجهد في كل مرحلة (عدد لفات الثانوي) لم أستطع تشغيل المصباح على الخرج فتركته بدون توصيل لمعرفته أيضاً الليدات LED'S لكل واحد مقاومة جميع المقاومات نصف وات ما عدا R9 فهي 2وات المكثفات C1 =350V والباقي 63 فولت لتشغيل الدائرة والتحكم بها غير قيمة جهد الدخل من مصدر AC الموجود أسفل أقصى اليمين رابط الدائرة على البروتس رسم الدائرة
