سؤال عن حسابات جهود الترانزستور

[Ayadooo]

بدأت بحل هذا التمرين
لكني وجدت ان الحل كان خاطئا تماما !!

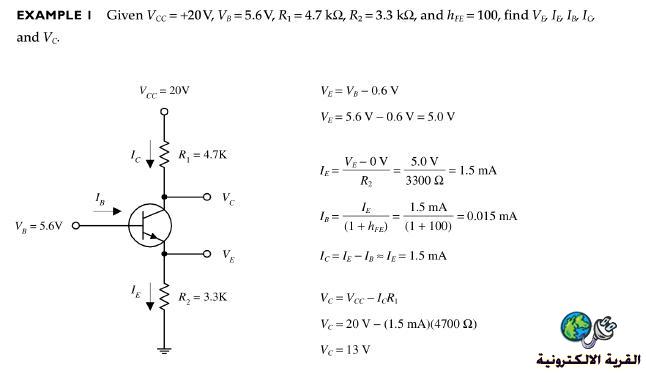

اليكم التمرين



مطلوب ايجاد جهد الباعث والتيارات لأطراف الترانزستور الثلاثة
سؤالي الأساسي ..
عندما حاولت ايجاد Ic (تيار المجمع أو تيار الحمل)
استخدمت قانون أوم

Ic = Vcc / R1

ووجدت ان التيار هو 4 ميللي أمبير
ولكن تفاجئت بوجود قيمة اخرى تماما !!
فهل من تفسير ؟

[ماجد عباس محمد]

اخى لماذا تطبق قانون أوم مرتين بطريقتين مختلفتين؟؟
كل تطبيقاتك الأولى كانت أيضا قانون أوم
الصواب أن تقول التيار فى R1 = الجهد على R1 ÷ التيار المار فى R1
المعادلة Vcc مقسومة على R1 تكون صحيحة فى حال أن VCC واقعة فقط على R1 ولكنك أهملت وجود الترانزيستور و R2 وهما أيضا واقع عليهما VCC لأنه موزع على الثلاث قطع

[Ayadooo]

آآه صح ...
والله ما اجا ببالي
طيب لو سمحت اذا ممكن تكتبلي طريقة الحساب ولا الحل اللي بالصورة أسهل طريقة ؟

[حيدر علاج حسن]

استخدم طريقة التحليل .

Vcc=Ic R1+Vce+Ie R2
=Ic R1+Vce+(Ic+Ib)R2
=Ic R1+Vce+(1+1/β)Ic R2

Ic=(Vcc-Vce)÷(R1+R2(1+1/β))

Ib=Ic/β

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Ayadooo

آآه صح ...
والله ما اجا ببالي
طيب لو سمحت اذا ممكن تكتبلي طريقة الحساب ولا الحل اللي بالصورة أسهل طريقة ؟

الحل بالصورة هو اسهل طريقة

[Ayadooo]

شكرا يا شباب
شكرا جدا

انا بجد استفدت
شكرا
