كيفية ربط حساس الحرارة- اخ eng_rayan انا بانتظارك!
التعديل الأخير تم بواسطة : abnidal بتاريخ 25-02-2010 الساعة 12:25 PM |
| اعلانات |
|
|||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
بسم الله اول شيىء يجب ان تستعمل حساس و هو LM35  و لتحميل الdatasheet من هنا * You will need to use a voltmeter to sense Vout.
* The output voltage is converted to temperature by a simple conversion factor. * The sensor has a sensitivity of 10mV / oC. * Use a conversion factor that is the reciprocal, that is 100 oC/V. * The general equation used to convert output voltage to temperature is: o Temperature ( oC) = Vout * (100 oC/V) o So if Vout is 1V , then, Temperature = 100 oC o The output voltage varies linearly with temperature. |
|
||||||
|
|
|
|||||
|
[quote=Eng-Rayan;360301]بسم الله اول شيىء يجب ان تستعمل حساس و هو LM35 اكمل معروفك معي وقل ما هو ثاني شئ ياسيدي ؟؟ |
|
|||||
|
|
|
||||||
|
|
|
||||||
|

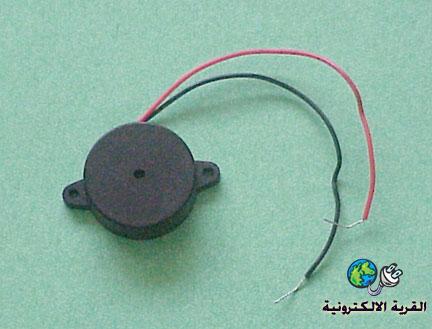

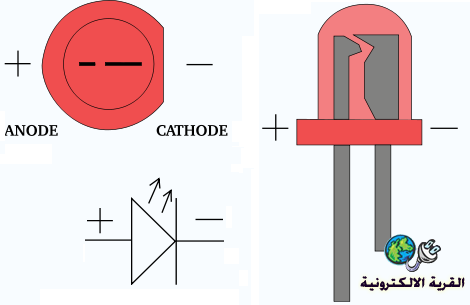

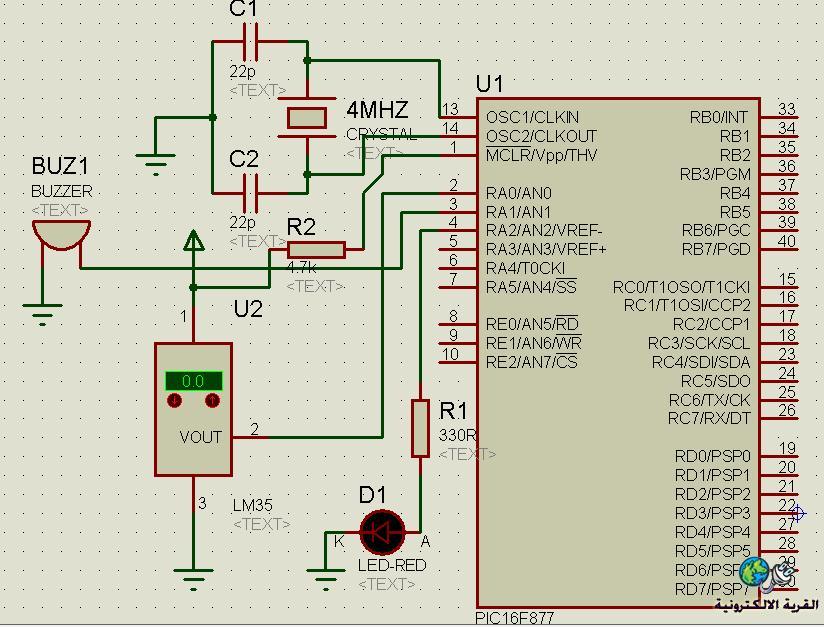

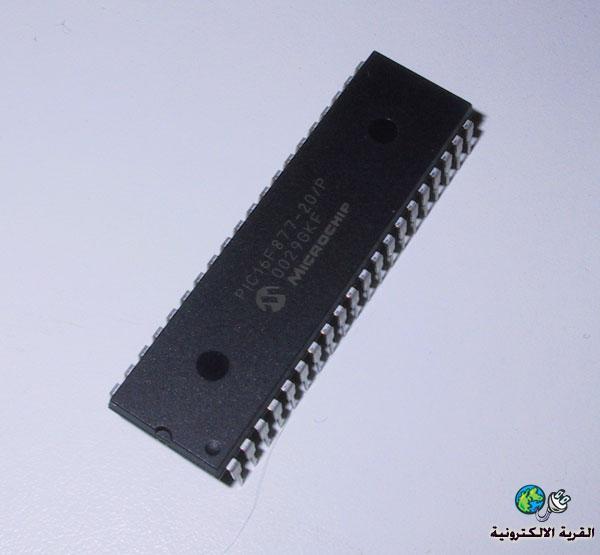

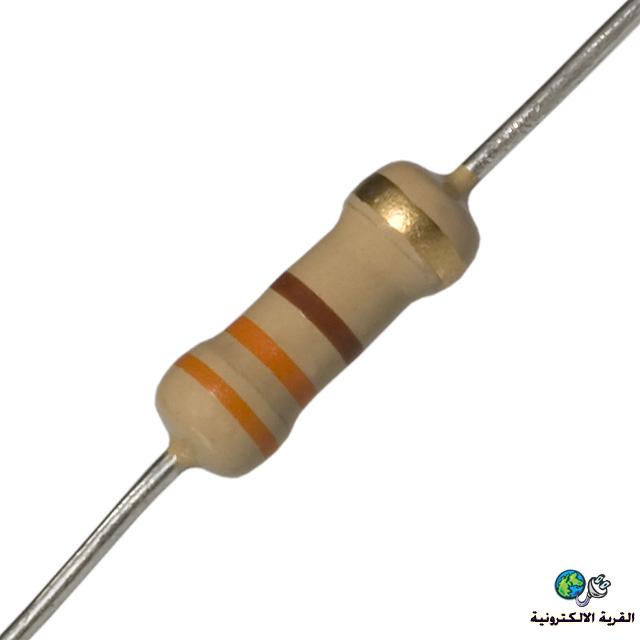

السلام عليكم ثانيا الmicrocontroller الذي سنستخدمه هنا هو ال16f877 لانه يستطيع قراءة voltage ما بين 0 و 5 volt وهذا ما لا يستطيع قرائته ال16f84a  و هذا الdatasheet هنا Led ليضئ عند عمل الدائرة  و مقاومة 330ohm للled  و buzzer  و هذه هي الدائرة  و انشاء الله المرة القادمة نبداء في كتابة الكود |
