سؤال في الinfrared

[Eng-Rayan]

عندي لمبة infrared 50mA يعمل مداها على 1 متر اريد ان اخليه اطول
مع العلم ان الir led يعمل pulse فهو لعمل sony remote control
ما الحل؟؟

[زكي شاكر]

المشاركة الأصلية كتبت بواسطة Eng-Rayan

عندي لمبة infrared 50mA يعمل مداها على 1 متر اريد ان اخليه اطول
مع العلم ان الir led يعمل pulse فهو لعمل sony remote control
ما الحل؟؟

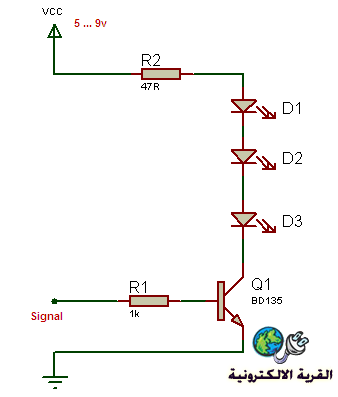

اجعلهم اثنين او ثلاثة ليدات على التوالي :

[الكترون2010]

السلام عليكم
اخي هناك طريقة وهي سهلة لزيادة مدى الأشعة تحت الحمراء واهي ان تلف حول
باعث الأشعة قصدير ولكن انتبه لا تلامس الأقطاب ببعضها يعني ضع شريط لاصق حول الأقطاب يعني اعزلها قبل ان تلفها بالقصدير. ليصبح شكلها بعد اللف مثل انوار السيارة من عند الأقطاب اللف يكون ضيق ومن الخارج اوسع وانظر للمدى البعيد الذي سينتج عنها.
هذا والله اعلم واحكم....

عندي سؤال للأستاذ زكي شاكر
استاذي الفاضل لماذا وضعت ترانزستور بعد الثلاث ليدات ؟ ؟؟ لتقوية التيار؟ ماهو السبب؟

إن كان لتقوية التيار؟ اليس وضع الترانزستور قبل البواعث الثلاثة افضل؟ لأن تيار الباعث اقوى من تيار المجمع؟

[Eng-Rayan]

شكرا لك اخ زكي و شكرا لك اخ الكترون

[زكي شاكر]

المشاركة الأصلية كتبت بواسطة الكترون2010

عندي سؤال للأستاذ زكي شاكر
استاذي الفاضل لماذا وضعت ترانزستور بعد الثلاث ليدات ؟ ؟؟ لتقوية التيار؟ ماهو السبب؟
إن كان لتقوية التيار؟ اليس وضع الترانزستور قبل البواعث الثلاثة افضل؟ لأن تيار الباعث اقوى من تيار المجمع؟

أخي الكريم الترانزيستور هنا يعمل كمفتاح الكتروني يفتح او يغلق الدارة ..
وهو تقريبا نفس الاستخدام للتحكم في ريليه ..

[16mofed84]

المشاركة الأصلية كتبت بواسطة زكي شاكر

اجعلهم اثنين او ثلاثة ليدات على التوالي :

اعتقد انه يوجد خطأ (حسب رايي)
مدى الدايود الاول (مثلا) 5 متر و الثاني 5 متر فكيف سيزيد مداها ؟؟ لا علاقه بين كثر الديودات الانفرا ريد و المدى و الله اعلم

[زكي شاكر]

المشاركة الأصلية كتبت بواسطة 16mofed84

اعتقد انه يوجد خطأ (حسب رايي)
مدى الدايود الاول (مثلا) 5 متر و الثاني 5 متر فكيف سيزيد مداها ؟؟ لا علاقه بين كثر الديودات الانفرا ريد و المدى و الله اعلم

الرد كان في سياق السؤال :

المشاركة الأصلية كتبت بواسطة Eng-Rayan

عندي لمبة infrared 50mA يعمل مداها على 1 متر اريد ان اخليه اطول
مع العلم ان الir led يعمل pulse فهو لعمل sony remote control
ما الحل؟؟

يفترض ان مدى ليد انفرا يتراوح من 6 الى 8 امتار .. اقل او اكثر قليلا ..
ولاسباب متعلقة بظروف التنفيذ الفعلي للدائرة يمكن ان لا يصل المدى الفعلي الى المدى الافتراضي ..
اسباب محتملة عديدة : عدم استخدام ترانزيستور تقوية ، قيم مقاومات غير مناسب ، عرض النبضة (pulse,impulsion) الموجب ضئيل جدا ولا يسمح بتشغيل كافي لليد ...
من أجل ذلك يتم تجاوز المشكل عادة بمضاعفة عدد الليدات بحيث يحدث تراكم يساعد على تقوية الشعاع الضوئي المرسل ..
طبعا الافضل كان هو طلب رفع الدائرة / المشكل وعرضها للوقوف على المشكل و محاولة علاجه ..

[mohamedse]

السلام عليكم

اعتقد انه يوجد خطأ (حسب رايي)
مدى الدايود الاول (مثلا) 5 متر و الثاني 5 متر فكيف سيزيد مداها ؟؟ لا علاقه بين كثر الديودات الانفرا ريد و المدى و الله اعلم

أعتقد أن الأمر مختلف قليلا....فلكى تفهم الأنفرا جيدا عليك التعامل معها كتعاملك مع الضوء.

لو أنت فى غرفة و (ليد) مضىء عادى ينير فى أخر الغرفة سترى الضوء و لكن أذا أضفت (ليد) أخر لكى يصبحوا أثنين فبالتأكيد الأضاءة ستكون أفضل و سترى الضوء أفضل من السابق
